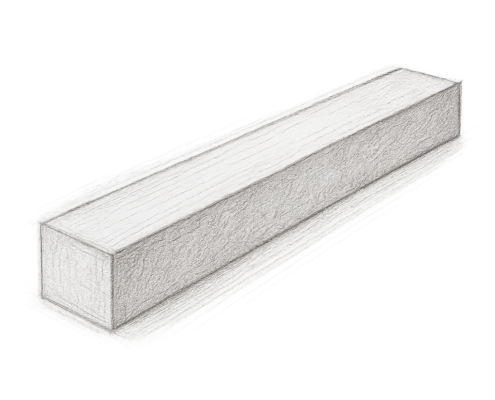

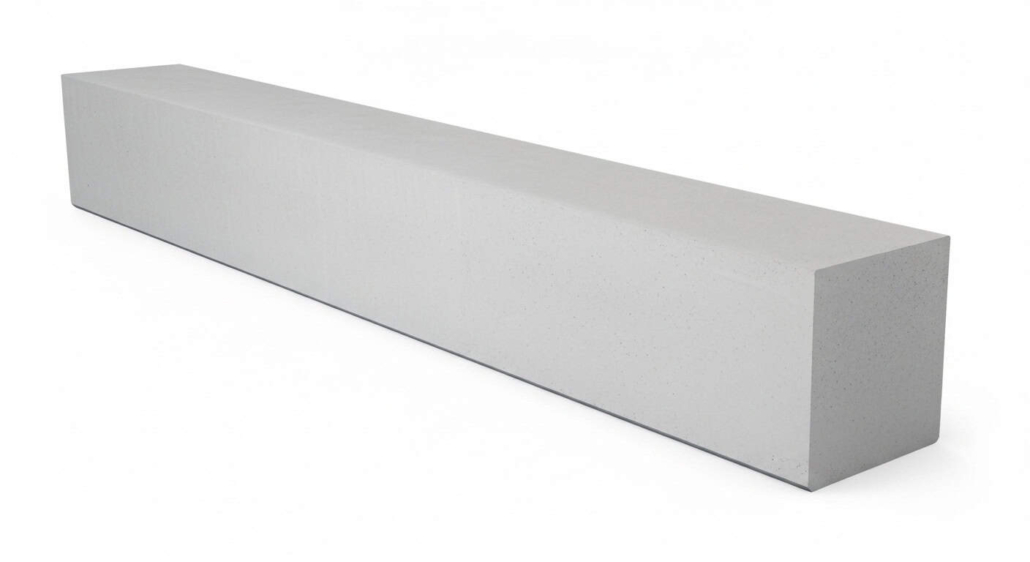

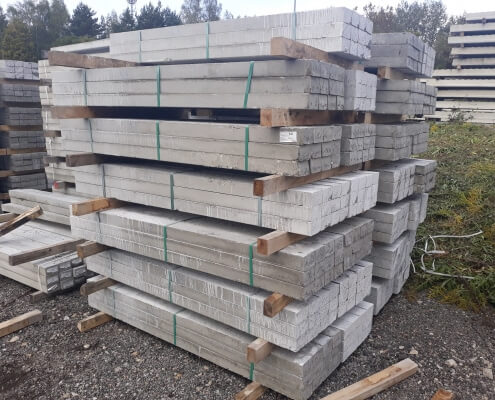

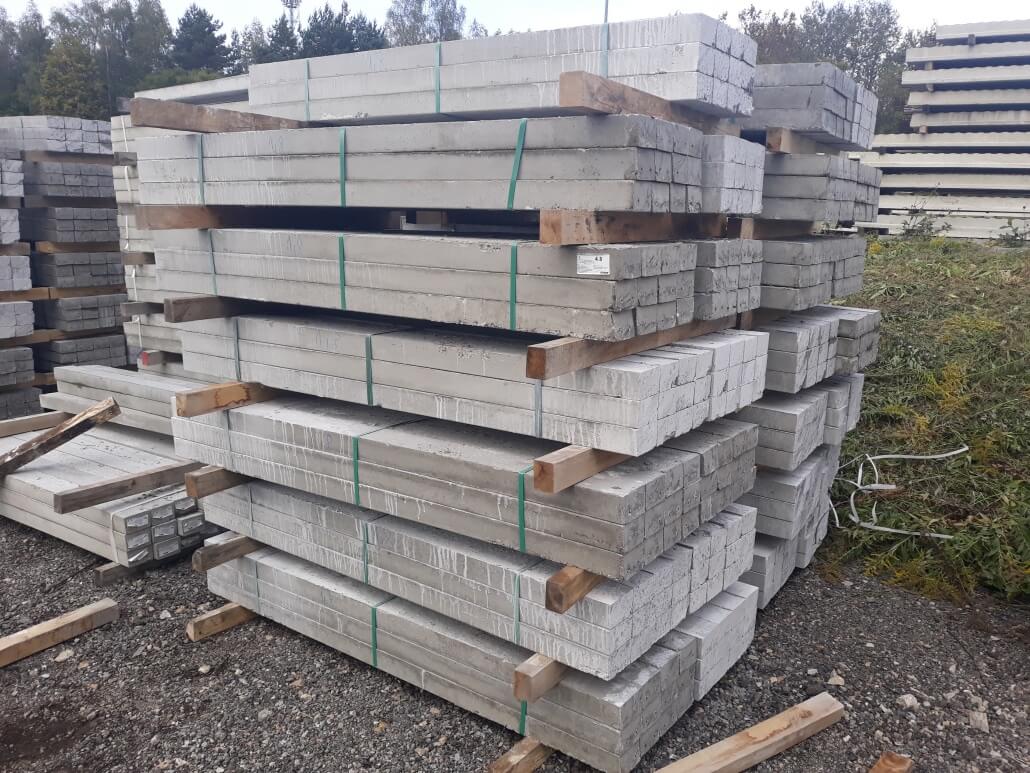

Parametry techniczne belki nadprożowej
Belka nadprożowa produkowana jest z betonu żelbetowego klasy C25/30 o wytrzymałości charakterystycznej fck = 25 MPa. Gęstość betonu 2300-2400 kg/m³. Moduł sprężystości Ecm = 31 GPa. Konsystencja betonu S3 zapewnia dokładne wypełnienie formy.
Wymiary standardowe belki nadprożowe typu L19: wysokość H = 190 mm, szerokość B = 90-120 mm. Długości handlowe: L = 900, 1200, 1500, 1800, 2100, 2400, 2700, 3000 mm. Tolerancje wymiarowe: długość ±10 mm, wysokość i szerokość ±3 mm.
Zbrojenie konstrukcyjne
Zbrojenie belka nadprożowa wykonane ze stali A-IIIN (B500SP) o granicy plastyczności fyk = 500 MPa. Zbrojenie główne dolne: 2-4ø10-12 mm w zależności od rozpiętości. Zbrojenie górne montażowe: 2ø8 mm. Strzemiona ø6 mm co 150-200 mm.
Otulina betonowa w belki nadprożowe: dolna i boczna cnom = 25 mm, górna cnom = 20 mm. Rozstaw prętów głównych ≥30 mm dla przepływu betonu. Zakotwienie zbrojenia w strefach podporowych lbd = 30ø.
Parametry wytrzymałościowe
Nośność obliczeniowa belka nadprożowa 3m na zginanie: MRd = 12-18 kNm dla przekroju 9×19 cm. Nośność na ścinanie: VRd = 25-35 kN. Obciążenie użytkowe charakterystyczne: qk = 15-25 kN/m w zależności od grubości muru.
Minimalne oparcie belka nadprożowa na murze: a ≥ 150 mm dla rozpiętości do 2,4 m, a ≥ 200 mm dla rozpiętości powyżej 2,4 m. Ugięcie graniczne: f ≤ L/250 od obciążeń całkowitych, f ≤ L/350 od obciążeń długotrwałych.
Dane dla popularnych długości
Parametry belka nadprożowa 120 cm: masa 65 kg, nośność 22 kN/m, zalecana dla otworów 90 cm. Belka nadprożowa 4m: masa 220 kg, nośność 12 kN/m, wymaga montażu dźwigiem. Belka nadprożowa 5m: masa 275 kg, zwiększony przekrój 12×24 cm, nośność 10 kN/m.
Współczynniki bezpieczeństwa dla belki nadprożowe: materiałowy dla betonu γc = 1,4, dla stali γs = 1,15. Współczynnik obciążeń stałych γG = 1,35, zmiennych γQ = 1,5.
Parametry fizyko-mechaniczne
Nasiąkliwość betonu belka betonowa: <5% wagowo. Mrozoodporność: F150 – 150 cykli zamrażania i odmrażania. Ścieralność: <4 cm³/50 cm². Współczynnik rozszerzalności termicznej: αT = 10×10⁻⁶/K.
Klasy ekspozycji belka nadprożowa według PN-EN 206: XC3 (umiarkowana wilgotność), XF1 (umiarkowane nasycenie wodą bez środków odladzających). Dla zastosowań zewnętrznych: XC4, XF3. Okres trwałości projektowej: 50 lat.
Odporność ogniowa
Klasa odporności ogniowej belki nadprożowe standardowe: REI 60 dla otuliny 25 mm. Możliwość uzyskania REI 90 przy zwiększonej otulinie 35 mm. Krytyczna temperatura stali: θcr = 500°C. Szybkość narastania temperatury według krzywej standardowej.
Spadek wytrzymałości betonu w belka nadprożowa: 5% przy 100°C, 15% przy 200°C, 25% przy 300°C. Zachowanie nośności konstrukcyjnej przez wymagany czas odporności ogniowej.
