Dutinové desky

dutinové desky

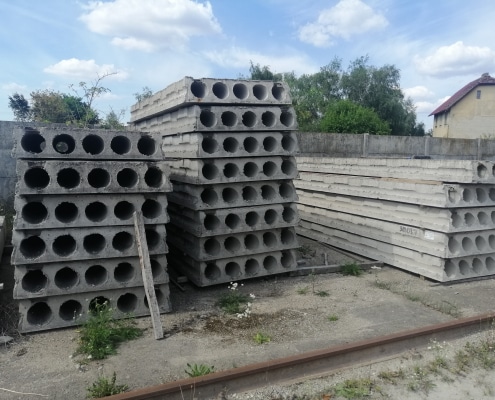

Dutinové desky jsou předpjaté betonové podlahové prvky s podélnými kanálky, vyráběné jako prefabrikované předpjaté prvky s vysokou únosností. Vyrábějí se metodou kontinuálního lisování z betonu třídy C50/60 s předpínací ocelí, což zajišťuje výjimečnou pevnost a schopnost překonávat velká rozpětí. Používají se jako podlahové prvky v bytové a průmyslové výstavbě, veřejných budovách a vícepodlažních parkovištích.

Pro každý projekt dutinkového jádra se cena vypočítává individuálně s ohledem na délku prvků, tloušťku a požadavky na konstrukci. Zaručujeme konkurenceschopné obchodní podmínky, odborné technické poradenství a včasné dodávky. Zveme vás, abyste si vyžádali bezplatnou cenovou nabídku šitou na míru vašemu stavebnímu projektu.

Zeptejte se na cenu!

Popis Výhody Aplikace Data Montáž Cena Galerie Realizace ČASTO KLADENÉ DOTAZY

Previous Next

Technické vlastnosti panelů s dutým jádrem

Dutinové desky jsou moderním konstrukčním řešením pro podlahové systémy v moderní výstavbě. Vyrábějí se z vysokopevnostního betonu třídy C50/60 nebo C45/55 s použitím předpínací oceli Y1860S7. Každá dutinová deska se navíc vyznačuje průřezem s podélnými otvory pro snížení vlastní hmotnosti prvku.

Výrobní proces probíhá na napínacích drahách dlouhých až 150 metrů, kde se duté podlahové desky formují kontinuální metodou. Poté následuje předpínání ocelovými šlachami o síle až 1860 MPa. Současně se beton zhutňuje vysokofrekvenčními vibrátory, čímž je zajištěna homogenní struktura materiálu.

Prefabrikované dutinové desky – výhody řešení

Prefabrikované dutinové desky mají výrazně lepší pevnostní parametry než tradiční lité podlahy. Při výrobě v kontrolovaných halových podmínkách se vyrábí beton třídy C50/60 s minimálním poměrem š/v. Dutinová deska navíc prochází tepelným ošetřením, které urychluje zrání betonu.

Kanálový systém v dutinových podlahových deskách snižuje vlastní hmotnost podlahy až o 40 % při zachování plné nosnosti. Standardní tloušťky dutinových desek se pohybují od 150 do 500 mm, což umožňuje překlenout rozpětí až 20 metrů. Konstrukce desky s dutým jádrem však zároveň poskytuje vynikající akustickou a tepelnou izolaci.

Dutinové desky z předpjatého betonu vykazují minimální průhyb díky použití předpětí. Předpětí kompenzuje provozní zatížení, eliminuje trhliny a nadměrný průhyb. Díky tomu si podlaha z dutinových desek zachovává svou geometrii po celou dobu životnosti budovy.

Předpínací výztuž je vyrobena ze sedmi pramenů Y1860S7 o průměru od 9,5 do 15,7 mm. Počet a uspořádání stahovacích prvků v každé dutinové desce je určen na základě statických výpočtů. K dutinovým deskám je pak dodána technická dokumentace s únosnými parametry a přípustným zatížením.

Výhody dutinkových panelů

Dutinové desky s velkým rozpětím bez podpěr

Dutinové desky umožňují překonat rozpětí až 20 metrů bez nutnosti použití mezisloupů. Technologie předpínání z vysokopevnostní oceli zajišťuje nosnost při minimální konstrukční výšce podlahy. Eliminace mezilehlých podpěr navíc zvyšuje funkčnost užitného prostoru. Díky tomu jsou duté stropní desky ideální pro průmyslové haly a parkoviště.

Rychlost instalace stropu

Prefabrikované dutinové desky se dodávají jako hotové prvky k montáži. Pokládka podlahy z dutinových desek pomocí jeřábu trvá jen několik dní namísto týdnů potřebných pro litou podlahu. Kromě toho, že není nutné bednit a čekat na vytvrzení betonu, se postup prací značně urychluje. Výsledkem je zkrácení doby výstavby o 60-70 %.

Požární odolnost panelů s dutým jádrem

Betonové dutinové desky se vyznačují třídou požární odolnosti REI60 až REI240 v závislosti na tloušťce. Plná betonová konstrukce poskytuje účinnou bariéru proti šíření požáru mezi podlažími. Absence hořlavých konstrukčních prvků navíc zvyšuje požární bezpečnost budovy. Díky těmto vlastnostem splňuje dutinová deska nejvyšší požadavky požárních předpisů.

Nosnost a pevnost konstrukce

Použití betonu třídy C50/60 v dutinových podlahových deskách zajišťuje provozní únosnost až 10 kN/m². Předpětí eliminuje poškrábání při provozním zatížení a zachovává těsnost stropu. Následně odpovídající tuhost dutinových desek minimalizuje vibrace a průhyby. Tato konstrukce zaručuje komfortní používání po celá desetiletí.

Zvuková izolace panelů s dutým jádrem

Dutá konstrukce desky s podélnými vzduchovými kanálky tlumí nárazy a zvuky šířící se vzduchem. Vlastní hmotnost stropu přibližně 300-400 kg/m² zajišťuje účinnou zvukovou izolaci. Možnost vyplnění kanálků zvukově pohltivým materiálem navíc dále zlepšuje akustické vlastnosti. Díky tomu strop z dutinových desek splňuje akustické normy pro obytné budovy.

Nákladová efektivita řešení

Použití dutinové desky přináší úspory nákladů na pracovní sílu a pomocný materiál. Eliminace bednění, výztuže na staveništi a hotové betonové směsi snižuje náklady o 30-40 %. Kromě toho se kratší doba výstavby projeví v rychlejší návratnosti investice. Dutinové desky tak představují optimální ekonomické řešení.

Možnost zhotovení otvorů v dutinkových deskách

Systém prefabrikace umožňuje provést instalační otvory v dutinových deskách již ve fázi výroby. Přesné výřezy jsou provedeny podle instalačního návrhu bez oslabení nosnosti. V kanálech je pak možné vyvrtat další otvory o průměru až 150 mm. Tato flexibilita usnadňuje vedení instalace do stropu.

Životnost dutinových desek

Předpjaté betonové desky jsou navrženy na minimální životnost 100 let. Použití betonu s třídou expozice XC3 a XD1 zajišťuje odolnost proti karbonataci. Navíc dostatečné krytí výztuže o tloušťce nejméně 35 mm chrání ocel před korozí. Díky těmto ochranným opatřením si podlaha z dutinových desek zachovává své vlastnosti po celou dobu životnosti budovy.

Použití dutinových desek

Dutinové desky se hojně používají ve všech typech staveb jako univerzální podlahové prvky. Jejich hlavní využití je pro konstrukci mezipodlaží ve vícebytových budovách. Kromě toho jsou dutinové desky optimálním řešením pro budovy s velkými rozpětími a zatížením.

V průmyslové výstavbě se dutinové desky používají ve výrobních a skladovacích halách. Schopnost překlenout rozpětí až 20 metrů eliminuje potřebu vnitřních sloupů. V komerčních budovách pak dutinové desky tvoří vysoce nosné podlahy pro prodejní prostory.

Dutinová deska je ideální pro výstavbu vícepodlažních parkovišť a podzemních garáží. Vysoká únosnost umožňuje provoz vozidel a autobusů. Odolnost vůči agresivnímu prostředí rozmrazovacích solí navíc zajišťuje trvanlivost konstrukce. Díky svým protipožárním vlastnostem splňují duté podlahové desky požadavky na uzavřené garáže.

Dutinové desky nacházejí zvláštní využití ve veřejných budovách. Používají se ve školách, nemocnicích, kancelářských budovách a sportovních centrech. Vynikající zvuková izolace dutinkových desek zároveň zajišťuje komfort v učebnách a konferenčních místnostech. Díky tomu jsou dutinové desky standardem v moderních veřejných budovách.

Duté podlahové desky se stále častěji používají v ekologických a energeticky úsporných stavbách. Možnost použití kanálů pro větrací systémy zvyšuje energetickou účinnost. Kromě toho tepelná hmota dutinové desky stabilizuje teplotu uvnitř budovy. Dutinová deska tak podporuje realizaci standardů pasivních domů.

Technické parametry dutinkových panelů

Dutinové desky jsou vyrobeny v souladu s normou EN 1168 pro předpjaté betonové prefabrikáty. Standardní třída betonu je C50/60 s charakteristickou pevností v tlaku 60 MPa. Každá dutinová deska má navíc prohlášení o vlastnostech, označení CE a technické schválení od Výzkumného ústavu stavebního.

Pevnostní parametry dutinových stropních desek se pohybují v rozmezí 3,5 až 10,0 kN/m². Požární odolnost se udává v rozmezí REI60 až REI240 v závislosti na tloušťce prvku. Následně se součinitel prostupu tepla U pohybuje v rozmezí od 0,90 do 2,50 W/m²K. Zvuková izolace panelů s dutým jádrem je Rw = 52-58 dB pro zvuk šířený vzduchem.

Předpínací výztuž dutinových desek je vyrobena z pramenů Y1860S7 o průměru 9,5; 12,5 nebo 15,7 mm. Předpínací síla jednoho pramene se pohybuje od 100 do 280 kN v závislosti na průměru. Kromě toho se používá prostá výztuž ve formě svařované sítě fi 5-8 mm. Krytí výztuže je minimálně 35 mm na spodní straně a 30 mm na horní straně desky.

Standardní rozměry dutinových podlahových desek jsou modulové šířky 600, 1200 nebo 2400 mm. Typické tloušťky jsou 150, 200, 220, 265, 320, 400 a 500 mm. Délky prvků se však přizpůsobují individuálně podle projektu, a to až do maximální délky 20 metrů. Jednotková hmotnost dutinové desky se pohybuje od 230 kg/m² u tloušťky 150 mm do 475 kg/m² u tloušťky 500 mm.

Montáž dutinových desek

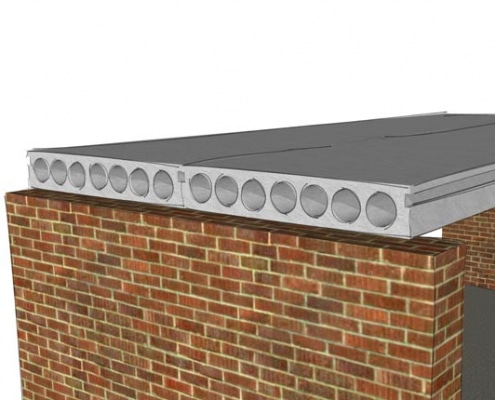

Příprava nosné konstrukce pro dutinové desky vyžaduje zhotovení železobetonových věnců nebo ocelových nosníků. Nejprve se zkontroluje vyrovnání nosné plochy s tolerancí +/- 5 mm. Poté se položí vyrovnávací vrstva malty o tloušťce 10-20 mm nebo elastomerové podložky. Dále se určí montážní osy určující polohu první dutinové desky.

Doprava dutinových desek na staveniště se provádí pomocí nízkozdvižných nakladačů. Vykládka se provádí pomocí jeřábu s příslušnou nosností pomocí vysokozdvižných vozíků nebo pásových závěsů. Kromě toho se prvky skladují na rovném terénu s dřevěnými podložkami v opěrných bodech. Před montáží se každá dutinová deska z kontroluje, zda odpovídá návrhu.

Pokládka dutinových desek začíná od krajního pole, přičemž je zachován směr pokládky podle návrhu. Prvek se zvedá v bodech 0,2L od konců desky, kde L je délka. Současně se dutinové desky pomalu spouštějí na podpěry s minimální podpěrou 80-120 mm. Mezery mezi prvky by měly být 10-20 mm.

Montáž podlahy z dutinových desek se provádí vyplněním spár betonem minimální třídy C20/25. Výztuž obvodových vazníků se kotví do vyplněných kanálků krajních desek. Následuje vrstva nadbetonávky o tloušťce minimálně 40 mm s mřížkou proti smrštění. Správné slepení dutinových desek zajišťuje tuhost disku podlahy.

Kontrola kvality montáže zahrnuje kontrolu správného podepření každé dutinové desky. Ověřují se šířky spár, úroveň horního povrchu stropu a vyplnění kanálů. Dále se kontroluje návaznost výztuže ve vazných trámech a správnost nadbetonávky. Součástí dokumentace o provedení stavby by měly být přejímací protokoly a půdorys dutinových stropních desek s typovým označením.

Cena dutinkových desek v letech 2024 a 2025

Dutinové desky se oceňují podle technických parametrů, jako je tloušťka, délka a třída zatížení podlahy. Kalkulace zohledňuje také náklady na odbornou dopravu a montážní služby na místě. Konečnou cenu navíc ovlivňuje velikost zakázky a složitost projektu. V roce 2024 došlo ke stabilizaci cen prefabrikovaných stropů na konkurenční úrovni.

Cena dutinkových desek – struktura nákladů

Náklady na dutinové desky zahrnují především hodnotu vysokopevnostního betonu C50/60 a předpínací oceli. Cena dutinových desek zahrnuje také výdaje na energeticky náročný proces předpínání a tepelné zpracování betonu. Dále se připočítávají náklady na řezání na míru, zhotovení otvorů a certifikaci každé dávky. V roce 2024 činil podíl materiálu na ceně dutinových desek přibližně 55-65 % celkových nákladů.

Faktory ovlivňující cenu dutinkových desek za m2

Cena dutinových desek závisí především na tloušťce prvku, která určuje nosnost a rozpětí. Cena za m2 dutinkových desek pro tloušťku 200 mm je o 25-30 % nižší než pro tloušťku 320 mm. Navíc u prvků o délce větší než 12 metrů vznikají další zvláštní náklady na dopravu. Individuální požadavky, jako jsou instalační otvory nebo neobvyklé rozměry, zvyšují cenu dutinkové desky.

Optimalizace nákladů při nákupu dutinkových desek

Ceník dutinových desek nabízí výhodnější ceny pro objednávky celých podlaží nebo budov. Cena dutinkových desek při odběru více než 1 000 m² může být díky optimalizaci výroby snížena o 5-10 %. Sjednocení typů desek v projektu navíc snižuje náklady na přípravu výroby. V roce 2025 jsou plánovány propagační akce pro rezidenční a průmyslové projekty.

Výpočet podlahy z dutinových desek by měl zohlednit celkové náklady na podlahový systém. Cena dutinové desky za m2 se často ukáže jako konkurenceschopná s monolitickými deskami, jakmile se vezme v úvahu práce. Zároveň dochází k úsporám díky eliminaci bednění a zkrácení doby výstavby až o 70 %. Vyplatí se porovnat nabídky různých výrobců a věnovat pozornost třídě betonu a nosným parametrům.

Dodatečné náklady na dutinové desky

Kolik stojí dutinové desky s kompletním servisem, je otázka, která zahrnuje dodávku, montáž a lepení. Cena dopravy dutinkových desek závisí na vzdálenosti a potřebě nízkozdvižných vozíků. Náklady na montáž jeřábem pak obvykle činí 15-20 % hodnoty prefabrikovaných prvků. V roce 2024 činily průměrné náklady na komplexní realizaci dutinových stropních desek 150-280 PLN/m² netto.

Cenová nabídka dutinových desek často zahrnuje další prvky podlahového systému. Cena dutinkových desek za m2 může zahrnovat obvodové nosníky, vyrovnávací desky nebo nadpraží. Mnoho výrobců navíc nabízí bezplatné statické výpočty a technické poradenství. V roce 2025 budou k dispozici komplexní balíčky pro celé budovy.

Srovnání cen různých typů dutinkových desek

Hodnota dutinových podlahových desek se liší podle systému – HC, SP nebo SPK. Cena dutinkových desek typu HC (duté jádro) je standardní a nejkonkurenceschopnější. Desky typu SP se zvýšenou nosností jsou navíc o 15-20 % dražší než standardní. Odhad nákladů by měl zohlednit optimální volbu typu pro požadavky projektu.

Sazba pro dutinové desky se v roce 2024 pohybovala v rozmezí 150-250 PLN/m² pro standardní tloušťky 200-265 mm. Cena za m2 dutinkových desek pro prvky o tloušťce 400-500 mm mohla dosáhnout 300-400 zł/m². U velkých zakázek však bylo možné vyjednat množstevní slevy. Prognóza pro rok 2025 předpokládá nárůst cen o 3-5 % v souvislosti s rostoucími náklady na energii a ocel.

Odhad nákladů na dutinové desky by měl být vypracován individuálně pro každý projekt. Konečná cena dutinkových desek závisí na specifikách projektu, místě stavby a harmonogramu dodávek. Poté byste měli zvážit možnost etapizace dodávky nebo financování nákupu. Obraťte se na nás pro individuální nabídku dutinkových desek přizpůsobenou vašemu stavebnímu projektu.

Zde jsou jen některé z našich projektů dutinových desek. Tento seznam zahrnuje pouze hlavní projekty, na kterých se objevily naše prefabrikované výrobky.

Často kladené otázky našich zákazníků týkající se dutinkových panelů

Co jsou to dutinové desky?

Dutinové desky jsou prefabrikované podlahové prvky z betonu, které obsahují podélné duté kanály. Vyznačují se rychlou a snadnou montáží, nevyžadují žádné podpěry a umožňují okamžité zatížení podlahy, což urychluje proces výstavby.

Jaká je cena dutinkových desek v roce 2025?

150-350 PLN netto/m²

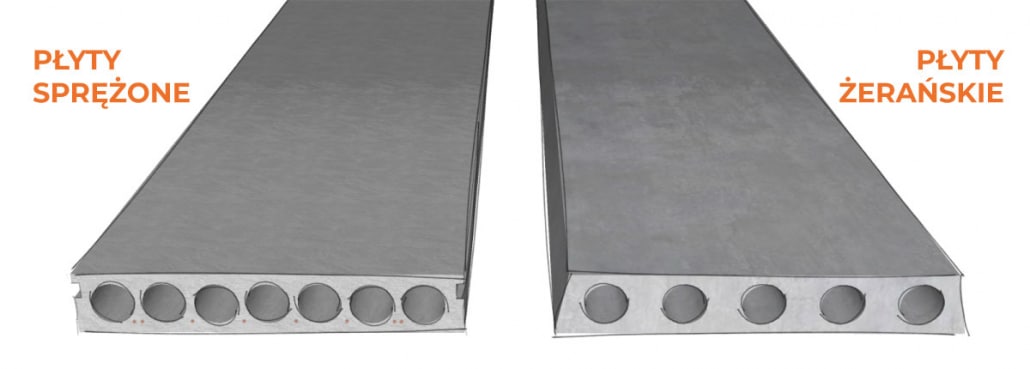

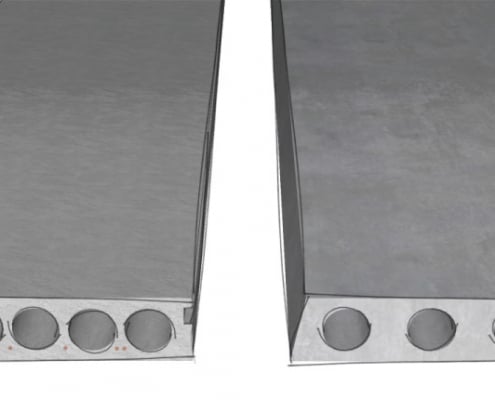

Jaké jsou typy dutinových desek?

Żerań, komprimovaný (HC)

Jaké je použití dutinových desek?

Bytová, komerční a průmyslová výstavba

Jaké jsou vlastnosti dutinových desek?

Suchá montáž bez montážních podpěr, rychlá instalace za všech podmínek
