Zeran-Platten

Zeran Platten

Żeran-Platten sind vorgefertigte Hohlkörperdecken, die eine fortschrittliche strukturelle Lösung in der Betonvorfertigungstechnologie darstellen. Sie werden aus Beton der Klasse C40/50 im Formverfahren im Fertigteilwerk hergestellt, mit A-IIIN-Stahlbewehrung. Sie werden in Mehrfamilienhäusern, öffentlichen Gebäuden und Industriehallen eingesetzt.

Der Preis für jedes Zeran-Plattenprojekt wird unter Berücksichtigung der Abmessungen, der Tragfähigkeit und der bestellten Menge individuell berechnet. Wir garantieren eine professionelle technische Beratung und eine pünktliche Lieferung auf die Baustelle. Wir laden Sie ein, ein kostenloses Angebot anzufordern, das auf Ihre Investition zugeschnitten ist.

Fragen Sie nach einem Preis!
BeschreibungVorteileAnwendungDatenMontagePreisGalerieVerwirklichungenFAQ
PreviousNext

Vorgefertigte Żerań-Platten – Systemeigenschaften

Zeran-Platten sind eine moderne Bodenlösung mit Betonfertigteiltechnologie, die sich durch hohe Tragfähigkeit und große modulare Spannweiten auszeichnet. Das System besteht aus vorgefertigten Hohlkernplatten mit Entlastungsbohrungen, die mit Rippenstahl verstärkt sind. Die Produktionstechnologie im Fertigteilwerk gewährleistet eine präzise Ausführung und Wiederholbarkeit der technischen Parameter.

Die Herstellung von Żerań-Platten erfolgt durch Formen in stationären Stahlformen von bis zu 12 Metern Länge. Der Beton der Klasse C40/50 wird bei gleichzeitiger Vibration in die Formen gefüllt, um eine optimale Verdichtung der Mischung zu gewährleisten. Die Bewehrung besteht aus A-IIIN Rippenstäben mit Durchmessern von 12 bis 20 mm, die entsprechend dem individuellen Entwurf verlegt werden.

Das Zeran-Plattensystem ermöglicht die Realisierung von Böden mit modularen Spannweiten von 2,4 bis 7,16 Metern ohne zusätzliche Zwischenstützen. Die Konstruktionshöhe der Platten beträgt 240 oder 270 mm, abhängig von der gewünschten Tragfähigkeit und Spannweite. Die modulare Breite der Standardelemente beträgt 1200 mm, wobei die Möglichkeit besteht, die Platten auf Maß zu fertigen.

Die internen Kanäle in den ¯eran-Platten reduzieren das Eigengewicht der Struktur bei gleichbleibend hohen Festigkeitsparametern. Löcher mit kreisförmigem oder ovalem Querschnitt werden während der Produktion mit Stahlkernen geformt. Die Reduzierung des Eigengewichts um 35-40% im Vergleich zu massiven Platten erleichtert den Transport und die Montage erheblich.

Technische Parameter der Żerań-Platten

Die charakteristische Tragfähigkeit der Zeran-Platten variiert von 3,0 bis 10,0 kN/m², je nach Dicke der Platte und Grad der Bewehrung. Die Feuerwiderstandsklasse erreicht REI 90 für Platten mit einer Dicke von mehr als 200 mm und ausreichender Bewehrungsabdeckung. Die akustischen Parameter ergeben eine Luftschalldämmung von Rw = 52-55 dB allein für die Platte.

Der Elastizitätsmodul des in den Żerań-Platten verwendeten Betons beträgt Ecm = 36 GPa und garantiert minimale Durchbiegungen. Die Hauptbewehrung wird individuell entsprechend der statischen Berechnung ausgewählt, in der Regel in einer Menge von 8-15 kg/m² der Platte. Die Überdeckung der Bewehrung beträgt mindestens 25 mm an der Unterseite und 30 mm an der Oberseite der Platte.

Zeran-Platten erfüllen die Anforderungen der Expositionsklasse XC2/XC3 gemäß EN 206 und können somit in nassen Umgebungen verwendet werden. Die Wasserundurchlässigkeit des Betons auf dem Niveau W8-W10 gewährleistet den Schutz der Bewehrung vor Korrosion. Die Frostbeständigkeit F150 ermöglicht den Einsatz in Bauwerken, die zyklischem Einfrieren ausgesetzt sind.

Technologie für die Herstellung von Żerań-Platten

Der Prozess der Herstellung der żeran-Platten beginnt mit der Vorbereitung der Stahlformen und dem Einbau der Bewehrung. Die Bewehrungsstäbe werden entsprechend dem Entwurf in die Formen gelegt, wobei die erforderliche Überlappung eingehalten wird. Betonabstandshalter sorgen für die richtige Positionierung der Bewehrung während des Betonierens.

Die Formung der Żerań-Platten erfolgt mit Beton von plastischer Konsistenz. Die Mischung wird mit nachlaufenden Rüttlern, die an den Formen befestigt sind, verdichtet. Durch die Reifung in Dampfkammern bei einer Temperatur von 40-50°C werden nach 16 Stunden 70 % der 28-Tage-Festigkeit erreicht, was das Entschalen und Lagern ermöglicht.

Vorteile von Fertigteilplatten im Fertigteilbau

Bedeutende Bauabschnitte

Mit Zeran-Platten können Spannweiten von bis zu 8 Metern überbrückt werden, ohne dass Säulen oder Zwischenwände erforderlich sind. Die Vorfertigungstechnologie nutzt die Eigenschaften von hochwertigem Beton optimal aus und minimiert die Durchbiegung unter großen Lasten. Die Freiheit des architektonischen Raums wird in Funktionalität für Industrie- und Gewerbebauten umgesetzt. Durch den Wegfall von Zwischenstützen erhöht sich die nutzbare Bodenfläche um bis zu 15-20%.

Hohe Belastbarkeit der Żerań-Platten

Das eisenhaltige Plattensystem hat eine Tragfähigkeit von bis zu 8 kN/m², wodurch es in Strukturen mit erheblichen Prozesslasten eingesetzt werden kann. Die gerippte Stahlbewehrung überträgt effektiv die inneren Kräfte und gewährleistet so die Sicherheit der Struktur. Die Möglichkeit der individuellen Parameterauswahl ermöglicht eine Kostenoptimierung unter Beibehaltung der Konstruktionsanforderungen.

Geschwindigkeit der Vorfertigung

Die Żeran-Platten werden mit Hilfe eines Krans direkt vom Auto aus montiert, so dass eine Lagerung vor Ort nicht erforderlich ist. Mit einem Kran und einem dreiköpfigen Team werden im Durchschnitt 300-400 m² Boden pro Tag montiert. Das Fehlen von Schalungen und Montagestützen reduziert die Bauzeit im Vergleich zu monolithischen Decken um 60-70%.

Zeran Platten – Werksqualität der Komponenten

Die Produktion unter Werksbedingungen garantiert die gleichbleibende Qualität der Zeran-Paneele unabhängig von den Wetterbedingungen. Maßtoleranzen von ±10 mm in der Länge und ±5 mm in der Breite erleichtern die Montage und Verarbeitung. Die glatte Unterseite der Paneele erfordert oft keinen zusätzlichen Verputz, wodurch die Kosten für die Endbearbeitung um 20-30% gesenkt werden.

Feuerbeständigkeit von Strukturen

Vorgefertigte Zeran-Platten erreichen eine Feuerwiderstandsklasse von REI 60-90, je nach Dicke und Ummantelung der Bewehrung. Hochwertiger Beton hat eine geringe Wärmeleitfähigkeit und schützt die Bewehrung vor hohen Temperaturen. Die Erfüllung der Brandschutzanforderungen ohne zusätzlichen Schutz reduziert die Kosten und vereinfacht die Ausführung.

Akustische Eigenschaften des Systems

Zeran-Paneele bieten aufgrund ihres beträchtlichen Flächengewichts von 250-350 kg/m² eine gute Schalldämmung. Interne Kanäle können mit schallabsorbierendem Material gefüllt werden, um die akustische Leistung zu verbessern. Das System erfüllt die Standardanforderungen für Geschosstrennwände in Wohn- und Bürogebäuden.

Die Wirtschaftlichkeit einer vorgefertigten Lösung

Die Verwendung von Fertigteilplatten führt zu Einsparungen von 25-35% im Vergleich zu monolithischen Böden, wenn alle Kosten berücksichtigt werden. Durch den Wegfall von Gerüsten, Schalungen und der mit dem Betonieren verbundenen Arbeit werden die Ausgaben erheblich reduziert. Kürzere Bauzeiten führen zu einer schnelleren Amortisierung der Investition und niedrigeren Finanzierungskosten.

Zeran-Platten – langlebig und wartungsfrei

Zeran-Plattenkonstruktionen haben eine Lebensdauer von über 100 Jahren bei minimaler Wartung. Der hochwertige C40/50-Beton sorgt für Dichtheit und Schutz der Bewehrung vor Korrosion. Die korrekte Bewehrungsüberdeckung und die Qualität des Betons machen Reparaturen während der gesamten Lebensdauer überflüssig.

żeran Platten Preis

Die Verwendung von Fertigteilplatten in verschiedenen Arten von Einrichtungen

Zeran-Platten sind im Mehrfamilienhausbau weit verbreitet, wo sie als Zwischendecken verwendet werden. Das System ermöglicht es, die funktionalen Grundrisse von Wohnungen frei zu gestalten, ohne die Einschränkungen durch das Säulenraster. Modulare Spannweiten von 6-8 Metern ermöglichen die Gestaltung großzügiger Räume mit offenen Flächen.

In Bürogebäuden der Klassen A und B sind Zeran-Platten die optimale Lösung für Freiflächen. Die Tragfähigkeit von 4-5 kN/m² ist ausreichend für Standard-Bürolasten einschließlich Trennwänden. Die Möglichkeit, Installationen in den Plattenkanälen oder in der Doppelbodenschicht zu verlegen, sorgt für Flexibilität bei der Anordnung.

Industrieanlagen mit Żerań-Platten

Produktions- und Lagerhallen verwenden Zeran-Paneele mit einer erhöhten Tragfähigkeit von bis zu 6-8 kN/m². Das System funktioniert gut in Logistikeinrichtungen mit intensivem Gabelstaplerverkehr. Spannweiten von bis zu 8 Metern reduzieren die Anzahl der internen Säulen, maximieren die Lagerfläche und erleichtern das Manövrieren von Fahrzeugen.

Einkaufszentren verwenden Zeran-Platten für die Stockwerke über den Verkaufsflächen und Tiefgaragen. Hohe Belastungen durch Kundenströme und die Möglichkeit einer flexiblen Gestaltung des Einkaufsbereichs bestimmen die Wahl dieses Systems. Die 265-320 mm dicken Platten bieten die erforderliche Tragfähigkeit und strukturelle Steifigkeit.

Öffentliche Infrastruktur

Krankenhäuser und Kliniken verwenden Zeran-Platten wegen ihrer Fähigkeit, die Lasten schwerer medizinischer Geräte zu tragen. Das System ermöglicht den Betrieb umfangreicher Belüftungs- und medizinischer Systeme im Zwischendeckenbereich. Vibrationsfestigkeit und strukturelle Stabilität sind für diagnostische Präzisionsgeräte entscheidend.

Bildungseinrichtungen – Schulen, Universitäten, Kindergärten – verwenden Zeran Paneele, um große Räume ohne Säulen zu gestalten. Die akustischen Parameter des Systems nach dem Aufbringen zusätzlicher Schichten erfüllen die Anforderungen für Unterrichtsräume. Die Tragfähigkeit von 4 kN/m² ist ausreichend für Turnhallen und Hörsäle mit Tribünen.

Mehrgeschossige Parkhäuser

Bei Konstruktionen für ober- und unterirdische Parkhäuser werden in der Regel Zeran-Platten mit einer Tragfähigkeit von 5-6 kN/m² verwendet. Das System bietet wirtschaftliche Spannweiten von 7,5-8 m, die dem Modul der Parkplätze entsprechen. Die Resistenz gegen Chlorid-Aggression durch Tausalze erfordert die Verwendung von hochfestem Beton.

Garagen in Wohngebäuden verwenden Zeran-Platten, um die Geschosshöhen zu optimieren. Die minimale Bauhöhe unter Beibehaltung der erforderlichen Tragfähigkeit ermöglicht die Unterbringung von mehr Parkebenen. Das System ermöglicht Neigungen, indem die Dicke der Ausgleichsschicht variiert wird.

Modernisierungen und Anpassungen

Bei der Wiederbelebung postindustrieller Gebäude werden häufig vorgefertigte Platten verwendet, um marode Decken zu ersetzen. Die Möglichkeit, vorgefertigte Elemente zu demontieren und wieder zu montieren, erleichtert die Durchführung der Arbeiten. Das System ermöglicht es, den industriellen Charakter zu erhalten und gleichzeitig moderne Standards zu erfüllen.

Aufbauten bestehender Gebäude, die mit Zeran-Platten realisiert werden, minimieren zusätzliche Lasten. Die leichte Hohlkernkonstruktion behält zwar ihre hohe Tragfähigkeit, überlastet aber nicht die Fundamente. Die schnelle Installation reduziert die Unannehmlichkeiten für die Nutzer der unteren Etagen auf ein Minimum.

Żerański Decke Preis technische Daten Abmessungen technische Parameter

Technische Parameter der Żerań-Platten

Zeran-Platten werden in Standard-Nennhöhen hergestellt: 240, 270 mm, angepasst an die erforderlichen Spannweiten und Lasten. Die Modulbreiten betragen 600, 900, 1200 und 1500 mm. Die Länge der Elemente variiert von 2,0 bis 7,16 m mit einer Schnittgenauigkeit von ±50 mm.

Material Spezifikationen

Der für die Żerań-Platten verwendete Beton ist von der Klasse C40/50 mit einer charakteristischen Druckfestigkeit von fck = 40 MPa. Die Festigkeit des Betons bei Verformung beträgt mindestens 28 MPa. Die Hauptbewehrung besteht aus A-IIIN Rippenstäben mit einer Streckgrenze von fyk = 500 MPa und einem Elastizitätsmodul von Es = 200 GPa.

Der Bewehrungsstahl in den Żerań-Platten wird je nach erforderlicher Tragfähigkeit mit 8-15 kg/m² eingesetzt. Die Durchmesser der Hauptstäbe betragen je nach statischer Berechnung 12, 14, 16 oder 20 mm. Die Bewehrungsüberdeckung an der Unterseite der Platte beträgt mindestens 25 mm für die Expositionsklasse XC1 und 30 mm für XC2/XC3.

Festigkeitsparameter von żerań-Platten

Die charakteristische Tragfähigkeit der Zeran-Platten wird für jedes Projekt individuell im Bereich von 2,0-8,0 kN/m² bestimmt. Das Bemessungsbiegemoment MRd liegt zwischen 40 und 250 kNm/m, je nach Plattendicke und Bewehrung. Der Scherwiderstand VRd am Auflager beträgt 60-180 kN/m für Standardlösungen.

Die Grenzdurchbiegung der Wildnisplatten überschreitet nicht L/250 für die Gesamtlast und L/350 für die variable Dauerlast. Der Umkehrpfeil aus der Eigenlast gleicht die Betriebsdurchbiegungen teilweise aus. Die Eigenfrequenz fn > 4,5 Hz sorgt für Komfort.

Physikalische und mechanische Eigenschaften

Zeran-Platten haben ein Flächengewicht von 250-350 kg/m² je nach Dicke. Der Wärmeleitfähigkeitskoeffizient λ = 2,3 W/(m-K) für Normalbeton. Die spezifische Wärmekapazität c = 1.000 J/(kg-K) sorgt für die thermische Stabilisierung der Räume.

Akustische Leistung von Zeran-Paneelen: Luftschalldämmungsindex Rw = 52-55 dB für das Paneel allein. Nach dem Aufbringen von Deckschichten ist es möglich, Rw = 60-62 dB zu erreichen. Der standardisierte Trittschallindex Ln,w = 78-82 dB erfordert zusätzliche Dämmschichten.

Expositionsklassen und Haltbarkeit

Zeran-Platten werden standardmäßig für die Expositionsklasse XC1 (trockene Umgebung) oder XC2/XC3 (nasse Umgebung) hergestellt. Für Parkhäuser wird die Klasse XD1 mit Chloridbeständigkeit verwendet. Die Abdichtung des Betons W8-W10 begrenzt das Eindringen von Wasser und aggressiven Substanzen.

Die Frostbeständigkeit der Żerań-Platten auf dem Niveau F150 garantiert eine Beständigkeit gegen 150 Frost-Tau-Zyklen. Die Beständigkeit gegen Karbonisierung wird durch eine Tiefe dk ≤ 20 mm nach 50 Jahren Betriebsdauer bestimmt. Die prognostizierte Haltbarkeit der Struktur übersteigt 100 Jahre unter Betriebsbedingungen.

Montage von Fertigteilplatten – strukturelle Vorbereitung

Die vorgefertigten Platten erfordern eine sorgfältige Vorbereitung der Stützen vor dem Einbau. Stützbalken oder Wände müssen mit einer Genauigkeit von ±10 mm über die gesamte Länge der Stütze nivelliert werden. Die Betonfestigkeit der Stützkonstruktion sollte mindestens 70% des Bemessungswertes betragen. Die Breite der Deckenstütze beträgt mindestens 70 mm für Spannweiten bis zu 6 m und 100 mm für größere Spannweiten.

Vor der Verlegung der Fertigteilplatten werden Ausgleichsscheiben aus M10-Zementmörtel oder elastomeren Neopren-Abstandshaltern hergestellt. Die Dicke der Unterlegplatten wird so gewählt, dass sie Unebenheiten ausgleicht und für gleichmäßigen Halt sorgt. Die Oberfläche der Unterlegplatten sollte von losen Betonfragmenten und Schutt, der die Haftung schwächen könnte, gereinigt werden.

Transport der Platten zur Baustelle

Die Lieferung der Żerań-Platten erfolgt per Straßentransport mit Anhängern, die für bis zu 8 m lange Elemente geeignet sind. Die Platten werden in Stapeln von 6-8 Stücken auf Transportbalken gelegt, die mit Holzlatten durchsetzt sind. Die Sicherung der Ladung mit Transportgurten verhindert ein Verrutschen während des Transports.

Das Abladen der Żerań-Platten erfolgt direkt auf der Baustelle mit einem LKW- oder Turmdrehkran. Die minimale Krantragskapazität für 8-Meter-Platten beträgt 15 Tonnen bei einem Überhang von 20 m. Montagegehänge mit Traverse sorgen für eine gleichmäßige Lastverteilung beim Heben.

Verlegung von Żerań-Platten mit einem Kran

Die Verlegung der Fertigteilplatten beginnt an der Ecke des Gebäudes und schreitet stetig zum gegenüberliegenden Ende hin fort. Die erste Platte wird in einem Abstand von 20-30 mm von der Kante des Trägers oder des Zugbalkens verlegt, damit sie später betoniert werden kann. Nachfolgende Platten werden mit einer Dehnungsfuge von 10-20 mm verlegt, die später mit Mörtel gefüllt wird.

Während der Verlegung der vorgefertigten Platten wird die korrekte Abstützung der einzelnen Elemente mit einem Nivelliergerät überprüft. Die Platten werden langsam abgesenkt, um Stöße auf der Stützkonstruktion zu vermeiden. Wenn die Position korrigiert werden muss, wird die Platte wieder angehoben – ein Abrutschen auf den Stützen ist nicht erlaubt.

Zusätzliche Bewehrung und Ringbalken

Sobald alle Fertigteilplatten verlegt sind, wird die Bewehrung der Außenränder mit 4φ12-16 Stäben mit φ8-Bügeln alle 200 mm ausgeführt. Oberhalb der durchgehenden Stützen wird die obere Bewehrung auf einer Länge von 0,15-0,20 der Spannweite verlegt. Die Querbewehrung zwischen den Platten besteht aus φ12-Stäben alle 600 mm, die von den Seiten der Platten ausgehen.

Die Fugen zwischen den ¯eran-Paneelen werden mit φ8-10 Stäben verstärkt, die in die Lücken zwischen den Elementen eingesetzt werden. In Bereichen mit konzentrierten Lasten wird je nach Entwurf eine zusätzliche Verstärkung verwendet. Installationslöcher mit einem Durchmesser von bis zu 150 mm werden mit Diamantkronen geschnitten, größere Löcher erfordern eine Verstärkung mit Stahlträgern.

Betonierfugen und Ankerbalken

Das Füllen der Fugen zwischen den Żerań-Platten erfolgt mit Beton der Klasse C25/30 von halbflüssiger Konsistenz. Die Mischung wird von unten durch die Montagelöcher oder von oben durch die Fugen eingebracht. Die genaue Füllung der Zwischenräume wird visuell und durch Abklopfen überprüft.

Das Betonieren der Ränder über den Żerań-Platten erfolgt zur gleichen Zeit wie das Verfüllen der Längsfugen. Die Höhe des Randes beträgt mindestens 150 mm über der Oberseite der Platten. Die Verdichtung des Betons mit Tauchrüttlern sorgt dafür, dass alle Elemente monolithisch zu einer starren Bodenplatte verbunden werden.

Fertigstellung der Arbeiten

Die Oberfläche der Żerań-Platten wird mit einer 30-50 mm dicken Schicht aus Beton oder selbstnivellierendem Mörtel geebnet. Der Estrich bildet die Basis für die Böden und ermöglicht ein Gefälle. Die Verlegung erfolgt in der Nivellierschicht oder im Doppelboden.

Die Unterseite der Żerań-Platten kann in Industriehallen oder Garagen unbearbeitet bleiben. In Wohn- und Bürogebäuden wird Gipsputz, abgehängte Decken oder direkter Anstrich verwendet. Die Pflege des Betons in den Fugen für 7 Tage besteht darin, die Feuchtigkeit durch Abdecken mit Plastikfolie oder regelmäßiges Besprühen aufrechtzuerhalten.

Żerań-Platten Preis – Berechnung der komplexen Kosten

Der Preis der Żerań-Platten wird von einer Reihe von Faktoren bestimmt, darunter die Spannweite der Elemente, die erforderliche Tragfähigkeit und die Menge der bestellten vorgefertigten Elemente. Die Kosten für den Kauf der Platten selbst machen etwa 60-70% des Gesamtwerts der Herstellung des Bodens aus, die restlichen Kosten sind Transport, Kranmontage und zusätzliche Materialien. Im Jahr 2024 bleiben die Preise aufgrund der Optimierung der Produktionsprozesse stabil.

Der Preis pro m2 der Zeran-Platten wird direkt von der Dicke der Elemente beeinflusst, die durch die Bemessungsnutzlasten bestimmt wird. Standardplatten mit einer Dicke von 240 mm und einer Tragfähigkeit von 4 kN/m² haben das günstigste Preis-/Technikleistungsverhältnis. Bei erhöhten Lastanforderungen von bis zu 6-10 kN/m² steigt der Preis der Zeran-Platten aufgrund des höheren Materialverbrauchs um 25-85%.

Kostenstruktur des Żerań-Plattensystems

Bei der Analyse des Zeran-Plattenpreises pro m2 sollten die Kosten für die vorgefertigten Teile in Höhe von 60-70% des Gesamtwerts berücksichtigt werden. Der Spezialtransport macht weitere 8-12% der Kosten aus, wobei der Żerań-Platten-Transportpreis proportional zur Entfernung vom Produktionsstandort steigt. Die Montage per Kran macht 10-15% der Kosten aus, und zusätzliche Materialien wie Beton für Ränder und Fugen machen die restlichen 10-15% aus.

Für das Jahr 2025 wird die Beibehaltung des aktuellen Preisniveaus prognostiziert, mit der Möglichkeit kleinerer Anpassungen im Zusammenhang mit der Inflation. Der Preis von Zerana-Platten kann aufgrund von Entwicklungen in der Produktionstechnologie und Prozessautomatisierung optimiert werden. Die Hersteller bieten attraktive Mengenrabatte für Bestellungen von mehr als 1.000 m², wodurch der Żerań-Plattenpreis pro m2 um bis zu 15% gesenkt werden kann.

Żerań-Platten Preis – eine vergleichende Analyse

Die Wettbewerbsfähigkeit der Żerań-Platten zeigt sich im Vergleich zu herkömmlichen monolithischen Stahlbetonböden. Der Wegfall der Kosten für Schalung und Gerüst und die um 70 % kürzere Ausführungszeit führen zu Einsparungen von 30-40 % im Gesamtbudget. Zeran-Platten sind auch im Vergleich zu Stahl-Beton-Verbunddecken bei ähnlichen Tragfähigkeiten günstig.

Für Entwickler, die mehrstöckige Gebäude entwickeln, bedeutet der Żerań-Preis, dass die Einheiten schneller auf den Markt gebracht werden können. Die Verkürzung des Bauzyklus um 2-3 Monate reduziert die Kosten für die Finanzierung des Baukredits. Darüber hinaus beinhaltet der Zeran-Plattenpreis pro m2 die Fertigstellung der Unterseite der Decke, wodurch die Kosten für den Verputz entfallen.

Kostenoptimierung für den Kauf von Żerań-Platten

Eine Senkung des Brammenpreises ist durch eine gute Planung des Lieferplans möglich. Wenn Sie 4-6 Wochen im Voraus bestellen, kann der Hersteller die Produktion optimal planen und bessere Preiskonditionen erzielen. In der Winterzeit, wenn die Nachfrage sinkt, kann der Preis für Zeran-Platten pro m2 im Rahmen von saisonalen Aktionen um 5-10% gesenkt werden.

Die Standardisierung der Abmessungen und die Begrenzung von Nicht-Standard-Elementen haben einen erheblichen Einfluss auf den Preis der Żeran-Platten. Die Verwendung einer Modulbreite von 1,2 m und typischer Längen reduziert die Produktionskosten und den Verschnitt. In Zusammenarbeit mit dem Designer ist es möglich, das Layout der Platten zu optimieren und die Anzahl der zugeschnittenen Elemente zu minimieren, was sich in einem niedrigeren Preis pro m2 für Zeran-Platten niederschlägt.

Langfristige Rentabilität der Investitionen

Bei der Analyse von Fertigteilplatten im Hinblick auf den gesamten Lebenszyklus eines Gebäudes zeigt diese Lösung erhebliche wirtschaftliche Vorteile. Die Langlebigkeit von Betonfertigteilplatten, die mehr als 100 Jahre beträgt, minimiert die Reparatur- und Wartungskosten. Für 2025 sind Förderprogramme für den Fertigteilbau geplant, die die Attraktivität von Żerań-Platten pro m2 weiter erhöhen werden.

Der Mehrwert der Nutzung des Systems übersteigt bei weitem den Anschaffungspreis der Zeran-Platten. Die Möglichkeit der sofortigen Nutzung nach der Verlegung, die fehlende Notwendigkeit der Abstützung während der Betonreifung und die Verringerung der Belastung der Fundamente sorgen für zusätzliche Einsparungen. Für gewerbliche Investoren macht sich der Żerań-Plattenpreis pro m2 durch eine frühere Inbetriebnahme und Umsatzgenerierung bezahlt.

Individuelle Berechnung für das Projekt

Die genaue Festlegung des Preises von żeran-Platten erfordert eine Analyse der Entwurfsunterlagen unter Berücksichtigung aller technischen Parameter. Zu den wichtigsten Faktoren gehören Spannweiten, Nutzlasten, Expositionsklassen und Brandschutzanforderungen. Der Preis pro m2 Fertigteilplatten wird individuell berechnet, wobei die Logistik der Lieferung und die Installationsmöglichkeiten vor Ort berücksichtigt werden.

Professionelle technische Unterstützung bei der Auswahl der optimalen Lösung ermöglicht es Ihnen, den Preis Żeran Platten zu minimieren und gleichzeitig alle Projektanforderungen einzuhalten. Aktuelle Preislisten für 2024 und Prognosen für 2025 sind nach Rücksprache mit der technischen und kommerziellen Abteilung erhältlich. Der umfassende Service umfasst nicht nur die Preisgestaltung, sondern auch die Beratung in der Entwurfsphase, die Optimierung des Plattenlayouts und die Unterstützung bei der Verlegung, um das beste Verhältnis zwischen dem Żerań-Plattenpreis pro m2 und der Qualität und Funktionalität der Struktur zu gewährleisten.

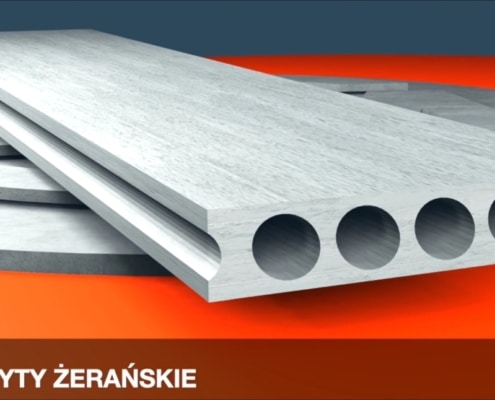

żeranische Platten
żeranische Platten
Vorgefertigte Paneele montiert auf Kranzleisten
Vorgefertigte Paneele montiert auf Kranzleisten

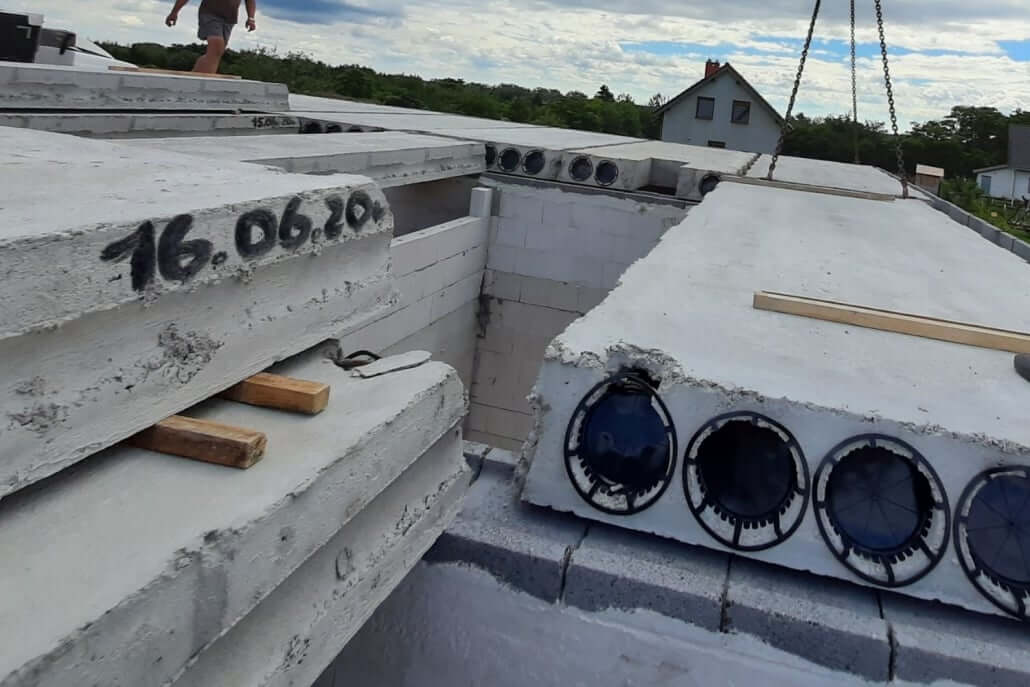

Installation der Zeranplatten
Installation der Zeranplatten
Zeran Boden
Zeran Boden
Einbau von Hohlkammerplatten
Einbau von Hohlkammerplatten

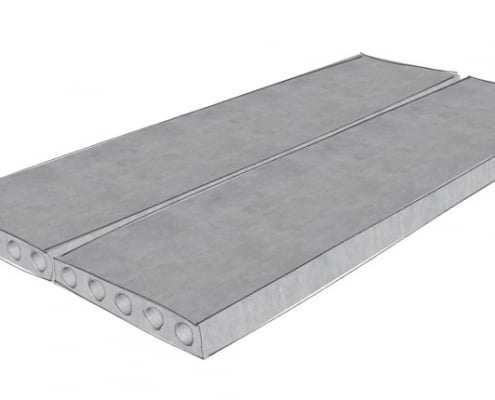

Żerań Hohlkörperplatten
Żerań Hohlkörperplatten

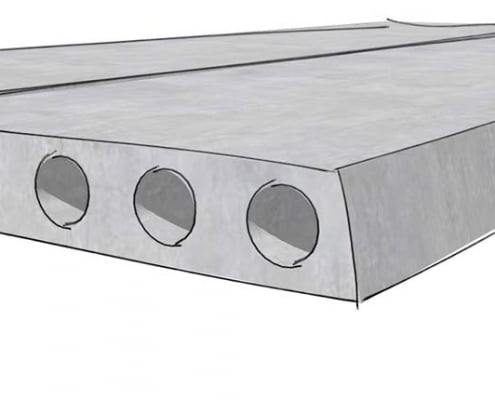

Budmater Hersteller von vorgefertigten Decken und Treppen Żerański Kanal Decke
Budmater Hersteller von vorgefertigten Decken und Treppen Żerański Kanal Decke

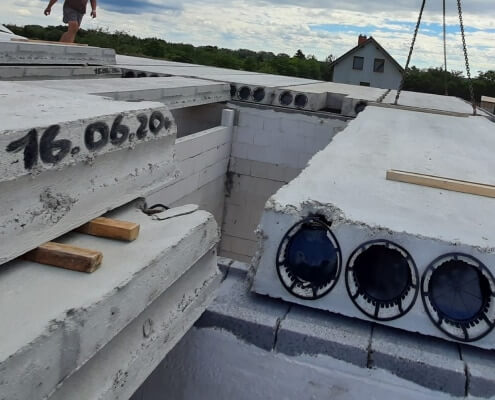

żeran Decken
żeran Decken

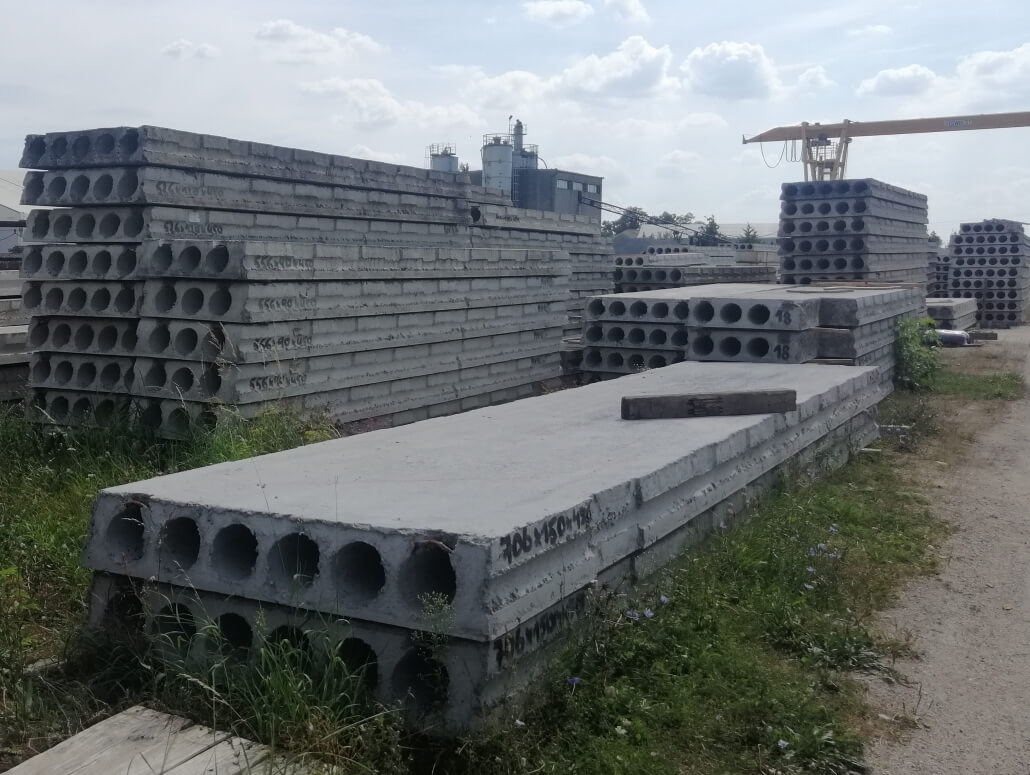

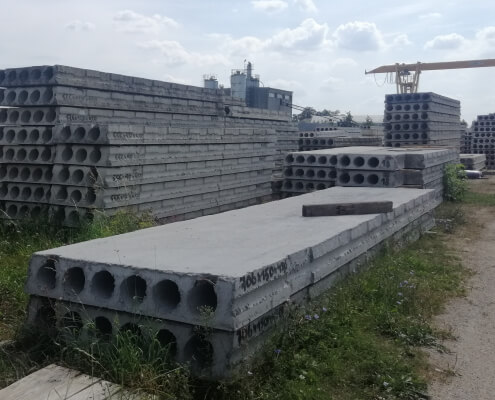

żeran Platten Hersteller
żeran Platten Hersteller
żeranische Platten
żeranische Platten

Häufig gestellte Fragen unserer Kunden über Żerań Bodenplatten – FAQ

Zeran-Platten sind vorgefertigte Hohlkörperbodenplatten, die im Wohnungs- und Industriebau verwendet werden. Sie zeichnen sich durch eine einfache Konstruktion mit Hohlkanälen über die gesamte Länge der Platte aus, was ihr Gewicht reduziert und gleichzeitig eine hohe Tragfähigkeit gewährleistet. Die Montage von Żerań-Platten ist schnell und erfordert keine zusätzliche Schalung oder Stanzung.

140-220 zł/m²

Standardbreiten: 90, 120, 150 cm

Höhe 24 cm, Breiten 90/120/150 cm, verschiedene Längen

Ein- und Mehrfamilienhäuser, Gewerbe- und Industriegebäude

Montage ohne Stützen, schnelle Montage, kostengünstig, keine Tastaturbedienung

FormularMeinungen über unsUnsere FilmeÄhnlichE-Mail senden
PreviousNext

Senden Sie das Formular ab und erhalten Sie ein kostenloses Angebot!


    Kommunikation ist einfacher, wenn wir unsere Namen kennen.


    Manchmal ist es einfacher, am Telefon zu sprechen


    So können wir Ihnen eine Antwort oder ein Angebot schicken

    *
    Bitte geben Sie an, für welche Art von Material Sie sich interessieren (vorgespannter Boden, FILIGRAN-Boden, etc.).


    Diese Angaben sind für die Berechnung der Transportkosten unerlässlich.


    Geben Sie Ihre bevorzugte Vorlaufzeit an


    Geben Sie alle relevanten Informationen an, wie z.B. Liefertermine, Besonderheiten des Gebäudes oder der Anlage.


    Pläne, Schnitte und Belastungsangaben (vorzugsweise in pdf- und dwg-Form)


    Das sagen Kunden über uns

    Alle Meinungen überprüfen

    Sehen Sie sich einige unserer Videos an, die unsere vorgefertigten Produkte beschreiben




    Sehen Sie sich andere ähnliche Produkte an


    PreviousNext

    Teriva Böden

    Teriva Böden Die TERIVA-Multirippen-Decke ist eine Balkendecke, die in Form von Balken, Hohlblocksteinen und einem Tragrost geliefert wird. Sie ist eine der beliebtesten Decken in Polen.

    Rektor-Decken

    Rektor Decke RECTOR-Decken sind vorgespannte, mehrrippige Decken, die als vorgespannte Balken, Betonblöcke und Bewehrungsgitter geliefert werden.

    Filigrane Decken

    Filigrane Decken Eine Filigrandecke ist eine monolithische Stahlbetondecke mit einem vorgefertigten Element in Form einer bewehrten, vorgefertigten Schalungsplatte. Sobald die Decke geliefert wurde, muss sie armiert und der Beton gegossen werden.

    Zheran Teller

    Żerań Bodenplatten Hohlkörperdecken (Żerań) sind vorgefertigte Decken mit einer sehr schnellen und einfachen Montage in Form von montagefertigen Elementen, die auf der Baustelle mit einem geeigneten Kran ‘von der Rolle’ montiert werden.

    Vorgespannte Hohlkörperplatten

    Vorgespannte Hohlkörperplatten Vorgespannte Hohlkörperdecken sind vorgefertigte Decken, die sich durch große Spannweiten von bis zu 26 m auszeichnen. Sie sind schnell zu verlegen, da es kaum Nassarbeiten gibt, sobald die Platten an Ort und Stelle sind. Die Plattenfugen müssen nur noch fertiggestellt und der Rand gegossen werden.

    Gerippte Böden

    Schwanenhals Böden Skizze Ein Rippenboden, der aus Bodenbalken und Hohlblocksteinen besteht, ist eine der häufigsten Bodenarten in Einfamilienhäusern.

    Vorgefertigte Plattenböden

    Plattenböden Filigran Skizze Unter den Bodenplatten, die auf unserem Markt sehr beliebt sind, ist der Filigran-Boden der beliebteste.

    Dachbalken

    Vorgespannte Betondachträger Skizze Spannbeton-Dachträger sind im modernen Industriebau eine bewährte, schnellere und kostengünstigere Lösung als Dachkonstruktionen aus Stahl.

    Sehen Sie sich unser Angebot an und senden Sie uns eine Anfrage!

    Klicken Sie darauf und Sie gelangen zu Ihrer Mailbox

    Technische DatenVorteile
    PreviousNext

    Žeranski-Platte und ihre technischen Daten

    Der Deckenkatalog und die Praxis zeigen, dass Hohlkörperdecken aus Beton der Klasse C20/25 oder höher hergestellt werden. Die Betongüte wird für jedes Projekt individuell ausgewählt, abhängig von der Spannweite der jeweiligen Decke und den Lasten, die sie tragen muss. Ein charakteristisches Merkmal der Żerań-Platten sind die kreisförmigen Hohlräume, die entlang der Länge des Fertigteils angeordnet sind. Die Hohlräume führen zu einer erheblichen Reduzierung des Gewichts der Platten.

    Nachstehend finden Sie die grundlegenden technischen Parameter der Zeran-Platten.

    Żerań Panel technische Daten Abmessungen Parameter

    Abmessungen der Żerań-Platten – Dicke der Platten

    Die Dicke von Hohlkörperplatten beträgt in der Regel 24 cm, aber in einigen Fällen werden auch Platten mit einer Dicke von 22 cm, 25 cm oder 26,5 cm hergestellt. Eine größere Plattendicke ist in der Regel erforderlich, wenn größere Spannweiten verwendet werden.

    Żerań Panel technische Daten Abmessungen Parameter

    Spannweite der Żerań-Platten

    Die maximale Spannweite einer Platte beträgt in der Regel 7,16 m (7 m frei). Für bestimmte Projekte können wir manchmal auch Platten mit einer Länge von bis zu 8,20 m anbieten. Es gibt auch Platten mit größeren Spannweiten, aber dies ist mit einer größeren Plattendicke verbunden. Im Prinzip variiert die Länge der Platte alle 10 cm.

    Żerań Panel technische Daten Abmessungen Parameter

    Breite der Żerań-Hohlkörperplatte

    Vorgefertigte Stahlbetonplatten mit einer Breite von 90 cm, 120 cm und 150 cm werden am häufigsten verwendet. Bei der Planung von Gebäuden mit Hohlraumböden lohnt es sich, diese Module zu berücksichtigen, um die Notwendigkeit zusätzlicher monolithischer Bodenelemente zu vermeiden. Alle nassen Arbeiten auf der Baustelle wirken sich nachteilig auf die Kosten des Bodens selbst sowie auf die Bauzeit aus.

    Żerań Panel technische Daten Abmessungen Parameter

    Schlaglöcher in Żerań-Platten

    Zusammengefasst: Zeran-Platten haben eine konstante Dicke von in der Regel 24 cm, die Spannweite der Platte reicht von 230 cm bis 750 cm und die gängigsten Plattenbreiten sind 90, 120 und 150 cm. Bei Hohlkörperplatten ist es möglich, kleine Aussparungen und Installationsöffnungen in der Decke anzubringen (z.B. Aussparungen für Kaminrohre oder Installationen).

    Die zulässige Größe von Ausschnitten und Öffnungen hängt von den Abmessungen der Platte ab. Ausschnitte, die kleiner als 18 cm sind, werden vor Ort hergestellt. Bitte beachten Sie, dass das Anbringen von Löchern in der Vorfertigungsphase den Preis der Platte erhöht.

    Żerań Panel technische Daten Abmessungen Parameter

    Wie hoch ist die Tragfähigkeit des Żerań-Plattenbodens?

    Zur Bestimmung der zulässigen Bodenbelastungsparameter werden gemäß EN 1991-1-1 mehrere Nutzungskategorien berücksichtigt: Wohnräume, Büroräume, öffentliche Bereiche (Bereiche, in denen sich Menschen versammeln können), Einzelhandels-, Lager- und Produktionsbereiche, Verkehrs- und Abstellflächen für leichte oder mittelschwere Fahrzeuge, Dächer ohne Zugang, mit Zugang oder Dächer mit Zugang für besondere Dienstleistungen. Die Nutzlast für bewohnbare Räume wird mit 2,0 kN/m² angenommen, was in einfachen Worten etwa 200 kg/m² entspricht.

    Zeran-Platten werden meist in 4 Belastungsklassen hergestellt:

    • 4,5 kN/m²
    • 6,0 kN/m²
    • 7,5 kN/m²
    • 10 kN/m²

    Die Tragfähigkeit der Platte ergibt sich aus der verwendeten Plattenbewehrung und ihrer zulässigen Länge.

    Żerań Panel technische Daten Abmessungen Parameter

    Wie viel wiegt die Żerań Platte

    Das Gewicht der Żerań-Platte beträgt etwa 360 kg/m² bei einer Standarddicke von 24 cm. Wenn Sie die Breite und Länge der Platte kennen, können Sie das Gewicht der gesamten Platte leicht berechnen. Wir berechnen dies, indem wir das Gewicht der Platte [kg/m²] x Breite [m] x Länge [m] multiplizieren. Das Ergebnis erhalten Sie in kg.

    Eine 120 cm breite und 4 m lange Bramme wiegt beispielsweise mehr als 1,7 t:
    1,2 m x 4 m x 360 kg/m² = 1728 kg

    BITTE BEACHTEN SIE: Bitte stellen Sie sicher, dass ein Fahrzeug mit einer Länge von 16 m und einer Ladekapazität von 40 Tonnen auf das Gelände fahren kann. Zum Abladen und Montieren der Zeran-Platten ist ein Kran erforderlich.

    Żerań Panel technische Daten Abmessungen Parameter

    Schalldämmung des Żerań-Bodens

    Die Schalldämmwerte für die Żerań-Böden liegen bei etwa 52 dB.

    Die Luftschalldämmung von Decken in Wohngebäuden reicht von 45 dB für Decken in mehrstöckigen Wohnungen bis zu 58 dB in multifunktionalen Gebäuden, in denen die Decke den Wohn- und den Servicebereich trennt (in besonderen Fällen kann sie bis zu 65 dB betragen).

    Die Żerań-Decken haben daher gute Schalldämmungsparameter für Luftschall (der sich durch die Luft ausbreitet, verursacht durch verschiedene Stimmen oder Musik) und etwas schlechtere Schalldämmungsparameter für Trittschall (auch bekannt als Materialschall, verursacht durch Schwingungen, die durch die Gebäudestruktur übertragen werden).

    Die Żerań-Plattendecken können daher in Gebäuden für eine Vielzahl von Zwecken verwendet werden. Sie bieten ausreichend akustischen Komfort mit einem Schalldämmwert von mindestens 47 dB.

    Żerań Panel technische Daten Abmessungen Parameter

    Ducted Zeran Paneele – Feuerbeständigkeit

    Die meisten Zeran Paneele werden mit einer Beständigkeit von REI60 hergestellt, was bedeutet, dass sie mindestens 60 Minuten lang Feuerschutz bieten.

    Żerań Panel technische Daten Abmessungen Parameter

    Żerań Wärmedurchgangskoeffizient Boden – Decke

    Żeran-Decken haben einen sehr guten Wärmeübergangsparameter. Die Żeran-Platten haben einen Wärmedurchgangskoeffizienten von R= 0,18 m2K/W.

    Żerań Paneel technische Daten Abmessungen Parameter Tiefe der Auflage an den Wänden

    Tiefe der Auflage der Żerań-Platten

    Vorgefertigte Żeran-Hohlkörperplatten werden mit einem Kran auf die tragenden Wände des Gebäudes gelegt. Die Żeran-Platten müssen gleichmäßig über ihre Breite auf einer Zementmörtelschicht oder auf Felgenschalungen aufliegen.

    Die Mindestauflagertiefe für die Platten an beiden Enden auf Mauerwerk oder 24 cm dicken C12/15 (B-15) Normalbetonwänden sollte 80 mm betragen, es wird jedoch eine Mindestauflagertiefe von 10 cm empfohlen.

    Nachdem die Platten in der richtigen Reihenfolge verlegt worden sind, sollten die Fugen der Platten armiert und mit einer Betonmischung gefüllt werden, um das Phänomen des Ausbeulens der Decke zu vermeiden.

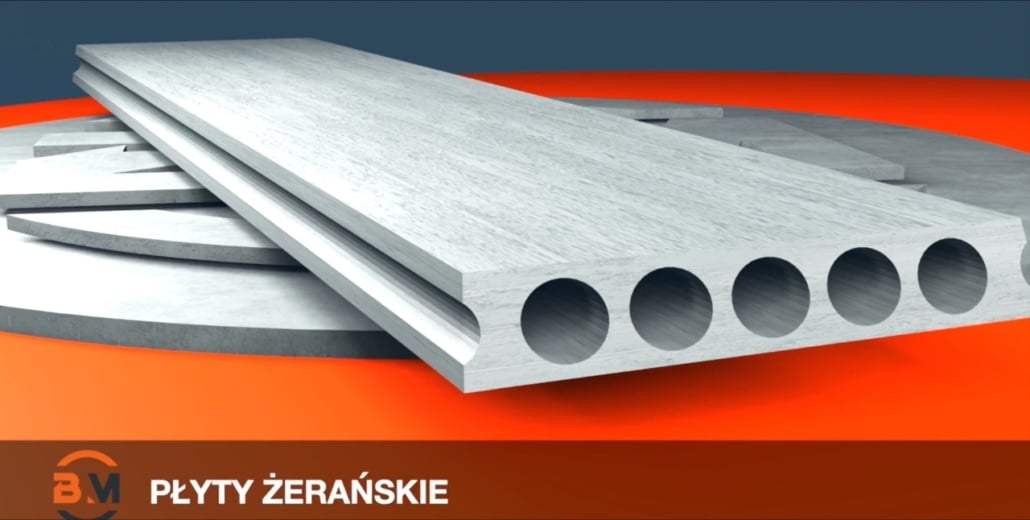

    Žerana-Ziegel – Vorteile der Decke

    Hier sind einige der wichtigsten Vorteile des Żerań-Bodens

    Hersteller von vorgefertigten Böden und Treppen Budmater

    Niedrige Kosten der Żerań Platte

    Zeran-Platten sind eine der preisgünstigsten Lösungen für Decken. Ihre Verwendung ist nicht immer möglich. Um festzustellen, ob es möglich ist, einen Żerań-Boden zu verwenden, ist eine Planungsdokumentation erforderlich. Die niedrigen Kosten des Bodens sind, abgesehen vom Preis der Platten selbst, auch darauf zurückzuführen, dass die Verlegung der Platten sehr einfach ist und nicht viel Arbeitskraft erfordert, um den Boden zu verlegen. Allerdings ist für die Verlegung der Platten ein Kran erforderlich.

    Der Żerań-Boden benötigt keine Montagestützen

    Dank seiner Tragfähigkeit benötigt der Żerański-Boden keine Montagestützen. Das Fehlen von Stützen reduziert die Baukosten, verkürzt die Bauzeit und vereinfacht die Montagearbeiten. Dieser Vorteil ist besonders wichtig bei der Montage von großen Bodenflächen.

    Hersteller von vorgefertigten Böden und Treppen Budmater

    Keine Nassarbeiten erforderlich

    Bei Gebäuden, die mit Zeran-Böden entworfen wurden, besteht keine Notwendigkeit, monolithische Elemente vor Ort auszuführen, d.h. sogenannte Nassarbeiten. Eine solche Notwendigkeit besteht, wenn die Abmessungen des Gebäudes nicht mit der Breite der Bodenplatten übereinstimmen. Die Platten werden in Standardbreiten hergestellt: 90 cm, 120 cm und 150 cm.

    Für die auf diese Weise angenommenen Raumbreitenmodule sind keine arbeitsintensiven und kostspieligen zusätzlichen monolithischen Bodenelemente erforderlich.

    Der Żerań-Boden ist widerstandsfähig gegen Keystone

    Die Żeran-Platten wurden so entworfen, dass ihre Form so angepasst wurde, dass sie bei korrekter Verlegung keine Klaviatur bilden. Die Längskante wurde so gestaltet, dass das sogenannte “Keyboarding” vermieden wird. Das Knicken der Fliesen äußert sich in Form von Kratzern an den Fugen der verputzten Decke. Die Voraussetzung für die Vermeidung von Knicken ist, dass die Żerań-Platten ordnungsgemäß und gleichmäßig auf den Wänden abgestützt und an den Fugen der Platten zementiert sind.

    Hersteller von vorgefertigten Böden und Treppen Budmater

    Arbeiten an der Decke unmittelbar nach der Verlegung des Żerań-Bodens

    Ein großer Vorteil der Verwendung der Żerań-Decke ist, dass die Arbeiten an der Decke unmittelbar nach ihrer Verlegung durchgeführt werden können, was die Arbeiten beschleunigt und die Baukosten senkt. Die Konstruktion der Decke ermöglicht es, dass weitere Bauarbeiten fast unmittelbar nach der Verlegung der Decke durchgeführt werden können. Dadurch gibt es während der Bauarbeiten kaum Ausfallzeiten.

    Žeranski-Platten können sofort nachgefüllt werden

    Die Möglichkeit, unmittelbar nach der Verlegung der Żerań-Platten weitere Bauarbeiten an der Decke vorzunehmen, ergibt sich aus den Eigenschaften der Deckenkonstruktion und der Möglichkeit, die Decke fast unmittelbar nach der Verlegung teilweise zu belasten. Die volle Festigkeit der Decke wird nach 28 Tagen ab dem Betonieren des Randes erreicht, wodurch die gesamte Struktur verbrennt, aber auch schon vorher haben wir die Möglichkeit, die Decke teilweise zu belasten.

    Hersteller von vorgefertigten Böden und Treppen Budmater

    Einfache Feinarbeiten an der Żerań-Decke

    Zeran-Platten werden so hergestellt, dass ihre Unterseite relativ glatt und so eben ist, dass die Endbearbeitung der Unterseite der Decke erleichtert wird. Um die Unterseite der Decke zu bearbeiten, genügt es, sie zu verputzen. Dies reduziert die Kosten für die Nachbearbeitung.

    Öffnung der Żerań-Platten

    Die Żerań-Platten bieten die Möglichkeit, bereits bei der Vorfertigung kleine Ausschnitte und Installationsöffnungen in der Decke anzubringen (z. B. Ausschnitte für Kaminrohre). Die zulässige Größe der Aussparungen und Öffnungen hängt von den Abmessungen der Platte ab. Ausschnitte, die kleiner als 18 cm sind, werden vor Ort hergestellt. Wenn Sie sich für eine Fertigteilplatte entscheiden, sollten Sie daher die Einschränkungen bei der Anbringung von Öffnungen sowohl für Installationen als auch für den Einbau von Balkonen oder Treppen berücksichtigen. Manchmal können diese Einschränkungen dazu führen, dass ein Teil der Decke in Monolith ausgeführt werden muss.

    Hersteller von vorgefertigten Böden und Treppen Budmater

    Zeran-Platten machen Sie unabhängig von den Wetterbedingungen

    Die Verwendung von Żerań-Platten ermöglicht die Unabhängigkeit von Witterungseinflüssen, insbesondere im Winter. Sie ermöglicht auch eine schnelle Abdeckung der Decke in offenen Räumen, renovierten Räumen, in denen wir die Decke aus Angst vor Niederschlag schnell austauschen müssen.

    Zadzwoń do nas! 500 598 808 Wyślij zapytanie! przygotujemy darmową wycenę
