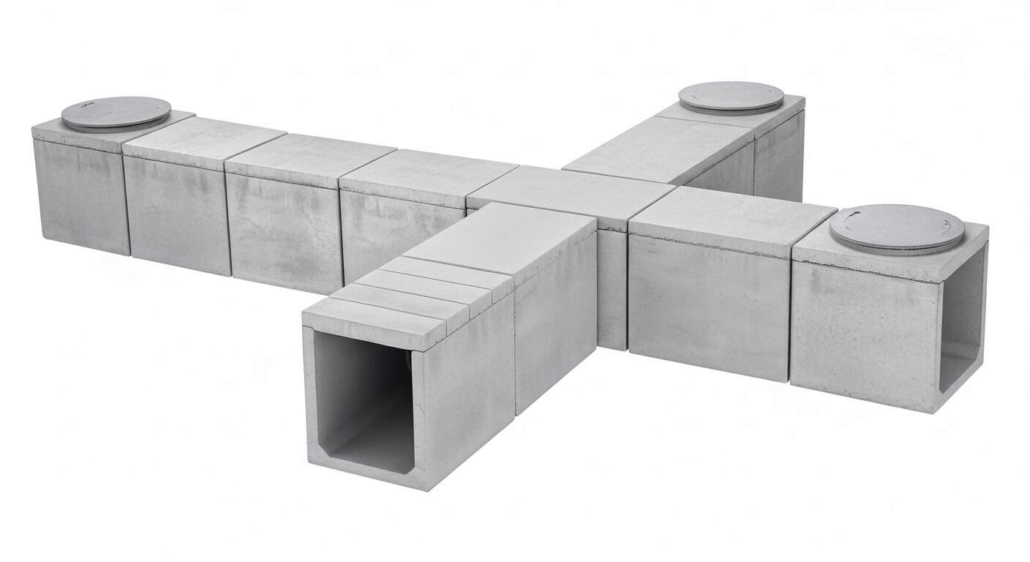

Kanał kablowy prefabrykowany – charakterystyka konstrukcji

Kanał kablowy stanowi kluczowy element infrastruktury podziemnej, zapewniający bezpieczne prowadzenie i ochronę kabli przed uszkodzeniami mechanicznymi oraz czynnikami atmosferycznymi. Wykonywany jest z wysokiej jakości betonu konstrukcyjnego, który poddawany jest procesowi wibroprasowania w specjalnych formach stalowych. Technologia prefabrykacji gwarantuje powtarzalność wymiarów, wysoką szczelność oraz wytrzymałość na obciążenia.

Produkcja odbywa się w kontrolowanych warunkach zakładowych, gdzie kanały kablowe formowane są z betonu klasy C35/45 z dodatkami uszczelniającymi i zwiększającymi mrozoodporność. Każdy element wyposażony jest w system połączeń umożliwiający szczelne łączenie kolejnych segmentów. Proces dojrzewania betonu w komorach parowych zapewnia osiągnięcie pełnych parametrów wytrzymałościowych w krótkim czasie.

Technologia produkcji kanałów kablowych

Proces wytwarzania rozpoczyna się od przygotowania specjalnej mieszanki betonowej z kruszywem granitowym frakcji 2-8 mm. Kanał technologiczny produkowany jest metodą wibroprasowaną przy częstotliwości 50 Hz i amplitudzie 1-2 mm, co eliminuje pustki powietrzne. Zastosowanie cementu CEM I 42,5R oraz plastyfikatorów zapewnia klasę betonu C35/45 z wytrzymałością na ściskanie przekraczającą 45 MPa. Dodatek mikrokrzemionki zwiększa szczelność i odporność na penetrację wody.

Każdy kanał kablowy betonowy posiada precyzyjnie wykonane komory o przekroju prostokątnym lub kwadratowym. Ściany wewnętrzne są gładkie, bez ostrych krawędzi mogących uszkodzić izolację kabli. Grubość ścian wynosi 80-120 mm w zależności od wielkości kanału i przewidywanych obciążeń. System rowków i wypustów zapewnia dokładne pozycjonowanie pokryw.

Typy i konfiguracje kanałów

Konstrukcja kanałów kablowych betonowych dostępna jest w wersjach jedno-, dwu- i wielokomorowych. Kanały jednokomorowe o wymiarach 30×30 do 60×60 cm stosowane są dla pojedynczych wiązek kabli. Kanały dwukomorowe umożliwiają separację kabli energetycznych od teletechnicznych. System wielokomorowy do 6 komór stosowany jest w głównych ciągach komunikacyjnych.

W przypadku kanałów kablowych prefabrykowanych przełazowych wymiary wewnętrzne wynoszą minimum 180×200 cm, umożliwiając wejście personelu serwisowego. Kanały półprzełazowe o wysokości 120-150 cm pozwalają na inspekcję w pozycji klęczącej. Kanały nieprzełazowe o wysokości do 100 cm obsługiwane są z powierzchni terenu.

Parametry eksploatacyjne i trwałość

Prefabrykowane kanały instalacyjne charakteryzują się nośnością dostosowaną do klasy obciążenia od A15 do D400 według PN-EN 124. Odporność na obciążenia dynamiczne od ruchu kołowego potwierdzona badaniami do 40 ton. Szczelność kanałów zapobiega penetracji wód gruntowych, chroniąc kable przed zawilgoceniem. Współczynnik filtracji wody < 10^-12 m/s. Żywotność kanału technologicznego przy prawidłowej eksploatacji przekracza 100 lat. System modułowy umożliwia rozbudowę sieci poprzez dodawanie kolejnych segmentów. Prefabrykacja pozwala na montaż 50-100 mb kanału dziennie, minimalizując czas realizacji inwestycji. Odporność chemiczna na sole odladzające i substancje ropopochodne w klasie ekspozycji XA2.

Zalety kanału kablowego prefabrykowanego

Pełna ochrona kabli przed uszkodzeniami

Kanał kablowy zapewnia kompleksową ochronę instalacji przed uszkodzeniami mechanicznymi podczas prac ziemnych. Betonowa konstrukcja o grubości ścian 80-120 mm stanowi nieprzebijalna barierę dla sprzętu budowlanego. System eliminuje ryzyko przypadkowego przecięcia kabli, co mogłoby spowodować przerwy w dostawie prądu czy łączności. Ochrona przed gryzoniami i korzeniami roślin przedłuża żywotność instalacji.

Szybki montaż bez robót mokrych

Prefabrykowane kanały kablowe układane są w tempie 50-100 mb dziennie, co skraca czas budowy o 70% w porównaniu z kanałami monolitycznymi. System modułowy nie wymaga betonowania na miejscu, co eliminuje czas wiązania betonu. Montaż możliwy jest w każdych warunkach atmosferycznych, również zimą. Natychmiastowa gotowość do układania kabli po zamontowaniu.

Kanał kablowy betonowy – trwałość 100+ lat

Beton klasy C35/45 z dodatkami uszczelniającymi gwarantuje żywotność kanału kablowego betonowego przekraczającą wiek. Odporność na korozję eliminuje konieczność wymiany jak w przypadku kanałów stalowych. Mrozoodporność F300 zapewnia integralność konstrukcji po setkach cykli zamrażania. Minimalne koszty eksploatacji – praktycznie bezobsługowa konstrukcja.

Szczelność i ochrona przed wodą

System uszczelnień między segmentami kanałów kablowych betonowych zapewnia wodoszczelność W12. Ochrona kabli przed zawilgoceniem przedłuża ich żywotność i zachowuje parametry izolacji. Zintegrowany system odwodnienia z spadkami i studzienkami odprowadza wodę kondensacyjną. Eliminacja kosztownych awarii spowodowanych penetracją wody.

Kanały kablowe prefabrykowane – łatwość rozbudowy

Modułowa konstrukcja kanałów kablowych prefabrykowanych umożliwia etapową rozbudowę sieci. Dodawanie nowych odgałęzień poprzez trójniki i czwórniki bez naruszania istniejących instalacji. System kompatybilny ze wszystkimi typami kabli – energetycznymi, teletechnicznymi, światłowodowymi. Możliwość zwiększenia liczby prowadzonych kabli poprzez dodatkowe półki i drabinki.

Dostępność dla serwisu i konserwacji

Pokrywy kanału technologicznego z betonu lub żeliwa umożliwiają szybki dostęp do kabli. System włazów co 50-100 m w kanałach przełazowych ułatwia inspekcję i naprawy. Przestrzeń robocza pozwala na wygodne wykonywanie muf i połączeń kablowych. Oznakowanie tras kablowych zintegrowane z pokrywami.

Odporność na obciążenia i warunki środowiskowe

Kanały instalacyjne wytrzymują obciążenia do 40 ton, umożliwiając lokalizację pod drogami i placami. Odporność na sole odladzające i chemikalia w klasie ekspozycji XA2. Niepalność betonu zapewnia ochronę przeciwpożarową kabli. Tłumienie zakłóceń elektromagnetycznych dzięki masywnej konstrukcji.

Ekonomiczność w cyklu życia

Choć początkowa inwestycja w kanał kablowy jest wyższa o 20-30% od rozwiązań doraźnych, całkowity koszt w 50 latach jest niższy o 60%. Eliminacja kosztów napraw uszkodzonych kabli podczas prac ziemnych. Możliwość wynajmu przestrzeni kanałowej innym operatorom generuje przychody. Zwiększenie wartości nieruchomości dzięki profesjonalnej infrastrukturze.

Zastosowanie kanału kablowego w infrastrukturze

Kanał kablowy znajduje szerokie zastosowanie w budowie nowoczesnych sieci elektroenergetycznych i telekomunikacyjnych. Najczęściej wykorzystywany jest w infrastrukturze miejskiej do prowadzenia kabli średniego i niskiego napięcia zasilających budynki mieszkalne i użytkowe. System prefabrykowany umożliwia szybką budowę sieci w centrach miast bez długotrwałego rozkopywania ulic.

W osiedlach mieszkaniowych kanały kablowe stanowią podstawę infrastruktury technicznej, prowadząc zasilanie, oświetlenie, telewizję kablową i internet światłowodowy. Lokalizacja pod chodnikami i terenami zielonymi minimalizuje kolizje z innymi sieciami. System rozdzielczy z szafkami kablowymi umożliwia elastyczne zarządzanie przyłączami.

Sieci elektroenergetyczne

Zakłady energetyczne wykorzystują kanał kablowy betonowy do budowy linii kablowych średniego napięcia 15-20 kV. System wielokomorowy pozwala na prowadzenie kilku torów kablowych z zachowaniem bezpiecznych odległości. W stacjach transformatorowych kanały łączą rozdzielnice z transformatorami. Specjalne komory na mufy kablowe ułatwiają wykonywanie połączeń.

Infrastruktura telekomunikacyjna

Operatorzy telekomunikacyjni stosują kanały kablowe betonowe do ochrony kabli światłowodowych i miedzianych. Separacja komór dla różnych operatorów zapewnia bezpieczeństwo i niezależność sieci. System studni kablowych co 100-150 m umożliwia zaciąganie i łączenie kabli. Kanały magistralne o dużych przekrojach prowadzą setki włókien światłowodowych.

Zakłady przemysłowe i centra danych

W obiektach przemysłowych kanały kablowe prefabrykowane chronią kable zasilające maszyny i linie produkcyjne. System kanałów technologicznych łączy rozdzielnie główne z halami produkcyjnymi. Centra danych wykorzystują kanały do redundantnego prowadzenia zasilania i połączeń światłowodowych. Kontrolowana atmosfera w kanałach zapewnia optymalne warunki pracy kabli.

Infrastruktura transportowa

Lotniska, dworce kolejowe i centra logistyczne stosują kanał technologiczny do prowadzenia instalacji oświetleniowych i sygnalizacyjnych. Kanały wzdłuż pasów startowych chronią kable systemów nawigacyjnych. Na dworcach system kanałów łączy perony z budynkami technicznymi. Odporność na wibracje czyni je idealnymi przy torach kolejowych.

Dodatkowo kanały instalacyjne znajdują zastosowanie w tunelach drogowych dla instalacji bezpieczeństwa, przy autostradach dla systemów zarządzania ruchem, w portach dla zasilania dźwigów i suwnic oraz w obiektach wojskowych dla strategicznych systemów łączności. System modułowy pozwala na dostosowanie do każdego typu instalacji i warunków terenowych.

Parametry techniczne kanału kablowego

Kanał kablowy produkowany jest zgodnie z normami PN-EN 124-2 dla zwieńczeń wpustów i studzienek kanalizacyjnych oraz PN-B-11111 dla prefabrykatów budowlanych z betonu. Podstawowym materiałem konstrukcyjnym jest beton klasy minimum C35/45, charakteryzujący się wytrzymałością na ściskanie fck = 35 MPa (walcowa) oraz fck,cube = 45 MPa (sześcienna). Dla elementów specjalnych stosowany jest beton C40/50.

Wymiary standardowe kanałów

Przekroje wewnętrzne kanałów kablowych nieprzełazowych: 30×30, 40×40, 50×50, 60×60, 80×80, 100×100 cm. Kanały półprzełazowe: 120×80, 150×100 cm. Kanały przełazowe: 200×180, 250×200 cm. Długość pojedynczego segmentu: 1,0-2,0 m dla ułatwienia transportu i montażu. Grubość ścian: 80 mm dla kanałów do 60×60 cm, 100 mm dla większych przekrojów, 120 mm dla kanałów przełazowych.

Klasy obciążenia i nośność

Nośność kanału kablowego betonowego według PN-EN 124-2: klasa A15 (15 kN) dla terenów pieszych, klasa B125 (125 kN) dla chodników i parkingów, klasa C250 (250 kN) dla poboczy i parkingów, klasa D400 (400 kN) dla jezdni. Wytrzymałość na obciążenie skupione: 200 kN dla klasy C250, 300 kN dla klasy D400. Współczynnik dynamiczny: 1,4 dla ruchu kołowego.

Parametry betonu i zbrojenia

Klasa ekspozycji betonu dla kanałów kablowych betonowych: XC4/XF4/XA2 dla elementów narażonych na agresję chemiczną. Nasiąkliwość betonu < 4%, wodoszczelność W12, mrozoodporność F300. Zbrojenie główne ze stali A-IIIN (RB500W) o średnicy 8-12 mm. Siatki zbrojeniowe górne i dolne Q335 w płytach pokrywowych. Otulina zbrojenia minimum 30 mm.

System pokryw i zamknięć

Pokrywy kanałów kablowych prefabrykowanych wykonane z betonu zbrojonego C40/50 lub żeliwa sferoidalnego. Grubość pokryw betonowych: 120-200 mm w zależności od klasy obciążenia. Masa pokrywy 60×60 cm: 120-180 kg. System ryglowania zapobiegający niekontrolowanemu otwarciu. Możliwość montażu zamków i zabezpieczeń antywłamaniowych.

Szczelność i odwodnienie

Uszczelnienia między segmentami kanału technologicznego: profile EPDM lub uszczelki bitumiczne. Współczynnik filtracji < 10^-12 m/s. Spadek dna kanału: 0,3-0,5% w kierunku studzienek odwadniających. Otwory odwadniające φ100 mm co 50 m w najniższych punktach. System odpowietrzania poprzez otwory w pokrywach lub specjalne kominy.

Certyfikaty i normy

Wszystkie kanały instalacyjne posiadają oznakowanie CE zgodnie z normą. Certyfikat zgodności potwierdzający parametry wytrzymałościowe. Badania typu wykonane przez akredytowane laboratorium. Deklaracja właściwości użytkowych zgodnie z CPR. Gwarancja na konstrukcję

Montaż kanału kablowego – instrukcja wykonania

Proces budowy prefabrykowanych kanałów kablowych wymaga starannego przygotowania wykopu oraz precyzyjnego ułożenia elementów. Kanał kablowy dostarczany jest na plac budowy w kompletach obejmujących segmenty kanału, pokrywy, uszczelki oraz elementy łączące. Przed rozpoczęciem montażu wykonywane jest geodezyjne wytyczenie trasy z dokładnością ±50 mm.

Przygotowanie wykopu i podłoża

Wykop pod kanały kablowe wykonywany jest o szerokości większej o 60-80 cm od zewnętrznych wymiarów kanału. Głębokość wykopu uwzględnia grubość podsypki 15-20 cm oraz przykrycie minimum 50 cm dla terenów zielonych, 80 cm pod jezdniami. Podłoże wyrównywane jest podsypką piaskową zagęszczoną do wskaźnika Is ≥ 0,97. Przy wysokim poziomie wód gruntowych wykonywane jest odwodnienie wykopu.

Układanie segmentów kanału

Montaż kanału kablowego betonowego rozpoczyna się od najniższego punktu trasy lub od studni kablowej. Segmenty opuszczane są do wykopu przy użyciu dźwigu lub koparki z zawiesiami tekstylnymi. Każdy element poziomowany jest przy użyciu klina i łaty z zachowaniem spadku 0,3-0,5%. Tolerancja położenia w planie ±30 mm, w pionie ±20 mm.

Łączenie i uszczelnianie segmentów

Połączenia między segmentami kanałów kablowych betonowych uszczelniane są profilami EPDM układanymi w specjalnych rowkach. Powierzchnie styku oczyszczane są z zanieczyszczeń i zwilżane przed montażem uszczelek. Segmenty dosuwane są przy użyciu ściągaczy lub koparki, kontrolując równomierność szczeliny 10-20 mm. Dodatkowe uszczelnienie masą bitumiczną od zewnątrz.

Wykonanie odgałęzień i studni

W miejscach zmiany kierunku lub odgałęzień kanałów kablowych prefabrykowanych montowane są elementy specjalne – kolana, trójniki, czwórniki. Studnie kablowe lokalizowane co 100-150 m służą do zaciągania kabli i wykonywania połączeń. Przejścia przez ściany studni uszczelniane są przepustami kablowymi. Drabinki włazowe montowane w studniach o głębokości powyżej 150 cm.

Zasypywanie i zagęszczanie

Po zmontowaniu kanału technologicznego i sprawdzeniu szczelności wykonywana jest zasypka warstwami co 20-30 cm. Pierwsza warstwa do wysokości 30 cm ponad kanał wykonywana jest z piasku bez kamieni. Zagęszczanie lekkim sprzętem do Is ≥ 0,97, unikając bezpośredniego obciążenia kanału. Nad kanałem układana jest taśma ostrzegawcza na głębokości 30 cm pod powierzchnią.

Po zakończeniu zasypki montowane są pokrywy, sprawdzana jest drożność kanału i system odwodnienia. Protokół odbioru zawiera pomiary geodezyjne, wyniki prób szczelności oraz dokumentację fotograficzną. Przed ułożeniem kabli kanał oczyszczany jest z zanieczyszczeń budowlanych. Instruktaż użytkowania przekazywany jest inwestorowi wraz z dokumentacją powykonawczą kanałów instalacyjnych.

Kanał kablowy cena – kompleksowa kalkulacja inwestycji

Kanał kablowy cena kształtowana jest na podstawie przekroju kanału, długości trasy oraz warunków montażu w terenie zabudowanym lub otwartym. Podstawowym parametrem wpływającym na wycenę jest typ kanału – jednokomorowy, dwukomorowy lub wielokomorowy oraz klasa obciążenia. Kanał kablowy cena za metr bieżący jest konkurencyjna wobec innych systemów ochrony kabli, szczególnie przy uwzględnieniu kosztów eksploatacji.

W 2024 roku obserwujemy wzrost inwestycji w infrastrukturę sieciową związany z rozwojem sieci 5G i światłowodów. Kanały kablowe cena obejmuje nie tylko elementy prefabrykowane, ale również pokrywy, uszczelnienia oraz kompletny montaż. Dla projektów przekraczających 500 mb oferowane są rabaty ilościowe sięgające 10-15% wartości zamówienia.

Składniki kosztów budowy kanałów kablowych

Kanał kablowy betonowy cena zależna jest od wymiarów przekroju – kanał 30×30 cm jest o 40% tańszy od kanału 60×60 cm przy tej samej długości. Zastosowanie pokryw żeliwnych zamiast betonowych zwiększa koszt o 30-40%. Kanały kablowe betonowe cena wzrasta o 20-25% dla klasy obciążenia D400 w stosunku do klasy B125. System wielokomorowy jest droższy o 60-80% od jednokomorowego przy tym samym przekroju zewnętrznym.

Kanał kablowy cena – analiza kosztów montażu

Koszt wykopu i zasypki stanowi 30-40% całkowitej inwestycji, gdzie kanały kablowe prefabrykowane cena montażu wynosi 150-250 zł/mb. Głębokość posadowienia powyżej 1,5 m zwiększa koszty o 25% ze względu na konieczność umocnienia wykopu. W 2025 roku prognozowany jest wzrost kosztów robocizny o 8-10%. Kanał technologiczny cena w terenie uzbrojonym jest wyższa o 40-60% ze względu na kolizje z istniejącymi sieciami.

Koszty materiałów i transportu

Transport specjalistyczny stanowi 5-8% wartości zamówienia, gdzie kanały instalacyjne cena franco budowa zależy od odległości z magazynu. Jeden transport mieści 20-30 mb kanału o przekroju 60×60 cm. System studni kablowych co 100-150 m to dodatkowy koszt 2000-3500 zł/szt. W 2024 roku ceny betonu wzrosły o 12%, co wpłynęło na końcową cenę produktów.

Porównanie z innymi systemami ochrony kabli

Analiza ekonomiczna wykazuje, że kanał kablowy cena początkowa jest o 50% wyższa od rurociągów kablowych, ale koszty eksploatacji są o 70% niższe. System kanałowy eliminuje konieczność wymiany uszkodzonych rur przy każdej awarii. Kanał kablowy betonowy cena zawiera trwałą konstrukcję niewymagającą konserwacji przez 100 lat. Możliwość dołożenia dodatkowych kabli bez rozkopywania daje oszczędność przy rozbudowie sieci.

Optymalizacja kosztów przy dużych projektach

Dla inwestycji sieciowych realizowanych etapami kanały kablowe cena może być zoptymalizowana poprzez zamówienia długoterminowe. Standaryzacja przekrojów w całym projekcie obniża koszty produkcji o 10-15%. W 2025 roku planowane jest wprowadzenie programu wsparcia dla budowy infrastruktury światłowodowej. Kanał technologiczny cena w przetargach publicznych uwzględnia 10-letnią gwarancję.

Podsumowując, kanał kablowy cena stanowi uzasadnioną inwestycję w trwałą infrastrukturę techniczną. System prefabrykowany oferuje najlepszy stosunek jakości do ceny w perspektywie całego cyklu życia. W roku 2025 przewidywane jest wprowadzenie innowacji jak kanały z wbudowanym monitoringiem. Dla szczegółowej kalkulacji kanał kablowy cena przygotowywana jest na podstawie projektu wykonawczego. Zapraszamy do kontaktu w celu omówienia parametrów technicznych i otrzymania kompleksowej oferty dostosowanej do Państwa projektu infrastrukturalnego.
