Podciąg sprężony PPR to prefabrykowana belka strunobetonowa z zatopioną kratownicą stalową, przeznaczona do pracy razem z warstwą nadbetonu układaną na budowie. Zastępuje podciąg wylewany na miejscu tam, gdzie strop trzeba podeprzeć na krótkim odcinku, a nie ma miejsca na deskowanie ani na zejście belki poniżej sufitu.

Elementy dostarczamy w długościach od 2,70 do 5,00 m. Metr bieżący waży 21 kg, więc podciąg trafia na kondygnację bez ciężkiego sprzętu, a jego wysokość mieści się w grubości stropu.

Opis Zalety Zastosowanie Dane Montaż Galeria

Previous Next

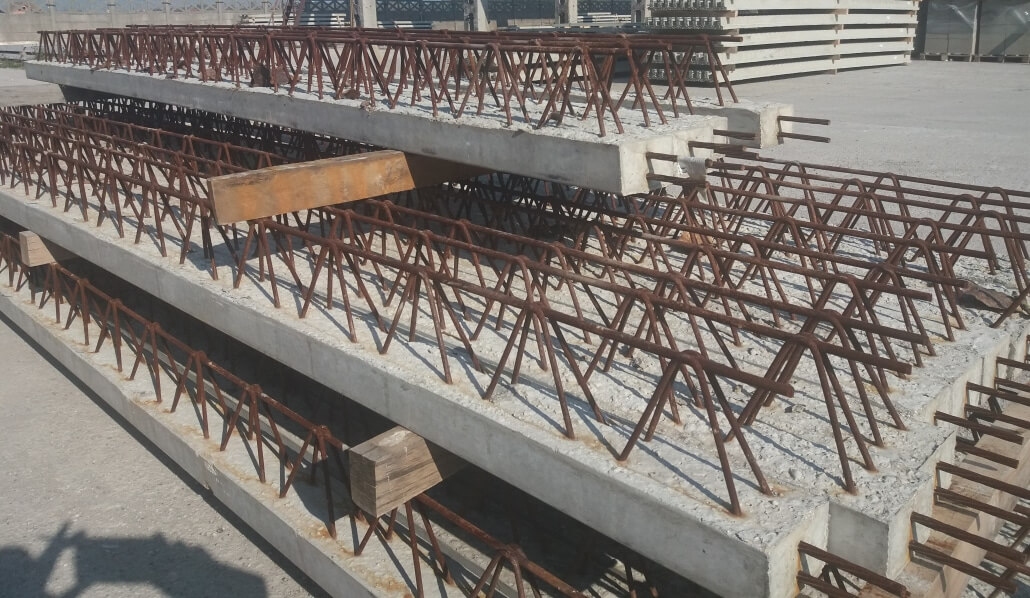

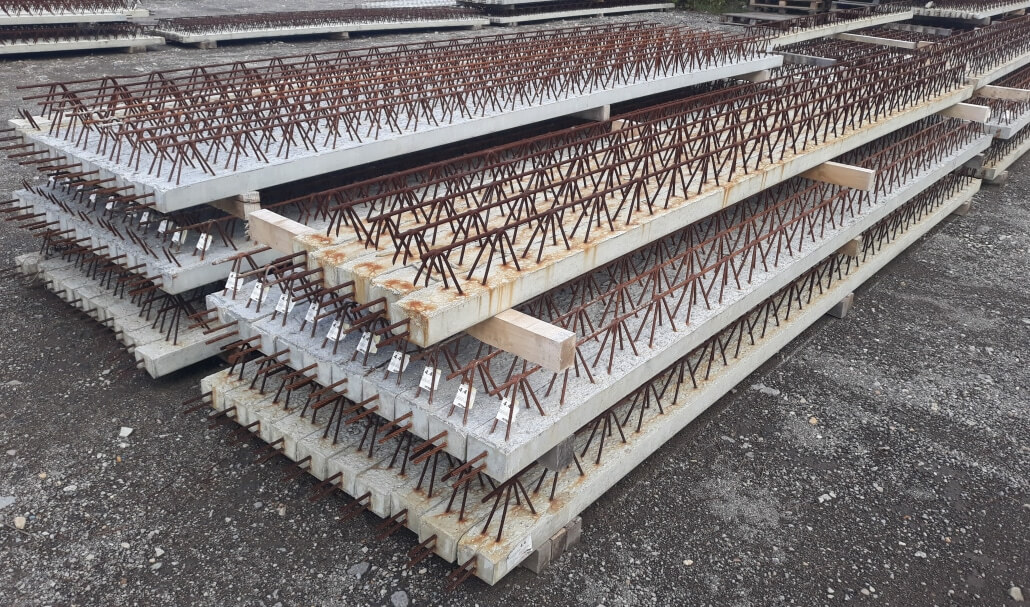

Podciąg sprężony PPR – prefabrykat z kratownicą stalową

PPR jest elementem nośnym konstrukcji i stanowi alternatywę dla standardowych podciągów żelbetowych. Prefabrykat przyjeżdża gotowy, a nośność uzyskuje po zabetonowaniu nadbetonu — wtedy kratownica wystająca ponad belkę zespala ją z warstwą wylaną na budowie i z sąsiednimi elementami stropu.

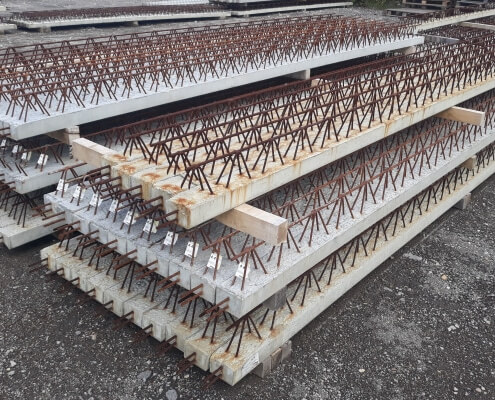

Z czego składa się podciąg sprężony

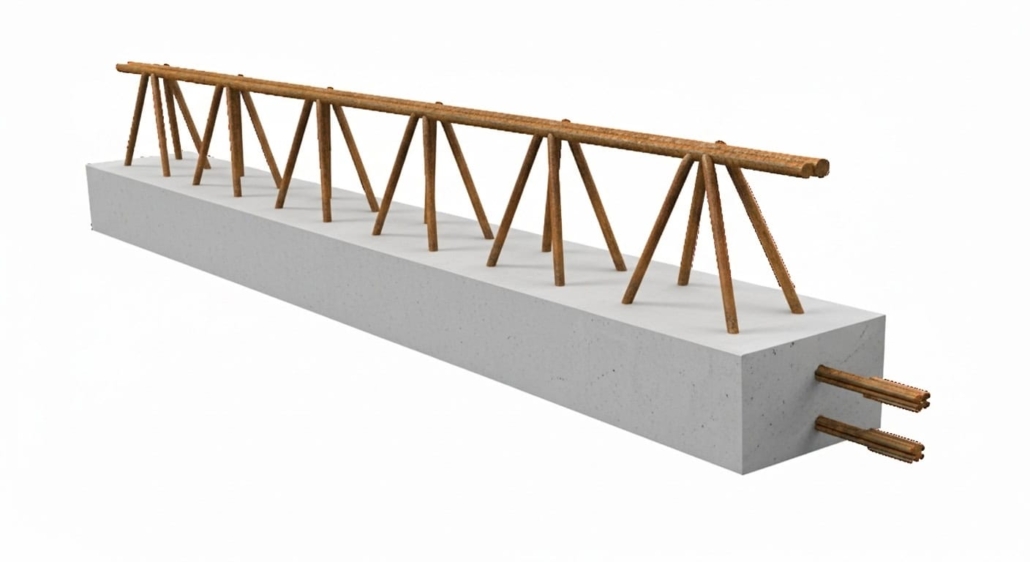

Dolną część elementu tworzy strunobetonowa belka o szerokości 80 mm i wysokości betonu 71 mm, wykonana z betonu klasy C55/67. Ponad nią wystaje stalowa kratownica przestrzenna o szerokości około 115 mm; całkowita wysokość elementu z kratownicą wynosi 180 mm. Kratownica przenosi obciążenia w fazie montażu i po zabetonowaniu wiąże podciąg z nadbetonem — dlatego nie wolno jej docinać.

Długości elementu

Elementy produkowane są w dwóch zakresach gradacji: od 2,70 m do 3,90 m co 30 cm oraz od 4,00 m do 5,00 m co 10 cm. Powyżej 4 metrów skok co 10 cm pozwala dobrać długość dokładnie do rozstawu podpór, bez nadmiaru wystającego poza mur.

Podciąg sprężony a podciąg wylewany na budowie

Przy podciągu wykonywanym na miejscu trzeba zbudować deskowanie, ułożyć zbrojenie i odczekać, aż beton osiągnie wytrzymałość. Tu zostaje wyłącznie podparcie montażowe i betonowanie razem ze stropem. Gdy rozpiętość albo obciążenie wykracza poza zakres PPR, rozwiązaniem pozostaje podciąg żelbetowy prefabrykowany.

Zalety podciągu sprężonego

Wszystkie korzyści biorą się z dwóch cech: element jest lekki i niski. Poniżej także to, co trzeba zaplanować, bo PPR pracuje w ściśle określonym układzie.

Niski ciężar elementu

Metr bieżący podciągu waży 21 kg, więc nawet najdłuższy element o długości 5 m to około 105 kg. Transport na kondygnację nie wymaga żurawia, a rozładunek nie blokuje placu budowy.

Mała wysokość konstrukcyjna

Element ma 180 mm wysokości razem z kratownicą, a jego część betonowa tylko 71 mm. Podciąg mieści się w grubości stropu, nie schodzi poniżej sufitu i nie wymusza obniżenia pomieszczenia ani obudowy.

Beton wysokiej wytrzymałości

Belka wykonana jest z betonu klasy C55/67. Wysoka klasa pozwala uzyskać wymaganą nośność przy przekroju o szerokości 80 mm, a więc przy elemencie, który mieści się między sąsiednimi pustakami stropu.

Odporność ogniowa R60

Podciągi PPR spełniają kryterium R60 przy wytężeniu z uwagi na zginanie w stanie granicznym nośności do 70%. Przy większym wytężeniu tę samą klasę uzyskuje się przez dodatkowe pręty układane w kratownicy albo przez tynk gipsowy na siatce stalowej.

Zastosowanie podciągów sprężonych

PPR pracuje wewnątrz stropu z belek i pustaków, tam gdzie trzeba przenieść obciążenie z pola stropowego na ściany lub słupy zamiast na ścianę, której w danym miejscu nie ma.

Podparcie stropu nad otworem

Najczęstszy przypadek to szeroki otwór w ścianie nośnej — przejście między pomieszczeniami albo wyjście na taras. Podwójny podciąg przejmuje obciążenie z belek stropowych i przekazuje je na mur po obu stronach otworu.

Domy jednorodzinne i budynki niskie

Zakres długości do 5 metrów pokrywa typowe rozpiętości w budownictwie jednorodzinnym. Ponieważ element mieści się w grubości stropu, można go zaplanować także tam, gdzie wysokość pomieszczenia jest już wykorzystana do granic.

Stropy systemowe z belek i pustaków

Podciąg jest częścią rozwiązań systemowych — projektuje się go razem z belkami i pustakami danego stropu, na przykład w systemie, jakim jest strop Rector. Skrajny pustak stropowy Rectobeton nie może przy tym zachodzić na podciąg; między nim a belką zostawia się co najmniej 2 cm.

Budowy bez dostępu dla żurawia

Na działkach ciasnych albo przy przebudowach, gdzie sprzęt nie podjedzie pod budynek, ciężar 21 kg na metr bieżący przesądza o wyborze rozwiązania. Element wnosi się i układa siłami ekipy murarskiej.

Zamiast podciągu wylewanego

Wszędzie tam, gdzie deskowanie podciągu byłoby najbardziej czasochłonnym elementem stropu — nad wąskimi przejściami, w pomieszczeniach o skomplikowanym rzucie — prefabrykat skraca ten etap do ustawienia podpór montażowych.

Dane techniczne podciągu sprężonego

Poniżej wielkości katalogowe elementu oraz warunki, które musi spełnić projekt stropu. Liczbę i długość podciągów w konkretnym stropie ustala projektant konstrukcji.

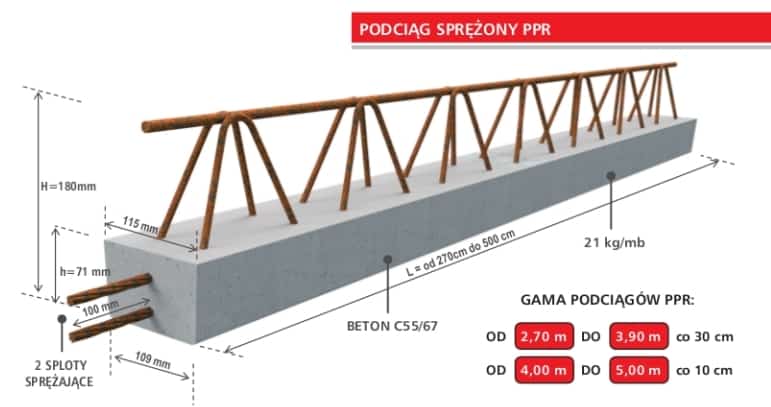

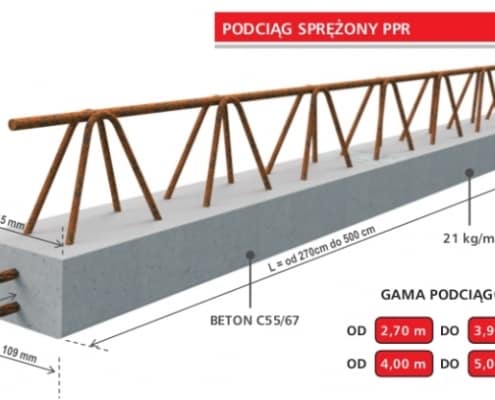

Wymiary przekroju

szerokość belki dołem: 80 mm
wysokość części betonowej: 71 mm
wysokość całkowita z kratownicą: 180 mm
szerokość kratownicy: około 115 mm

Długości i gradacja

od 2,70 m do 3,90 m — co 30 cm
od 4,00 m do 5,00 m — co 10 cm

Ciężar i klasa betonu

Ciężar elementu wynosi 21 kg na metr bieżący, a belka wykonana jest z betonu klasy C55/67. Ciężar podciągu w układzie podwójnym to dwukrotność tej wartości — przy elemencie 5-metrowym około 210 kg na komplet.

Głębokość oparcia

na murze: minimum 7 cm
na belce lub na innym podciągu PPR: 2 cm
na słupie żelbetowym: minimum 2 cm

Jeżeli oparcie belki jest mniejsze niż 7 cm, na skrajach ustawia się dodatkowe podpory montażowe.

Układ podwójny i podpory stałe

Belki PPR stosuje się w układach podwójnych, opartych na ścianach o grubości 24 cm albo na słupach żelbetowych. Pojedynczy element nie jest rozwiązaniem katalogowym.

Odporność ogniowa i dozbrojenie

Kryterium R60 jest spełnione przy wytężeniu na zginanie w stanie granicznym nośności do 70%. Przy wyższym wytężeniu układa się w kratownicy dodatkowe pręty — po jednym na każdy podciąg, o średnicy minimum 12 mm i długości co najmniej równej długości podciągu — albo wykonuje tynk gipsowy na siatce stalowej. Strop oparty na podciągach PPR musi niezależnie spełniać kryteria REI dla swojej klasy.

Zbrojenie wokół podciągu

Nad podciągiem prowadzi się pręt przypodporowy oraz siatkę zbrojeniową w nadbetonie. Górne zbrojenie wieńca stanowią co najmniej dwa pręty o średnicy 12 mm. Skrajny pustak nie może zachodzić na podciąg — zostawia się przy nim co najmniej 2 cm.

Wariant z obniżonymi pustakami

Gdy przy podciągu stosuje się pustaki obniżone, przekrój dozbraja się dodatkowo prętami o średnicy 10 mm rozstawionymi co 25 cm, o długości 75 cm, układanymi na jednej trzeciej długości podciągu po obu jego stronach. Szczegół takiego rozwiązania podaje dokumentacja systemu stropowego.

Montaż podciągu sprężonego krok po kroku

Montaż prowadzi ekipa wykonawcy według projektu stropu. Pięć etapów poniżej wynika z wytycznych składowania i montażu elementów PPR.

1. Składowanie i transport na budowie

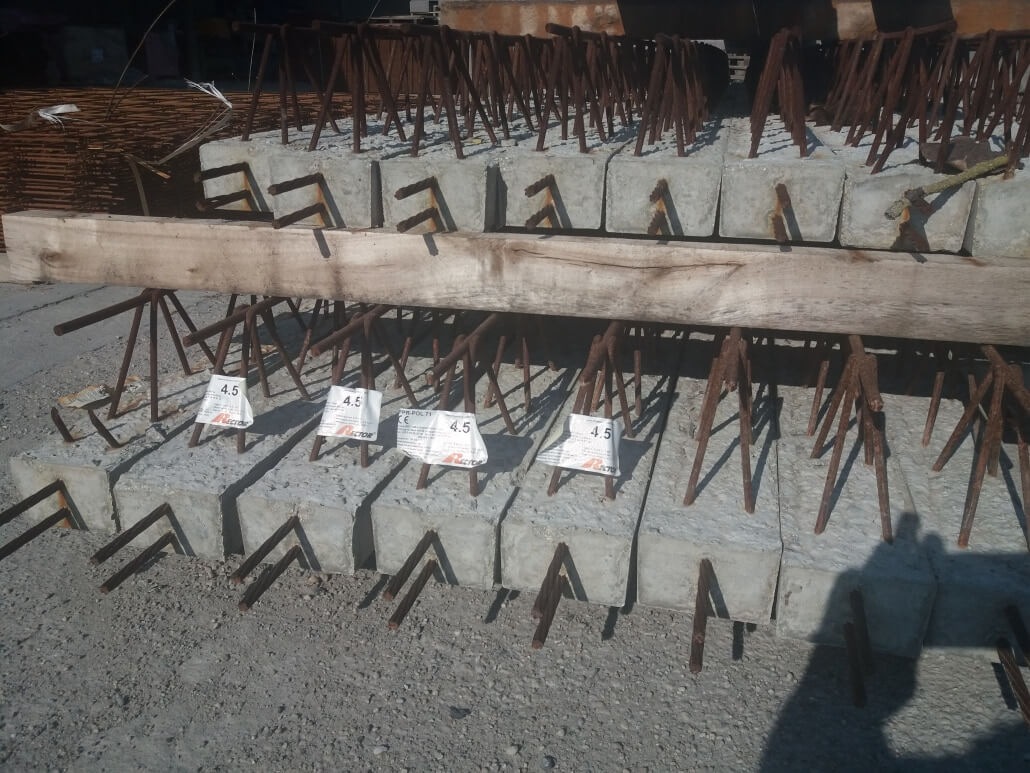

W czasie transportu, składowania i montażu kratownica stalowa musi znajdować się w górnej części podciągu. Przy składowaniu stosuje się przekładki w odległości 20 cm od krawędzi elementu, układane jedna nad drugą w linii pionowej.

2. Ustawienie podpór montażowych

Podciąg podpiera się na czas montażu i dojrzewania stropu. W zależności od długości stosuje się jedną podporę w połowie rozpiętości albo dwie — w dwóch piątych i trzech piątych rozpiętości lub w jednej trzeciej i dwóch trzecich. Układ podpór wskazuje projekt.

3. Ułożenie belek i oparcie na podporach stałych

Elementy układa się w komplecie po dwie sztuki, opierając je na ścianie grubości 24 cm lub na słupie żelbetowym. Oparcie na murze wynosi minimum 7 cm, na słupie i na innej belce — 2 cm. Przy mniejszym oparciu na murze ustawia się skrajne podpory montażowe. Wystającej z belki kratownicy nie wolno docinać przy montażu stropu.

4. Zbrojenie strefy podciągu

Wokół podciągu układa się pręt przypodporowy, górne zbrojenie wieńca z co najmniej dwóch prętów o średnicy 12 mm oraz siatkę w nadbetonie. Na tym etapie dokłada się też pręty przeciwogniowe, jeśli wytężenie podciągu przekracza 70%, oraz dozbrojenie przy pustakach obniżonych. Skrajny pustak odsuwa się od podciągu o minimum 2 cm.

5. Betonowanie i usunięcie podpór

Nadbeton wykonuje się razem z betonowaniem wieńców, tak by podciąg i strop pracowały jako jedna konstrukcja. Podpory montażowe pozostają do czasu uzyskania przez strop odpowiedniej wytrzymałości — moment ich usunięcia określa projekt i decyzja kierownika budowy.
