Słup telekomunikacyjny betonowy

Słup telekomunikacyjny

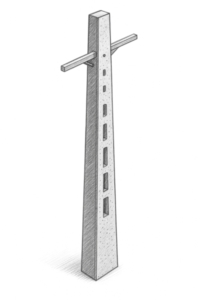

Słup telekomunikacyjny to prefabrykowany element konstrukcyjny wykonany z betonu sprężonego metodą wirowania, służący do budowy napowietrznych linii teletechnicznych oraz instalacji światłowodowych. Produkowany jest z betonu klasy C40/50 zbrojonego stalą sprężającą, zapewniając nośność od 4 do 16 kN przy wysokościach od 8 do 12 metrów. Stosowany jest przez operatorów telekomunikacyjnych, dostawców internetu oraz przy budowie sieci 5G jako trwałe rozwiązanie infrastruktury sieciowej.

Dla każdego projektu słup telekomunikacyjny cena kalkulowana jest indywidualnie, z uwzględnieniem typu słupa, wysokości oraz ilości zamawianych elementów. Gwarantujemy konkurencyjne warunki cenowe, szybką dostawę na plac budowy oraz zgodność z normami technicznymi operatorów telekomunikacyjnych. Zapraszamy po bezpłatną wycenę dostosowaną do Państwa projektu sieciowego.

Zapytaj o cenę!

Opis Zalety Zastosowanie Dane Montaż Cena Galeria Realizacje FAQ

Previous Next

Słup telekomunikacyjny prefabrykowany – podstawa infrastruktury telekomunikacyjnej

Słup telekomunikacyjny stanowi kluczowy element konstrukcyjny napowietrznych sieci telekomunikacyjnych, umożliwiający prowadzenie kabli miedzianych, światłowodowych oraz instalację urządzeń transmisyjnych. Konstrukcja wykonywana jest metodą wirowania z betonu klasy C40/50 o wytrzymałości charakterystycznej na ściskanie 40 MPa. Zbrojenie podłużne ze stali sprężającej Y1860S7 oraz spiralne ze stali A-IIIN gwarantuje nośność dostosowaną do obciążeń od kabli, osprzętu oraz sił środowiskowych.

Technologia produkcji słup telefoniczny wykorzystuje metodę odśrodkowego formowania betonu w stalowych formach obrotowych. Prędkość wirowania 400-600 obr/min zapewnia idealne zagęszczenie mieszanki betonowej i gładką powierzchnię zewnętrzną. Dojrzewanie w komorach parowych w temperaturze 60-80°C przyspiesza osiągnięcie wymaganej wytrzymałości. Proces kontrolowany komputerowo gwarantuje powtarzalność parametrów każdego elementu.

System typów słupy teletechniczne obejmuje pełną gamę rozwiązań dla różnych zastosowań. Słupy liniowe typu T-8 i T-10 o wysokościach 8 i 10 metrów dla sieci lokalnych. Słupy magistralne T-11 i T-12 dla linii szkieletowych o zwiększonych rozpiętościach. Słupy specjalne narożne i krańcowe o podwyższonej nośności. Każdy typ dostępny w kilku klasach wytrzymałości dostosowanych do ilości kabli.

Konstrukcja słup teletechniczny charakteryzuje się stożkowym kształtem o zbieżności 15-18 mm/m. Średnica u podstawy 280-380 mm, w wierzchołku 160-180 mm w zależności od typu. Grubość ścianki 50-70 mm zapewnia odpowiednią sztywność. Otwory montażowe dla haków i uchwytów rozmieszczone co 50 cm wysokości. System uziemienia zintegrowany z konstrukcją słupa dla ochrony przed przepięciami.

Parametry wytrzymałościowe słupy telefoniczne dostosowane są do współczesnych wymagań. Siła łamiąca w wierzchołku od 4 kN dla słupów przyłączeniowych do 16 kN dla magistralnych. Moment zginający u podstawy 30-200 kNm. Odporność na obciążenia pionowe od ciężaru kabli i oblodzenia do 3 kN. Współczynnik bezpieczeństwa 2,5 według norm branżowych operatorów.

Wykończenie powierzchni słupy telekomunikacyjne zapewnia trwałość w warunkach atmosferycznych. Klasa ekspozycji XC4, XF2 gwarantuje odporność na karbonatyzację i cykle zamrażania-rozmrażania. Opcjonalna impregnacja hydrofobowa zwiększa odporność na wnikanie wody. Oznakowanie numerem ewidencyjnym operatora i datą produkcji. Malowanie pasami ostrzegawczymi w strefach szczególnego zagrożenia.

Zalety słupa telekomunikacyjnego prefabrykowanego

Wyjątkowa trwałość i żywotność konstrukcji

Słup telekomunikacyjny z betonu sprężonego zachowuje parametry użytkowe przez minimum 50 lat eksploatacji. Brak korozji w przeciwieństwie do słupów stalowych wymagających regularnej konserwacji. Odporność na czynniki atmosferyczne, promieniowanie UV oraz sól drogową. Powierzchnia gładka nie absorbuje wilgoci, zapobiegając degradacji materiału. Brak konieczności malowania i konserwacji przez cały okres użytkowania.

Kompatybilność z nowoczesnymi technologiami

Konstrukcja słup telefoniczny przystosowana do montażu infrastruktury 5G i światłowodów. Możliwość instalacji anten sektorowych i urządzeń transmisyjnych do 50 kg. Otwory montażowe umożliwiają prowadzenie do 20 kabli światłowodowych. System uchwytów dla muf i przełącznic światłowodowych. Zintegrowane kanały kablowe dla ochrony delikatnych włókien.

Szybkość montażu słupa teletechnicznego

Słupy teletechniczne prefabrykowane gotowe do instalacji bezpośrednio po dostarczeniu. Montaż w wykopie w ciągu 2-3 godzin przy użyciu żurawia samochodowego. Otwory montażowe wykonane fabrycznie eliminują wiercenie na budowie. System nie wymaga czasu wiązania jak przy słupach wylewanych na miejscu. Możliwość natychmiastowego naciągania kabli po ustawieniu.

Ekonomiczność rozwiązania

Cena słup teletechniczny betonowy konkurencyjna względem alternatyw kompozytowych. Brak kosztów konserwacji przez 50 lat eksploatacji generuje oszczędności. Transport nawet 30-40 słupów jednym zestawem naczepowym. Możliwość demontażu i ponownego wykorzystania przy modernizacjach sieci. Niskie koszty utrzymania redukują OPEX operatorów.

Bezpieczeństwo eksploatacji i obsługi

Słupy telefoniczne betonowe nie przewodzą prądu zapewniając bezpieczeństwo monterów. Stabilność konstrukcji przy kolizjach drogowych – słup pęka kontrolowanie. System stopni złazowych umożliwia bezpieczny dostęp serwisowy. Zintegrowane punkty asekuracji dla pracy na wysokości. Oznakowanie ostrzegawcze widoczne z odległości.

Zgodność z normami branżowymi

Słupy telekomunikacyjne certyfikowane przez głównych operatorów: Orange, T-Mobile, Plus, Play. Spełnienie wymagań technicznych dla infrastruktury krytycznej. Aprobaty techniczne dla wszystkich typów słupów. Badania typu w akredytowanych laboratoriach. System zarządzania jakością ISO 9001 w produkcji.

Uniwersalność zastosowania

Prefabrykowany słup telekomunikacyjny dostępny w wersjach dla wszystkich funkcji w sieci. Słupy przelotowe dla odcinków prostych linii. Narożne dla zmian kierunku trasy do 90°. Odporowe dla zwiększonych rozpiętości przęseł. Krańcowe dla zakończeń linii i rozgałęzień. Możliwość stosowania w terenach miejskich i wiejskich.

Odporność na warunki środowiskowe

Słup telefoniczny betonowy przystosowany do ekstremalnych warunków klimatycznych. Mrozoodporność F150 – brak uszkodzeń przy wielokrotnym zamrażaniu. Odporność na obciążenia szadzią według II strefy klimatycznej. Wytrzymałość na wiatr do 150 km/h przy pełnym obciążeniu kablami. Zachowanie parametrów w temperaturach od -40°C do +60°C.

Zastosowanie słupa telekomunikacyjnego w różnych typach sieci

Słup telekomunikacyjny w sieciach dostępowych stanowi podstawę lokalnej infrastruktury telekomunikacyjnej. Sieci FTTH wykorzystują słupy T-8 i T-10 do rozprowadzenia światłowodów do budynków. Typowe rozpiętości przęseł 40-60 metrów przy kablach samonośnych. System pozwala na prowadzenie do 96 włókien w jednym kablu. Montaż muf rozgałęźnych i splittersów bezpośrednio na słupach.

Sieci szkieletowe operatorów wykorzystują słup telefoniczny typu T-11 i T-12 dla magistral. Linie międzymiastowe wymagają słupów o nośności 10-16 kN. Prowadzenie kabli o pojemności 144-288 włókien światłowodowych. System redundantny z dwoma niezależnymi trasami kablowymi. Możliwość instalacji regeneratorów sygnału co 80-100 km.

Infrastruktura 5G wymaga gęstej sieci słupy teletechniczne dla stacji bazowych. Small celle montowane na słupach co 200-500 m w obszarach miejskich. Słupy o wysokości 10-12 m optymalne dla pokrycia zasięgiem. Zasilanie i światłowód doprowadzane w osłonach po słupie. Możliwość instalacji kilku operatorów na jednym słupie.

Sieci kablowe telewizji wykorzystują słup teletechniczny do dystrybucji sygnału. Prowadzenie kabli koncentrycznych RG-11 i światłowodów hybrydowych. Wzmacniacze liniowe montowane na słupach co 500-800 m. System zasilania napięciem 60V prowadzony wraz z sygnałem. Odgałęzienia do budynków przez tapy i splittery.

Przyłącza abonenckie realizowane na słupy telefoniczne typu T-8. Połączenie sieci dystrybucyjnej z instalacją wewnętrzną budynku. Słupy przyłączeniowe o wysokości 8 m i sile łamiącej 4-6 kN. Montaż skrzynek przyłączeniowych i zapasów kabla. Możliwość obsługi do 10 lokali z jednego słupa.

Linie awaryjne i tymczasowe wykorzystują mobilność słupy telekomunikacyjne betonowych. Szybkie przywracanie łączności po awariach i klęskach żywiołowych. Tymczasowe trasy kablowe podczas remontów dróg i mostów. Słupy przestawne dla imprez masowych i wydarzeń plenerowych. System pozwala na relokację infrastruktury w 24 godziny.

Parametry techniczne słupa telekomunikacyjnego

Słup telekomunikacyjny produkowany jest zgodnie z normą branżową ZN-96/TPSA-023 oraz wymaganiami technicznymi operatorów. Beton konstrukcyjny klasy minimum C40/50 o wytrzymałości charakterystycznej na ściskanie 40 MPa. Zbrojenie główne stalą sprężającą Y1860S7 o wytrzymałości 1860 MPa. Zbrojenie spiralne drutem φ4-5 mm ze stali A-IIIN w rozstawie 50-80 mm.

Wymiary znormalizowanych typów słup telefoniczny według standardów telekomunikacyjnych. T-8: wysokość 8 m, średnica podstawy 280 mm, wierzchołka 160 mm, masa 1200 kg. T-10: wysokość 10 m, podstawa 320 mm, wierzchołek 170 mm, masa 1650 kg. T-11: wysokość 11 m, podstawa 340 mm, wierzchołek 175 mm, masa 1950 kg. T-12: wysokość 12 m, podstawa 360 mm, wierzchołek 180 mm, masa 2300 kg.

Parametry wytrzymałościowe słupy teletechniczne określone dla różnych klas obciążenia. Siła łamiąca charakterystyczna: 4,0 kN, 6,0 kN, 8,0 kN, 10,0 kN, 12,5 kN, 16,0 kN. Moment zginający u podstawy od 30 do 200 kNm. Strzałka ugięcia przy obciążeniu 70% siły łamiącej max 3% wysokości. Współczynnik bezpieczeństwa γm = 2,5 dla obciążeń normalnych.

Osprzęt montażowy słup teletechniczny wykonany ze stali ocynkowanej ogniowo. Haki do mocowania kabli J1, J2, J3 o nośności 2-5 kN. Uchwyty uniwersalne UK dla różnych średnic kabli. Wsporniki pod mufy i przełącznice o nośności do 50 kg. Stopnie złazowe co 40 cm dla obsługi. Tabliczki informacyjne i ostrzegawcze z blachy aluminiowej.

System posadowienia słupy telefoniczne dostosowany do warunków gruntowych. Głębokość posadowienia 1,3-1,8 m w zależności od wysokości słupa. Wykop o wymiarach dołu 0,6×0,6 m, góry 1,2×1,2 m. Podsypka żwirowa 10 cm dla drenażu. Zasypka gruntem rodzimym z zagęszczeniem warstwami. Opcjonalne fundamenty prefabrykowane B1, B2 dla gruntów słabonośnych.

Parametry środowiskowe słupy telekomunikacyjne zgodne ze strefami klimatycznymi. Obciążenie wiatrem: strefa I – 250 N/m², strefa II – 350 N/m². Obciążenie oblodzeniem normowe i katastrofalne. Temperatura obliczeniowa: -30°C do +40°C. Klasa ekspozycji betonu XC4, XF2. Otulina zbrojenia minimum 20 mm dla klasy środowiska.

Montaż słupa telekomunikacyjnego – proces instalacji

Przygotowanie terenu stanowi pierwszy etap budowy linii telekomunikacyjnej. Wytyczenie geodezyjne trasy i lokalizacji słup telekomunikacyjny z dokładnością ±10 cm. Uzyskanie zgód właścicieli działek i zarządców dróg na prowadzenie linii. Wykonanie przekopów kontrolnych dla sprawdzenia kolizji z istniejącym uzbrojeniem. Zabezpieczenie placu budowy zgodnie z projektem organizacji ruchu.

Wykonanie wykopów pod słupy realizowane koparką łańcuchową lub łyżkową. Wymiary wykopu dla słup telefoniczny T-10: dół 60×60 cm, góra 120×120 cm, głębokość 150 cm. Kontrola głębokości z tolerancją ±5 cm dla zachowania wysokości słupa nad terenem. W gruntach nawodnionych stosowanie pompowania lub igłofiltrów. Zabezpieczenie ścian wykopów w gruntach sypkich.

Transport i rozładunek słupy teletechniczne wymaga odpowiedniego sprzętu. Transport zestawem naczepowym do 40 słupów jednocześnie. Rozładunek żurawiem samochodowym HDS o udźwigu minimum 8 ton. Składowanie tymczasowe na podkładach drewnianych co 2,5 m długości. Kontrola wizualna słupów przed montażem pod kątem uszkodzeń.

Stawianie słupów realizowane żurawiem z wykorzystaniem zawiesi tekstylnych. Podnoszenie słup teletechniczny za punkt równowagi około 1/3 długości od wierzchołka. Wprowadzenie podstawy do wykopu z kontrolą pionu teodolitem. Stabilizacja tymczasowa podporami drewnianymi przed zasypaniem. Orientacja otworów montażowych zgodnie z projektem linii kablowej.

Zasypywanie i zagęszczanie wykopu wokół słupy telefoniczne warstwami co 25 cm. Stosowanie gruntu rodzimego przesianego bez kamieni większych niż 5 cm. Zagęszczanie ubijakami mechanicznymi do wskaźnika Is≥0,95. Formowanie kopca wokół słupa o wysokości 15 cm i średnicy 100 cm. W terenach zalewowych stosowanie zasypki betonowej C8/10.

Montaż osprzętu i kabli na słupy telekomunikacyjne po ustabilizowaniu. Instalacja haków i uchwytów kablowych na wysokościach projektowych. Naciąganie kabli z zachowaniem zwisów 1:20 dla kompensacji termicznej. Montaż muf i zapasów kabla z zachowaniem promieni gięcia. Wykonanie uziemień ochronnych słupów narożnych i co piątego przelotowego. Pomiary reflektometryczne i testy transmisyjne po zakończeniu.

Słup telekomunikacyjny cena 2026 – aktualne stawki rynkowe

Słup telekomunikacyjny cena w roku 2026 kształtuje się na poziomie zależnym od typu słupa, wysokości oraz zamawianej ilości. Koszt standardowego słupa T-10 o sile łamiącej 6 kN wynosi od kwot konkurencyjnych względem innych technologii konstrukcyjnych. Całkowita inwestycja obejmuje również transport, rozładunek oraz montaż, co stanowi dodatkowe 35-45% wartości samego słupa.

Struktura kosztów według typów słupów

Typ i parametry słupa determinują główną część kosztów. Słup telefoniczny cena podstawowego typu T-8/4 stanowi bazę kalkulacji dla przyłączy. Słup T-10/6 droższy o 30-35% ze względu na większą wysokość i masę. Słupy T-11 i T-12 o nośności 10-16 kN kosztują 60-100% więcej. Słupy specjalne narożne i krańcowe droższe o 40-50% od przelotowych. W 2026 roku ceny wzrosły o 7-9% głównie przez wyższe koszty energii i stali sprężającej.

Wpływ ilości na cenę jednostkową

Wielkość zamówienia znacząco wpływa na negocjacje cenowe. Słupy teletechniczne cena przy zakupie 10-50 sztuk jest podstawowa rynkowa. Zamówienia 50-200 słupów uzyskują rabat 5-8%. Kontrakty na powyżej 500 sztuk mogą liczyć na obniżki 10-15%. Umowy ramowe dla operatorów z odbiorem sukcesywnym dają najlepsze warunki. Minimalne zamówienie to zazwyczaj 5 sztuk ze względu na koszty transportu.

Koszty transportu i logistyki

Transport stanowi istotną pozycję przy słupach betonowych. Słup teletechniczny cena transportu zależy od odległości i ilości elementów. Zestaw naczepowy przewozi 30-40 słupów T-10 jednocześnie. Koszt transportu na 100 km to 10-15% wartości ładunku. Rozładunek HDS wliczony przy dostawie powyżej 20 sztuk. W 2026 roku prognozowany wzrost kosztów transportu o 4-6% przez wyższe ceny paliwa.

Koszty montażu i posadowienia

Instalacja to znacząca część inwestycji liniowej. Słupy telefoniczne cena montażu obejmuje wykop, ustawienie i zasypanie. Koszt robocizny i sprzętu dla jednego słupa to 25-35% jego wartości. Wykopy w terenach zurbanizowanych zwiększają koszty o 40-60%. Przekopy kontrolne i nadzory właścicieli sieci to dodatkowe koszty. Montaż osprzętu kablowego stanowi odrębną pozycję kosztorysową.

Porównanie z alternatywnymi rozwiązaniami

Analiza ekonomiczna różnych technologii słupów telekomunikacyjnych. Słupy telekomunikacyjne cena betonowych początkowo wyższa o 15% od drewnianych, ale TCO niższe o 40%. Słupy kompozytowe 2-3 razy droższe, stosowane tylko w specjalnych lokalizacjach. Słupy stalowe wymagają malowania co 7-10 lat generując dodatkowe koszty. Całkowity koszt posiadania dla betonu najniższy w perspektywie 30 lat eksploatacji.

Finansowanie i programy wsparcia

Możliwości dofinansowania budowy infrastruktury telekomunikacyjnej. Słup telefoniczny betonowy cena może być obniżona przez dotacje z POPC dla obszarów białych plam. Dofinansowanie do 85% kosztów kwalifikowanych dla projektów szerokopasmowych. Programy wojewódzkie wspierające rozwój sieci 5G.

Podsumowując, słup telekomunikacyjny cena w 2026 roku dla standardowego typu T-10/6 kształtuje się na poziomie konkurencyjnym względem alternatyw. Na rok 2027 prognozowane stabilizowanie cen przy możliwym spadku kosztów stali o 2-3%. Słupy teletechniczne cena obejmuje produkt najwyższej jakości z certyfikatami wszystkich operatorów telekomunikacyjnych. Dokładna wycena przygotowywana jest bezpłatnie na podstawie projektu technicznego i harmonogramu dostaw.
