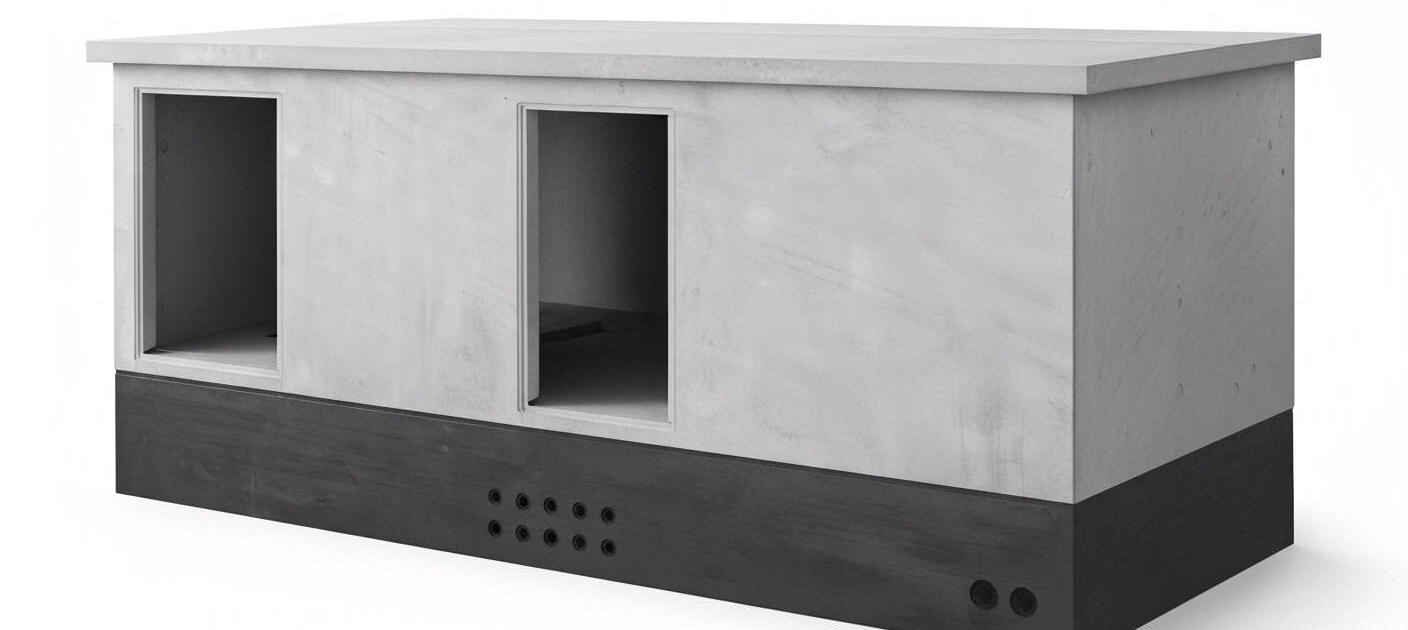

Stacja trafo to prefabrykowany obiekt elektroenergetyczny wykonany z żelbetowych elementów modułowych, służący do transformacji napięcia średniego 15/20 kV na niskie 0,4 kV. Produkowana jest z betonu klasy C40/50 o zwiększonej odporności ogniowej REI 120, wyposażona w rozdzielnice SN i nn, transformator oraz kompletną instalację elektryczną. Stosowana jest przez zakłady energetyczne, przemysł oraz farmy OZE jako niezawodne rozwiązanie dystrybucji energii elektrycznej.

Dla każdego projektu stacja trafo cena kalkulowana jest indywidualnie, z uwzględnieniem mocy transformatora, typu obudowy oraz zakresu wyposażenia elektrycznego. Gwarantujemy konkurencyjne warunki cenowe, kompleksową realizację od projektu po odbiór techniczny oraz zgodność ze standardami operatorów sieci. Zapraszamy po bezpłatną wycenę dostosowaną do Państwa potrzeb.

Zapytaj o cenę!

Opis Zalety Zastosowanie Dane Galeria Realizacje FAQ

Previous Next

Stacja trafo prefabrykowana – kluczowy element infrastruktury energetycznej

Stacja trafo stanowi niezbędny element sieci elektroenergetycznej, umożliwiający transformację i rozdział energii elektrycznej na poziomie lokalnym. Konstrukcja opiera się na prefabrykowanych modułach żelbetowych wykonanych z betonu klasy C40/50 o zwiększonej wodoszczelności W10 i mrozoodporności F200. System modułowy umożliwia konfigurację stacji dla mocy transformatorów od 100 do 2500 kVA, dostosowanych do zapotrzebowania odbiorców.

Elementy konstrukcyjne stacja transformatorowa produkowane są w technologii wibroprasowanej z zastosowaniem form stalowych. Ściany o grubości 12-15 cm zbrojone podwójną siatką ze stali A-IIIN zapewniają wytrzymałość mechaniczną i odporność ogniową REI 120. Fundament zintegrowany z konstrukcją lub wykonywany jako osobna płyta żelbetowa grubości 25 cm gwarantuje stabilność obiektu na gruncie o nośności minimum 150 kPa.

System prefabrykacji stacje trafo obejmuje kompleksowe wyposażenie elektryczne montowane fabrycznie. Rozdzielnica średniego napięcia w izolacji SF6 lub powietrznej typu SafeRing/SafePlus. Transformator olejowy lub żywiczny o mocach znormalizowanych: 100, 160, 250, 400, 630, 800, 1000, 1250, 1600, 2000, 2500 kVA. Rozdzielnica niskiego napięcia z wyłącznikami i zabezpieczeniami dostosowanymi do schematu zasilania.

Konstrukcja stacje transformatorowe zapewnia odpowiednią wentylację i chłodzenie urządzeń. System wentylacji grawitacyjnej z kratkami w dolnej i górnej części ścian o powierzchni czynnej minimum 0,5 m² na 100 kVA mocy. Opcjonalnie wentylacja wymuszona sterowana termostatem. Kanały kablowe w podłodze umożliwiają wprowadzenie kabli SN i nn bez naruszania konstrukcji.

Technologia wykonania stacja trafo kontenerowa pozwala na szybką instalację i relokację. Obudowa kontenerowa z paneli warstwowych lub betonu komórkowego montowana na ramie stalowej. Transport jako całość lub w modułach składanych na miejscu. System podnoszenia i transportu za pomocą uchwytów transportowych obliczonych na 1,5-krotność masy stacji. Możliwość ustawienia na fundamentach punktowych lub płycie.

Wyposażenie dodatkowe stacja transformatorowa zwiększa funkcjonalność i bezpieczeństwo. System telemechaniki i zdalnego sterowania SCADA. Układ pomiaru energii z licznikami elektronicznymi. Bateria kondensatorów do kompensacji mocy biernej. System sygnalizacji stanów awaryjnych i alarmowych. Oświetlenie wewnętrzne i zewnętrzne LED. Instalacja przeciwpożarowa z czujkami dymu i temperatury.

Zalety stacji trafo prefabrykowanej

Szybkość realizacji inwestycji

Stacja trafo prefabrykowana montowana jest w ciągu 1-2 dni na przygotowanym fundamencie. Produkcja w warunkach fabrycznych skraca czas realizacji o 60% względem budowy tradycyjnej. Kompletne wyposażenie elektryczne montowane i testowane w zakładzie eliminuje prace na budowie. Możliwość uruchomienia stacji w ciągu 48 godzin od dostarczenia na miejsce instalacji.

Najwyższa jakość i trwałość konstrukcji

Prefabrykowana stacja transformatorowa wykonana z betonu C40/50 zachowuje parametry przez minimum 50 lat eksploatacji. Odporność ogniowa REI 120 przewyższa wymagania norm o 100%. Wodoszczelność W10 eliminuje zawilgocenie urządzeń elektrycznych. Powierzchnie wewnętrzne gładkie, malowane farbami epoksydowymi odpornymi na wyładowania łukowe.

Kompaktowość i oszczędność miejsca

Stacje trafo w wykonaniu prefabrykowanym zajmują o 40% mniej powierzchni niż tradycyjne. Wymiary zewnętrzne dla mocy 630 kVA to zaledwie 4,5 x 2,5 m. Możliwość ustawienia przy granicy działki dzięki konstrukcji niepalnej. Zintegrowany fundament eliminuje dodatkowe roboty ziemne i betonowe.

Mobilność stacji kontenerowej

Stacja trafo kontenerowa umożliwia łatwą relokację w przypadku zmiany lokalizacji. Transport w całości dźwigiem lub na naczepie niskopodwoziowej. Możliwość wykorzystania jako stacji tymczasowej podczas remontów. System modułowy pozwala na rozbudowę o dodatkowe pola i urządzenia.

Bezpieczeństwo eksploatacji

Konstrukcja stacje transformatorowe zapewnia pełną ochronę personelu i urządzeń. Przedziały SN i nn całkowicie odseparowane z niezależnym dostępem. System blokad uniemożliwia nieprawidłowe operacje łączeniowe. Uziemienie obudowy zintegrowane z instalacją ochronną. Drzwi antywłamaniowe z zamkami wielopunktowymi.

Zgodność ze standardami operatorów

Stacja trafo spełnia wymagania techniczne wszystkich operatorów sieci dystrybucyjnych. Certyfikaty zgodności dla TAURON, ENERGA, PGE, ENEA. Dokumentacja techniczna zgodna z wymogami przyłączeniowymi. Możliwość dostosowania do indywidualnych specyfikacji zakładów energetycznych.

Niskie koszty eksploatacji

Prefabrykowana stacja transformatorowa minimalizuje koszty utrzymania. Konstrukcja bezobsługowa przez pierwsze 10 lat eksploatacji. Straty energii o 30% niższe dzięki nowoczesnym transformatorom. Brak konieczności malowania i konserwacji obudowy betonowej. Łatwy dostęp serwisowy do wszystkich urządzeń.

Ekologiczność rozwiązania

Stacje trafo produkowane z materiałów w pełni podlegających recyklingowi. Transformatory suche eliminują ryzyko wycieku oleju. Izolacja SF6 w szczelnych układach bez emisji do atmosfery. Możliwość wyposażenia w panele fotowoltaiczne na potrzeby własne stacji. Redukcja hałasu poniżej 45 dB dzięki izolacji akustycznej.

Zastosowanie stacji trafo w różnych sektorach

Stacja trafo w zakładach przemysłowych stanowi podstawowe ogniwo zasilania hal produkcyjnych i linii technologicznych. Stacje o mocy 630-1600 kVA obsługują średnie zakłady z obciążeniem 500-1200 kW. Lokalizacja wewnątrz hal lub jako wolnostojące przy elewacji. System podwójnego zasilania z układem SZR zapewnia ciągłość produkcji. Kompensacja mocy biernej zintegrowana ze stacją poprawia współczynnik cosφ do 0,95.

Farmy fotowoltaiczne wykorzystują stacja transformatorowa jako element wyprowadzenia mocy do sieci dystrybucyjnej. Stacje 630-2500 kVA dla farm o mocy 500-2000 kWp. Transformatory dostosowane do pracy z falownikami – uzwojenia Dyn11, wzmocniona izolacja. Rozdzielnica nn z polami odpływowymi dla stringów DC/AC. Monitoring produkcji energii zintegrowany z systemem SCADA operatora.

Osiedla mieszkaniowe wymagają niezawodnych stacje trafo zapewniających zasilanie budynków wielorodzinnych. Typowe moce 400-630 kVA dla osiedli 200-500 mieszkań. Lokalizacja w wydzielonych miejscach z zachowaniem odległości od zabudowań. Obudowa wyciszona akustycznie do poziomu 40 dB. Estetyczne wykończenie elewacji dopasowane do architektury osiedla.

Centra handlowe i biurowce stosują stacje transformatorowe jako główne punkty zasilania. Moce 1000-2500 kVA dostosowane do obciążenia klimatyzacji i oświetlenia. Lokalizacja w podziemiach lub na dachach budynków. Transformatory suche eliminujące ryzyko pożaru. Integracja z BMS budynku dla optymalizacji zużycia energii.

Infrastruktura komunalna wykorzystuje kompaktowe stacja trafo kontenerowa do zasilania obiektów rozproszonych. Oczyszczalnie ścieków, przepompownie, ujęcia wody wymagają mocy 100-400 kVA. Mobilność kontenerów umożliwia szybką instalację. Wykonanie odporne na trudne warunki środowiskowe. Telemechanika pozwala na zdalne monitorowanie z dyspozytorni.

Elektromobilność wymaga budowy stacja trafo słupowa dla stacji ładowania pojazdów. Moce 250-630 kVA dla hubów ładowania z 10-50 stanowiskami. Lokalizacja na parkingach przy autostradach i centrach miast. Możliwość rozbudowy wraz ze wzrostem liczby ładowarek. System zarządzania mocą optymalizuje wykorzystanie transformatora między ładowarkami.

Parametry techniczne stacji trafo

Stacja trafo projektowana jest zgodnie z normami PN-EN 62271-202 dla prefabrykowanych stacji transformatorowych oraz PN-EN 61936-1 dla instalacji elektroenergetycznych prądu przemiennego. Obudowa z betonu klasy minimum C40/50 o wytrzymałości na ściskanie 40 MPa. Zbrojenie stalą A-IIIN w ilości 100-120 kg/m³. Klasa ekspozycji XC4, XF2 według PN-EN 206.

Wymiary znormalizowanych typów stacja transformatorowa dostosowane do mocy transformatora. Typ ST-20/630: długość 4400 mm, szerokość 2500 mm, wysokość 2600 mm. ST-20/1000: 5200x2800x2700 mm. ST-20/1600: 6000x3000x2800 mm. ST-20/2500: 7200x3200x3000 mm. Masa własna od 8 do 25 ton w zależności od wielkości. Grubość ścian 120-150 mm, dachu 100-120 mm.

Parametry elektryczne stacje trafo zgodne ze standardami operatorów. Napięcie górne: 6, 10, 15, 20, 30 kV. Napięcie dolne: 0,4/0,23 kV. Układ połączeń transformatora: Dyn5, Yyn0, Dyn11. Częstotliwość: 50 Hz. Prąd zwarciowy: 16-25 kA/1s. Stopień ochrony: IP23D dla wnętrza, IP43 dla obudowy. Kategoria dostępności: LSA lub LSC.

Wyposażenie elektryczne stacja trafo wymiary rozdzielnic dostosowane do konfiguracji. Rozdzielnica SN typu RMU w izolacji SF6: 3-4 pola liniowe, 1 pole transformatorowe. Przekładniki prądowe 50-600/5A kl.0,5. Ograniczniki przepięć 24 kV. Rozdzielnica nn: do 8 pól odpływowych 630A, pole główne 2500A. Wyłączniki kompaktowe z zabezpieczeniami elektronicznymi.

Transformatory w stacje transformatorowe spełniające wymagania ekoprojektu. Transformatory olejowe hermetyczne: straty zgodne z rozporządzeniem 548/2014, poziom Tier 2. Transformatory suche żywiczne: klasa izolacji F, stopień ochrony IP00 lub IP23. Regulacja napięcia ±2×2,5% przełącznikiem beznapięciowym. Wyposażenie: termometry, buchholz, zawór przelewowy.

Parametry środowiskowe stacja trafo kontenerowa dostosowane do warunków eksploatacji. Temperatura pracy: -25°C do +40°C. Wilgotność względna: do 95%. Wysokość n.p.m.: do 1000 m bez deklasacji. Poziom hałasu: <45 dB(A) w odległości 2m dla 630 kVA, <48 dB(A) dla 1000 kVA. Odporność sejsmiczna: przyspieszenie 0,3g poziome, 0,2g pionowe. [/av_textblock] [/av_tab_sub_section][av_tab_sub_section tab_title='Montaż' icon_select='image_top' icon='ue856' font='entypo-fontello' tab_image='36052' tab_image_style='' vertical_align='middle' color='' inactive_color='' color_hover='' inactive_color_hover='' background_color='' src='' attachment='' attachment_size='' background_attachment='scroll' background_position='top left' background_repeat='no-repeat' tab_deeplink='' custom_class='' template_class='' av_uid='av-1zp78in' sc_version='1.0'] [av_textblock fold_type='' fold_height='' fold_more='Czytaj dalej' fold_less='Read less' fold_text_style='' fold_btn_align='' textblock_styling_align='' textblock_styling='' textblock_styling_gap='' textblock_styling_mobile='' size='' av-desktop-font-size='' av-medium-font-size='' av-small-font-size='' av-mini-font-size='' font_color='' color='' fold_overlay_color='' fold_text_color='' fold_btn_color='theme-color' fold_btn_bg_color='' fold_btn_font_color='' size-btn-text='' av-desktop-font-size-btn-text='' av-medium-font-size-btn-text='' av-small-font-size-btn-text='' av-mini-font-size-btn-text='' fold_timer='' z_index_fold='' id='' custom_class='' template_class='' element_template='' one_element_template='' av_uid='av-mfnwl2gy' sc_version='1.0' admin_preview_bg='']

Montaż stacji trafo – proces instalacji

Przygotowanie fundamentu stanowi pierwszy etap instalacji obiektu. Fundament pod stacja trafo wykonywany jako płyta żelbetowa o wymiarach większych o 50 cm od obrysu stacji. Grubość płyty 25-30 cm z betonu C25/30 zbrojonego siatką górną i dolną #12. Poziomowanie z dokładnością ±5 mm na całej powierzchni. Instalacja rur osłonowych dla kabli SN i nn zgodnie z projektem przyłączy.

Transport i rozładunek prefabrykatu wymaga specjalistycznego sprzętu. Stacja transformatorowa transportowana w całości na naczepie niskopodwoziowej do 25 ton. Rozładunek dźwigiem samojezdnym o udźwigu minimum 35 ton. Wykorzystanie 4 uchwytów transportowych rozmieszczonych symetrycznie w dachu. Ustawienie na fundamencie z użyciem rolek lub płyt ślizgowych. Poziomowanie końcowe podkładkami stalowymi.

Montaż wyposażenia elektrycznego w stacje trafo realizowany częściowo fabrycznie. Transformator wprowadzany przez otwór montażowy w dachu lub ścianie czołowej. Ustawienie na szynach jezdnych z możliwością wysunięcia do serwisu. Podłączenie uzwojeń górnego i dolnego napięcia szynami lub kablami. Napełnienie olejem transformatorowym do poziomu nominalnego. Test izolacji przed uruchomieniem.

Wykonanie przyłączy kablowych stacje transformatorowe według projektu uzgodnionego z operatorem. Kable SN wprowadzane przez przepusty w podłodze do przedziału rozdzielnicy. Montaż głowic kablowych napowietrznych lub wnętrzowych zgodnie z technologią producenta kabli. Przyłącze nn kablami o przekroju dostosowanym do mocy stacji. Test ciągłości żył i rezystancji izolacji.

Instalacje pomocnicze w stacja trafo kontenerowa zwiększają funkcjonalność. Montaż oświetlenia wewnętrznego LED z wyłącznikami przy wejściach. Gniazda serwisowe 230V z zabezpieczeniem różnicowo-prądowym. System wentylacji wymuszonej z termostatem ustawionym na 35°C. Instalacja przeciwpożarowa z czujkami dymu w przedziale transformatora. Okablowanie telemechaniki do szafki RTU.

Uruchomienie i odbiór techniczny stacja trafo przeprowadzany komisyjnie. Pomiary rezystancji izolacji obwodów SN i nn megaomomierzem. Test wytrzymałości elektrycznej napięciem probierczym 28 kV dla SN. Pomiar rezystancji uziemienia – wymagane <4Ω. Próba działania zabezpieczeń i automatyki. 72-godzinna próba obciążeniowa z pomiarem temperatury. Protokół odbioru według wymogów operatora sieci. [/av_textblock] [/av_tab_sub_section][av_tab_sub_section tab_title='Cena' icon_select='image_top' icon='ue80e' font='entypo-fontello' tab_image='36049' tab_image_style='' vertical_align='middle' color='' inactive_color='' color_hover='' inactive_color_hover='' background_color='' src='' attachment='' attachment_size='' background_attachment='scroll' background_position='top left' background_repeat='no-repeat' tab_deeplink='' custom_class='' template_class='' av_uid='av-1yw9533' sc_version='1.0'] [av_textblock fold_type='' fold_height='' fold_more='Czytaj dalej' fold_less='Read less' fold_text_style='' fold_btn_align='' textblock_styling_align='' textblock_styling='' textblock_styling_gap='' textblock_styling_mobile='' size='' av-desktop-font-size='' av-medium-font-size='' av-small-font-size='' av-mini-font-size='' font_color='' color='' fold_overlay_color='' fold_text_color='' fold_btn_color='theme-color' fold_btn_bg_color='' fold_btn_font_color='' size-btn-text='' av-desktop-font-size-btn-text='' av-medium-font-size-btn-text='' av-small-font-size-btn-text='' av-mini-font-size-btn-text='' fold_timer='' z_index_fold='' id='' custom_class='' template_class='' element_template='' one_element_template='' av_uid='av-mfnwlf6u' sc_version='1.0' admin_preview_bg='']

Stacja trafo cena 2026 – aktualne koszty realizacji

Stacja trafo cena w roku 2026 kształtuje się na poziomie zależnym od mocy transformatora, typu obudowy oraz zakresu wyposażenia elektrycznego. Koszt kompletnej stacji 20/0,4 kV o mocy 630 kVA w obudowie betonowej z podstawowym wyposażeniem wynosi od kwot konkurencyjnych na rynku. Całkowita inwestycja obejmuje projekt, dostawę, montaż, uruchomienie oraz odbiory techniczne.

Struktura kosztów według mocy transformatora

Moc transformatora determinuje wielkość całej stacji i jej cenę. Stacja transformatorowa cena dla mocy 250 kVA stanowi bazę odniesienia. Stacja 400 kVA droższa o 20-25%, 630 kVA o 40-45%, 1000 kVA o 70-80%, 1600 kVA podwaja koszty. W 2026 roku ceny transformatorów wzrosły o 12% ze względu na droższe materiały magnetyczne i miedź.

Różnice cenowe typów konstrukcji

Rodzaj obudowy znacząco wpływa na budżet inwestycji. Stacje trafo cena w wykonaniu betonowym prefabrykowanym jest najkorzystniejsza ekonomicznie. Stacja kontenerowa z paneli warstwowych droższa o 15-20%. Wykonanie murowane tradycyjne zwiększa koszty o 30-40% i wydłuża czas realizacji. Stacje typu kioskowego kompaktowe droższe o 25-30% przy mniejszej funkcjonalności.

Koszty wyposażenia elektrycznego

Aparatura rozdzielcza stanowi 40-50% wartości stacji. Stacja trafo kontenerowa cena z rozdzielnicą w izolacji SF6 wyższa o 30% od rozwiązań powietrznych. Transformator olejowy stanowi 25-30% kosztów, suchy żywiczny droższy o 40-50%. Układy telemechaniki i zdalnego sterowania zwiększają cenę o 10-15%. W roku 2026 prognozowany wzrost cen aparatury o 5-7%.

Transport i montaż w różnych lokalizacjach

Logistyka i instalacja to 10-15% całkowitych nakładów. Stacja trafo cena transportu zależy od odległości i gabarytów – od kilku do kilkunastu tysięcy złotych. Przygotowanie fundamentu to koszt 8-12% wartości stacji. Przyłącza kablowe SN i nn mogą stanowić nawet 20-30% kosztów przy długich trasach. Trudne warunki terenowe zwiększają koszty montażu o 15-20%.

Koszty dokumentacji i odbiorów

Formalności stanowią istotną część budżetu. Stacje transformatorowe cena projektu technicznego to 3-5% wartości inwestycji. Uzgodnienia z operatorem sieci i nadzory podczas budowy to kolejne 2-3%. Badania i pomiary odbiorowe przez uprawnione laboratoria kosztują 2-3% wartości stacji. W 2025 roku możliwe uproszczenie procedur dla stacji prefabrykowanych z certyfikatami.

Podsumowując, stacja trafo cena w 2026 roku dla standardowej konfiguracji 630 kVA wynosi konkurencyjne kwoty rynkowe z pełnym wyposażeniem. Na rok 2027 prognozowane stabilizowanie cen przy możliwym spadku kosztów transformatorów o 3-5%. Stacja transformatorowa cena obejmuje kompleksowe rozwiązanie “pod klucz” z gwarancją producenta i serwisem pogwarancyjnym. Dokładna wycena przygotowywana jest bezpłatnie na podstawie bilansu mocy i warunków przyłączenia.
