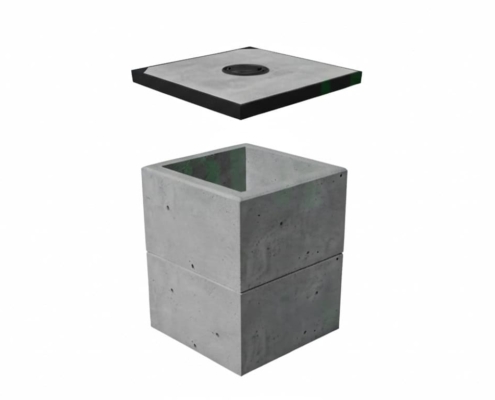

Studnia kablowa

studnia kablowa

Studnia kablowa to prefabrykowany element infrastruktury telekomunikacyjnej i energetycznej wykonany z betonu klasy C35/45, służący do prowadzenia i rozgałęziania kabli podziemnych. Produkowana jest w typach SK-1, SK-2, SK-3, SK-4 oraz SKR-1, SKR-2 zgodnie z normami ZN-96/TP SA, zapewniając kompatybilność z sieciami operatorów telekomunikacyjnych. Stosowana jest przy budowie sieci światłowodowych, elektrycznych oraz teletechnicznych jako trwałe rozwiązanie umożliwiające łatwy dostęp serwisowy.

Dla każdego projektu studnia kablowa cena kalkulowana jest indywidualnie, z uwzględnieniem typu studni, wyposażenia w pokrywę oraz ilości zamawianych elementów. Gwarantujemy konkurencyjne warunki cenowe, szybką dostawę na budowę oraz kompleksowe doradztwo techniczne. Zapraszamy po bezpłatną wycenę dostosowaną do Państwa inwestycji.

Zapytaj o cenę!

Opis Zalety Zastosowanie Dane Cena Galeria Realizacje FAQ

Previous Next

Studnia kablowa prefabrykowana – kluczowy element infrastruktury

Studnia kablowa stanowi niezbędny element podziemnej infrastruktury telekomunikacyjnej i elektroenergetycznej, umożliwiający dostęp do kabli, ich łączenie oraz konserwację. Konstrukcja składa się z prefabrykowanych kręgów betonowych, dennicy oraz pokrywy żeliwnej lub betonowej. Produkcja wykorzystuje beton klasy C35/45 o zwiększonej wodoszczelności W8 oraz mrozoodporności F150, gwarantując trwałość w zmiennych warunkach gruntowo-wodnych.

System typów studnia kablowa SK 1, SK-2, SK-3 i SK-4 określa gabaryty i przeznaczenie poszczególnych wariantów. SK-1 o wymiarach wewnętrznych 80×80 cm służy do prostych przejść kablowych. SK-2 (120×120 cm) stosowana jest na skrzyżowaniach tras. SK-3 (150×150 cm) i SK-4 (200×200 cm) przeznaczone są dla węzłów rozdzielczych z dużą liczbą kabli. Wysokości robocze wynoszą od 150 do 250 cm w zależności od głębokości ułożenia kanalizacji.

Konstrukcja studnie kablowe opiera się na modułowym systemie kręgów o wysokości 50, 60 lub 100 cm. Ściany o grubości 12-15 cm zbrojone są siatką stalową φ8-10 mm zapewniającą wytrzymałość na parcie gruntu. W ścianach wykonane są otwory przepustowe dla rur kanalizacji kablowej o średnicach 110 i 160 mm. System uszczelnień gumowych EPDM gwarantuje szczelność przejść kablowych.

Prefabrykowana studnia kablowa SK 2 oraz większe typy wyposażane są w stopnie złazowe ze stali nierdzewnej lub żeliwa, rozmieszczone co 25-30 cm. Drabiny kablowe montowane wewnątrz umożliwiają uporządkowane prowadzenie wiązek kabli. Konsole i uchwyty pozwalają na instalację muf kablowych oraz urządzeń aktywnych. Dennica z betonu C40/50 posiada wyprofilowany spadek do studzienki odwodnieniowej.

Technologia produkcji studnia kablowa betonowa wykorzystuje formy stalowe z wibroprasowaniem, zapewniając gładką powierzchnię wewnętrzną i precyzyjne wymiary. Każdy element poddawany jest kontroli szczelności oraz testom wytrzymałościowym. Impregnacja hydrofobowa powierzchni betonowych zwiększa odporność na wnikanie wody i soli. System zarządzania jakością ISO 9001 gwarantuje powtarzalność parametrów.

Pokrywy do studnie kablowe telekomunikacyjne dostępne są w różnych klasach obciążenia. Klasa A15 (15 kN) dla terenów zielonych, B125 (125 kN) dla chodników, C250 (250 kN) dla parkingów, D400 (400 kN) dla jezdni. Włazy żeliwne z wypełnieniem betonowym redukują hałas przy przejeździe pojazdów. System blokady antywandałowej zabezpiecza przed nieuprawnionym dostępem do infrastruktury.

Zalety studni kablowej prefabrykowanej

Trwałość i odporność na warunki środowiskowe

Studnia kablowa wykonana z betonu C35/45 zachowuje parametry użytkowe przez minimum 50 lat. Wodoszczelność W8 zabezpiecza przed infiltracją wód gruntowych do wnętrza. Mrozoodporność F150 gwarantuje brak spękań przy cyklach zamrażania i rozmrażania. Odporność na agresję chemiczną gruntu klasy XA2 zapewnia trwałość w różnych warunkach geologicznych.

Szybkość montażu studni kablowych

Prefabrykowane elementy studnia kablowa SK 1 umożliwiają montaż kompletnej studni w ciągu 2-3 godzin. Kręgi łączone na uszczelki gumowe nie wymagają dodatkowego uszczelniania. System modułowy pozwala na dostosowanie wysokości do lokalnych warunków. Gotowe otwory przepustowe eliminują konieczność wiercenia w betonie na budowie.

Uniwersalność zastosowania

Studnie kablowe kompatybilne są ze wszystkimi systemami kanalizacji kablowej. Możliwość stosowania dla sieci telekomunikacyjnych, energetycznych, światłowodowych i teletechnicznych. Różne typy SK-1 do SK-4 pokrywają pełne spektrum potrzeb – od prostych przejść po skomplikowane węzły. System rozbudowy umożliwia dodawanie kolejnych kręgów przy modernizacji sieci.

Łatwość eksploatacji i serwisu

Studnia kablowa SK 2 z przestronnym wnętrzem zapewnia komfortową pracę monterów. Stopnie złazowe i drabiny kablowe ułatwiają dostęp do wszystkich poziomów. Konsole i uchwyty pozwalają na uporządkowane prowadzenie kabli. System odwodnienia z pompką lub grawitacyjny zapobiega zalewaniu infrastruktury.

Bezpieczeństwo studni kablowej betonowej

Studnia kablowa betonowa z pokrywą antywandałową chroni infrastrukturę krytyczną. Włazy z zamkiem uniemożliwiają dostęp osobom nieupoważnionym. Klasy obciążenia D400 wytrzymują ruch ciężkich pojazdów. System wentylacji zapobiega gromadzeniu się gazów niebezpiecznych.

Ekonomiczność rozwiązania

Inwestycja w prefabrykowane studnie kablowe telekomunikacyjne zwraca się przez eliminację awarii sieci. Trwałość 50-letnia oznacza brak kosztów wymiany przez dekady. Łatwy dostęp serwisowy redukuje czas i koszty napraw o 60%. Możliwość rozbudowy bez wymiany całej studni obniża koszty modernizacji.

Zgodność z normami branżowymi

Studnie kablowe produkowane według norm ZN-96/TP SA akceptowane są przez wszystkich operatorów. Certyfikaty ITB i deklaracje zgodności CE gwarantują jakość. Spełnienie wymagań Orange, Netia, TAURON, PGE ułatwia odbiorcy techniczne. Dokumentacja techniczna zgodna z wymogami prawa budowlanego.

Odporność na obciążenia dynamiczne

Studnia kablowa przenosi obciążenia od ruchu kołowego bez odkształceń. Konstrukcja odporna na wibracje od transportu ciężkiego. Zbrojenie stalowe zapobiega pękaniu przy osiadaniu gruntu. System dylatacji kompensuje naprężenia termiczne i mechaniczne.

Zastosowanie studni kablowej w różnych sektorach

Studnia kablowa znajduje szerokie zastosowanie w budowie sieci telekomunikacyjnych operatorów komórkowych i internetowych. W sieciach światłowodowych FTTH służy jako punkt dystrybucyjny dla osiedli mieszkaniowych, umożliwiając rozdzielenie kabli magistralnych na przyłącza abonenckie. Typ SK-2 stosowany jest na skrzyżowaniach tras, gdzie następuje zmiana kierunku lub rozgałęzienie sieci. Węzły szkieletowe wymagają większych typów SK-3 lub SK-4 mieszczących mufy i splittery optyczne.

Energetyka zawodowa wykorzystuje studnia kablowa SK 1 przy liniach kablowych średniego i niskiego napięcia. System studni co 50-100 metrów umożliwia przeciąganie kabli przy zachowaniu dopuszczalnych promieni gięcia. W stacjach transformatorowych stosowane są studnie SK-3 jako komory przyłączeniowe. Farmy fotowoltaiczne i wiatrowe wymagają rozbudowanej sieci studni dla kabli sterowniczych i przesyłowych.

Infrastruktura miejska wymaga instalacji studnie kablowe przy wszystkich przejściach pod jezdniami i skrzyżowaniach. System inteligentnego miasta (smart city) bazuje na gęstej sieci studni dla czujników, kamer i sygnalizacji. Oświetlenie uliczne LED wymaga studni rozdzielczych co 200-300 metrów. Parkingi z ładowarkami samochodów elektrycznych potrzebują studni typu SK-2 dla kabli zasilających.

Obiekty przemysłowe stosują studnia kablowa SK 2 do prowadzenia kabli technologicznych między halami. Zakłady produkcyjne wymagają separacji kabli sterowniczych od siłowych w osobnych studniach. Centra logistyczne z automatycznymi systemami sortowania instalują studnie co 30-50 metrów. Przemysł chemiczny i rafineryjny stosuje studnie w wykonaniu Ex dla stref zagrożonych wybuchem.

Transport kolejowy i drogowy wykorzystuje studnia kablowa betonowa wzdłuż linii komunikacyjnych. Systemy sterowania ruchem kolejowym wymagają studni co 500-1000 metrów przy torach. Autostrady wyposażone w ITS potrzebują studni przy bramownicach i kamerach. Tunele i wiadukty wymagają specjalnych studni ewakuacyjnych z instalacjami bezpieczeństwa.

Telekomunikacja mobilna 5G wymaga gęstej sieci studnie kablowe telekomunikacyjne dla małych stacji bazowych. Mikro i piko komórki instalowane co 100-200 metrów potrzebują studni SK-1 dla przyłączy. Systemy DAS w obiektach wielkopowierzchniowych bazują na sieci wewnętrznych studni kablowych. Centra danych wymagają redundantnych tras kablowych z studniami SK-4 dla tysięcy włókien światłowodowych.

Parametry techniczne studni kablowej

Studnia kablowa produkowana jest zgodnie z normą branżową ZN-96/TP SA-023 oraz PN-B-10729:1999 dotyczącą kanalizacji kablowej. Konstrukcja wykonana z betonu klasy minimum C35/45 o wytrzymałości charakterystycznej na ściskanie 35 MPa. Zbrojenie ze stali klasy A-IIIN w ilości minimum 80 kg/m³ betonu. Wodoszczelność W8, nasiąkliwość < 5%, mrozoodporność F150. Wymiary znormalizowanych typów studnia kablowa SK 1 określone są precyzyjnie. SK-1: wymiary wewnętrzne 800×800 mm, zewnętrzne 1040×1040 mm. SK-2: wewnętrzne 1200×1200 mm, zewnętrzne 1480×1480 mm. SK-3: wewnętrzne 1500×1500 mm, zewnętrzne 1780×1780 mm. SK-4: wewnętrzne 2000×2000 mm, zewnętrzne 2300×2300 mm. Wysokości robocze od 1500 do 2500 mm.

Elementy składowe systemu studnie kablowe obejmują pełną gamę komponentów. Kręgi o wysokościach 500, 600, 1000 mm, grubość ścianki 120-150 mm. Dennice grubości 150-200 mm z wyprofilowanym spadkiem 2%. Zwężki redukcyjne umożliwiające stosowanie mniejszych pokryw. Pierścienie odciążające i dystansowe wysokości 60-150 mm. Masa kręgu SK-2 h=1000 mm wynosi około 1800 kg.

Otwory przepustowe w studnia kablowa SK 2 rozmieszczone są symetrycznie. Standardowe średnice 110 mm dla rur HDPE oraz 160 mm dla rur przepustowych. Ilość otworów: SK-1 do 4 szt/ścianę, SK-2 do 6 szt/ścianę, SK-3 do 8 szt/ścianę, SK-4 do 12 szt/ścianę. Możliwość wykonania otworów dodatkowych według projektu. Tolerancja położenia otworów ±20 mm.

Wyposażenie wewnętrzne studnia kablowa betonowa dostosowane do funkcji. Stopnie złazowe stalowe ocynkowane lub z żeliwa co 250-330 mm, nośność 2 kN. Drabiny kablowe szerokości 200-400 mm, nośność 1,5 kN/m. Konsole pod mufy o nośności 0,5 kN. Uchwyty kablowe co 1500 mm. System uziemienia z bednarki ocynkowanej 30×4 mm.

Pokrywy i włazy dla studnie kablowe telekomunikacyjne spełniają normy PN-EN 124. Klasy obciążenia: A15 (15 kN), B125 (125 kN), C250 (250 kN), D400 (400 kN). Włazy okrągłe φ600 mm lub kwadratowe 600×600 mm. Pokrywy betonowe zbrojone 800×800 do 2000×2000 mm. Wypełnienie betonowe włazów tłumi hałas < 30 dB. System ryglowania i blokady antykradzieżowej. [/av_textblock] [/av_tab_sub_section][av_tab_sub_section tab_title='Montaż' icon_select='image_top' icon='ue856' font='entypo-fontello' tab_image='36052' tab_image_style='' vertical_align='middle' color='' inactive_color='' color_hover='' inactive_color_hover='' background_color='' src='' attachment='' attachment_size='' background_attachment='scroll' background_position='top left' background_repeat='no-repeat' tab_deeplink='' custom_class='' template_class='' av_uid='av-1zp78in' sc_version='1.0'] [av_textblock fold_type='' fold_height='' fold_more='Czytaj dalej' fold_less='Read less' fold_text_style='' fold_btn_align='' textblock_styling_align='' textblock_styling='' textblock_styling_gap='' textblock_styling_mobile='' size='' av-desktop-font-size='' av-medium-font-size='' av-small-font-size='' av-mini-font-size='' font_color='' color='' fold_overlay_color='' fold_text_color='' fold_btn_color='theme-color' fold_btn_bg_color='' fold_btn_font_color='' size-btn-text='' av-desktop-font-size-btn-text='' av-medium-font-size-btn-text='' av-small-font-size-btn-text='' av-mini-font-size-btn-text='' fold_timer='' z_index_fold='' id='' custom_class='' template_class='' element_template='' one_element_template='' av_uid='av-mfnwl2gy' sc_version='1.0' admin_preview_bg='']

Montaż studni kablowej – instrukcja wykonania

Przygotowanie wykopu stanowi pierwszy etap instalacji systemu. Wykop pod studnia kablowa wykonuje się o wymiarach większych od gabarytu studni o minimum 50 cm z każdej strony. Głębokość wykopu to wysokość studni plus 30 cm na podbudowę. Ściany wykopu zabezpiecza się szalunkami lub wykonuje ze skarpami o nachyleniu 1:1. Dno wyrównuje się i zagęszcza do wskaźnika Is≥0,95.

Wykonanie podbudowy pod dennicę zapewnia stabilność konstrukcji. Warstwa pospółki lub tłucznia 0-31,5 mm grubości 20 cm stanowi podłoże drenażowe. Na niej układa się chudy beton C8/10 grubości 10 cm jako warstwę wyrównawczą. Dla studnia kablowa SK 1 i większych typów w gruntach słabonośnych stosuje się płytę żelbetową C25/30 grubości 20 cm zbrojoną siatką φ12.

Montaż dennicy i kręgów realizowany jest dźwigiem samochodowym. Dennica studnie kablowe osadzana jest na warstwie zaprawy cementowej M10 grubości 2-3 cm. Poziomowanie wykonuje się z dokładnością ±5 mm. Pierwszy krąg montuje się na uszczelce gumowej EPDM, dociskając równomiernie po obwodzie. Kolejne kręgi układa się z zachowaniem pionowości, kontrolowanej w dwóch prostopadłych kierunkach.

Wykonanie przejść kablowych w studnia kablowa SK 2 wymaga precyzji. Otwory dla rur przepustowych wycina się diamentowymi koronkami w miejscach wyznaczonych projektem. Rury HDPE 110 lub 160 mm osadza się ze spadkiem 2% w kierunku studni. Uszczelnienie pierścieniami gumowymi lub pianką poliuretanową zapewnia wodoszczelność. Długość rur wystających do wnętrza studni 10-15 cm.

Montaż wyposażenia wewnętrznego studnia kablowa betonowa następuje po osadzeniu konstrukcji. Stopnie złazowe montuje się w otworach wywierconych co 25-30 cm, osadzając chemicznie lub mechanicznie. Drabiny kablowe mocuje się kołkami rozporowymi M12 co 150 cm. Konsole pod mufy instaluje się na wysokości 100-150 cm od dna. System uziemienia łączy się z bednarką wyprowadzoną na zewnątrz.

Zasypywanie wykopu i montaż pokrywy kończy instalację. Obsypkę studnie kablowe telekomunikacyjne wykonuje się piaskiem lub gruntem rodzimym bez kamieni, warstwami co 30 cm z zagęszczeniem. Pierścień odciążający układa się na poziomie -5 cm od nawierzchni. Pokrywa lub właz osadzany jest w ramie na zaprawie, z regulacją do poziomu terenu. Test szczelności wodą potwierdza prawidłowość montażu.

Studnia kablowa cena – kompleksowa kalkulacja inwestycji

Studnia kablowa cena 2024 – aktualne stawki rynkowe

Studnia kablowa cena w roku 2024 kształtuje się na poziomie zależnym od typu studni, wysokości oraz klasy pokrywy. Koszt standardowej studni SK-1 o wysokości 180 cm z włazem D400 wynosi od kwot uwzględniających wszystkie elementy prefabrykowane. Całkowita wycena obejmuje dennicę, kręgi, pokrywę oraz akcesoria montażowe, dając pełny obraz nakładów materiałowych.

Struktura kosztów poszczególnych typów

Analiza cenowa pokazuje różnice między typami studni. Studnia kablowa SK 1 cena stanowi bazę odniesienia dla pozostałych typów. SK-2 droższa o 40-50% ze względu na większe gabaryty i masę. SK-3 kosztuje 80-100% więcej niż SK-1. Największa SK-4 może być 2,5-3 razy droższa od podstawowego typu. W 2024 roku ceny betonu wzrosły o 5-7%, co przełożyło się na podwyżki o 3-4%.

Wpływ wysokości na cenę studni

Głębokość instalacji znacząco wpływa na budżet. Studnie kablowe cena za studnię o wysokości 150 cm jest podstawowa. Każde dodatkowe 50 cm wysokości zwiększa koszt o 15-20%. Studnia 250 cm droższa o 40-50% od płytkiej 150 cm. Elementy dystansowe 60 cm kosztują mniej niż pełne kręgi 100 cm, pozwalając na optymalizację kosztów.

Koszty pokryw i włazów

Wybór klasy obciążenia pokrywy istotnie wpływa na cenę. Studnia kablowa betonowa cena z pokrywą betonową A15 jest najniższa. Właz żeliwny B125 droższy o 50-70%. Klasa D400 dla ruchu kołowego zwiększa koszt o 100-150%. Włazy z wypełnieniem betonowym droższe o 20-30% od standardowych żeliwnych. W 2025 roku prognozowany wzrost cen żeliwa o 4-6%.

Transport i koszty logistyczne

Dostawa ciężkich elementów stanowi znaczącą pozycję budżetową. Studnie kablowe cennik transportu zależy od odległości i ilości. Studnia SK-2 waży około 3,5 tony komplet – transport HDS w promieniu 50 km to koszt dodatkowy. Przy zamówieniu powyżej 10 studni możliwy rabat logistyczny 10-15%. Rozładunek dźwigiem na budowie wliczany w cenę przy większych zamówieniach.

Montaż i roboty ziemne

Instalacja stanowi 30-40% całkowitych kosztów. Studnia kablowa SK 2 cena montażu obejmuje wykop, podbudowę i zasypanie. Wykop mechaniczny i wywóz urobku 150-200 zł/m³. Montaż studni dźwigiem 500-800 zł/szt. Wykonanie przejść kablowych 50-80 zł/otwór. W roku 2025 spodziewany wzrost kosztów robocizny o 5-8%.

Podsumowując, studnia kablowa cena w 2024 roku dla standardowej SK-1 wysokości 180 cm z włazem D400 kształtuje się na konkurencyjnym poziomie. Na rok 2025 prognozowane utrzymanie stabilnych cen prefabrykatów przy możliwym wzroście kosztów transportu i montażu. Studnie kablowe cena obejmuje kompletny system gotowy do instalacji z gwarancją zgodności z normami branżowymi. Dokładna wycena przygotowywana jest bezpłatnie na podstawie specyfikacji projektowej.
