Styrkeegenskaper for prefabrikkerte systemer

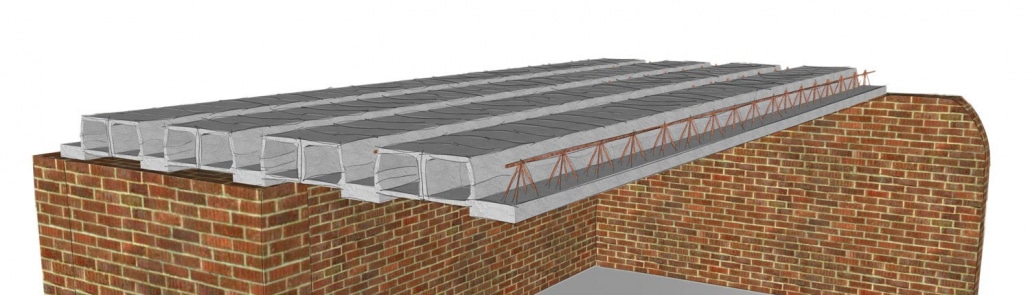

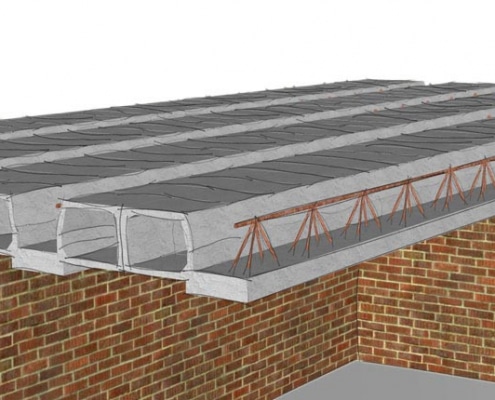

De tekniske parameterne for de prefabrikkerte gulvene er nøyaktig definert og garantert av produsenten i samsvar med EN 13369 og Eurokode 2. For Teriva-systemet varierer den karakteristiske bæreevnen fra qk = 2,5 kN/m² for et spenn på 7,2 m til qk = 8,0 kN/m² for et spenn på 3,6 m med en konstruksjonshøyde på 24 cm (20 cm bjelke + 4 cm overbetong). Det bærende bøyemomentet for en Teriva 4.0/1-bjelketype er MRd = 28,5 kNm, med en skjærkraft VRd = 31,2 kN, som med en bjelkeavstand på 60 cm gir en tverrsnittslastkapasitet på 1 meter takbredde MRd = 47,5 kNm/m.

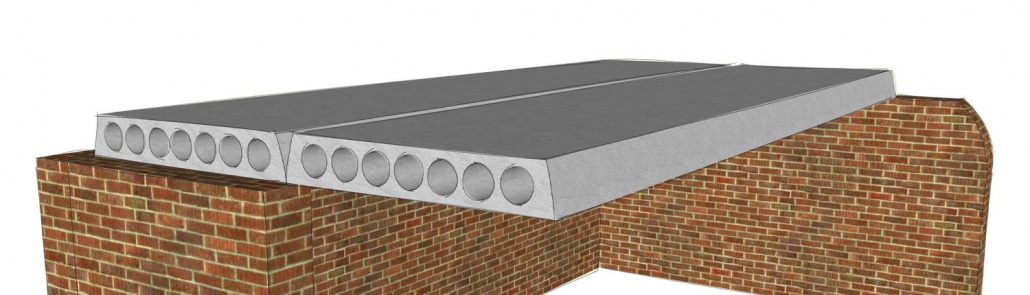

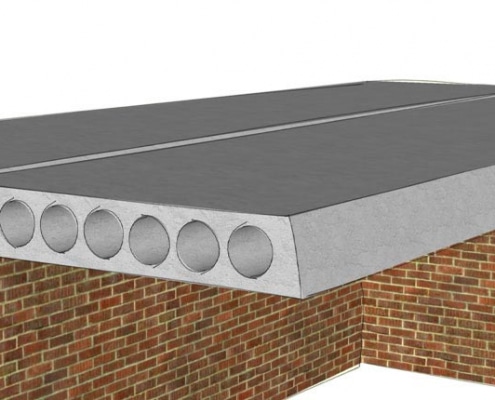

Hulldekkene har ulike parametere avhengig av høyde og grad av forspenning. PK24-platen (høyde 24 cm) med et spenn på 6,0 m har en påført last på qk = 7,5 kN/m² med en egenvekt på 3,2 kN/m². En forspenningskraft på 650 kN over en platebredde på 120 cm genererer en initial negativ nedbøyning (motsatt pil) på 15-20 mm, som kompenserer for nedbøyninger fra påførte laster. Elastisitetsmodulen til C45/55-betongen er Ecm = 36 GPa, noe som med et treghetsmoment på Ief = 28 500 cm⁴ gir en stivhet på EI = 102,6 MNm² per 120 cm bred plate.
Geometriske parametere og ytelsestoleranser
Dimensjonsnøyaktigheten til de prefabrikkerte gulvelementene er avgjørende for korrekt montering og funksjon av konstruksjonen. Dimensjonstoleransene i henhold til EN 13369 for lineære elementer er: lengde ±10 mm for L < 6 m og ±15 mm for L > 6 m, bredde og høyde ±5 mm, retthet 0,1 % av lengden maks. 20 mm. For overflateplater: lengde og bredde ±10 mm, tykkelse ±5 mm, overflateplanhet maks. 10 mm over en lengde på 3 m, vinkelretthet på sidene maks. 10 mm.
Minste støttelengder som er spesifisert i standarden, er 80 mm for bjelker på murverk, 100 mm for hulldekker på vegger, 120 mm for forspente elementer på stålbjelker. Monteringsavstanden mellom elementene bør være 10-20 mm for å kompensere for toleranser og termiske deformasjoner. Den maksimale forskyvningen av elementets akse i forhold til understøttelsens akse må ikke overstige 20 mm for å sikre korrekt lastoverføring.
Fysiske og kjemiske egenskaper og holdbarhet
Betong som brukes til produksjon av prefabrikkerte gulv må oppfylle holdbarhetskravene for den antatte eksponeringsklassen. Klasse XC1 for tørre innvendige gulv brukes som standard, og krever betong av minst C20/25, w/c ≤ 0,65, sementinnhold ≥ 260 kg/m³. For utvendige gulv (balkonger, terrasser) brukes klasse XC4/XF1 med betong C30/37, w/c ≤ 0,50, sement ≥ 300 kg/m³ og lufting 4-6 %.
Betongens vannabsorpsjon overstiger ikke 5 vektprosent, kloriddiffusjonskoeffisienten D = 8×10-¹² m²/s, karbonatiseringen skjer med en hastighet på 2-3 mm/√år. Frostbestandighet F150 garanterer 95 % styrkeopprettholdelse etter 150 fryse-tine-sykluser. Brannmotstanden til standardelementene er REI 60 for 25 mm lagdeling og REI 120 for 35 mm lagdeling, med mulighet for å oppnå REI 180 ved å øke lagdelingen til 45 mm eller bruke brannbeskyttelsespuss.
