Dane techniczne kręgów betonowych
| Parametr |
Wartość |
| Klasa betonu |
C35/45 (wytrzymałość na ściskanie min. 40 MPa) |
| Wodoszczelność |
W8 – W12 |
| Mrozoodporność |
F150 (150 cykli zamrażania/rozmrażania) |
| Nasiąkliwość |
≤ 5% |
| Zbrojenie |
Stal RB500W – siatki i spirale |
| Cement |
Siarczanoodporny HSR (odporność na agresję chemiczną) |
| Średnice |
DN800, DN1000, DN1200, DN1500, DN2000 |
| Wysokości kręgów |
250, 500, 1000 mm (niestandardowe na zamówienie) |
| Grubość ścianki |
100-150 mm (zależnie od średnicy) |
| System łączenia |
Uszczelka EPDM (typ U) lub pióro-wpust (typ P-W) |
| Szczelność połączeń |
do 0,5 bara |
| Obciążenie od ruchu kołowego |
do 40 t (z włazem D400) |
| Trwałość |
min. 100 lat |
Elementy systemu studzienek: dennice (z kinetą profilowaną lub płaskie), kręgi nadbudowy, zwężki redukcyjne, pierścienie odciążające i dystansowe (h=60-150 mm), płyty pokrywowe z otworem pod właz, włazy kanalizacyjne (klasy A15, B125, C250, D400). Stopnie złazowe żeliwne lub z tworzywa montowane fabrycznie co 25-30 cm wysokości.
Kręgi betonowe produkowane są zgodnie z normą PN-EN 1917 (studzienki włazowe i niewłazowe z betonu niezbrojonego, zbrojonego stalą i stalą zbrojeniową) oraz PN-EN 206 (beton – wymagania, właściwości, produkcja i zgodność). Elementy posiadają deklarację właściwości użytkowych i oznakowanie CE.

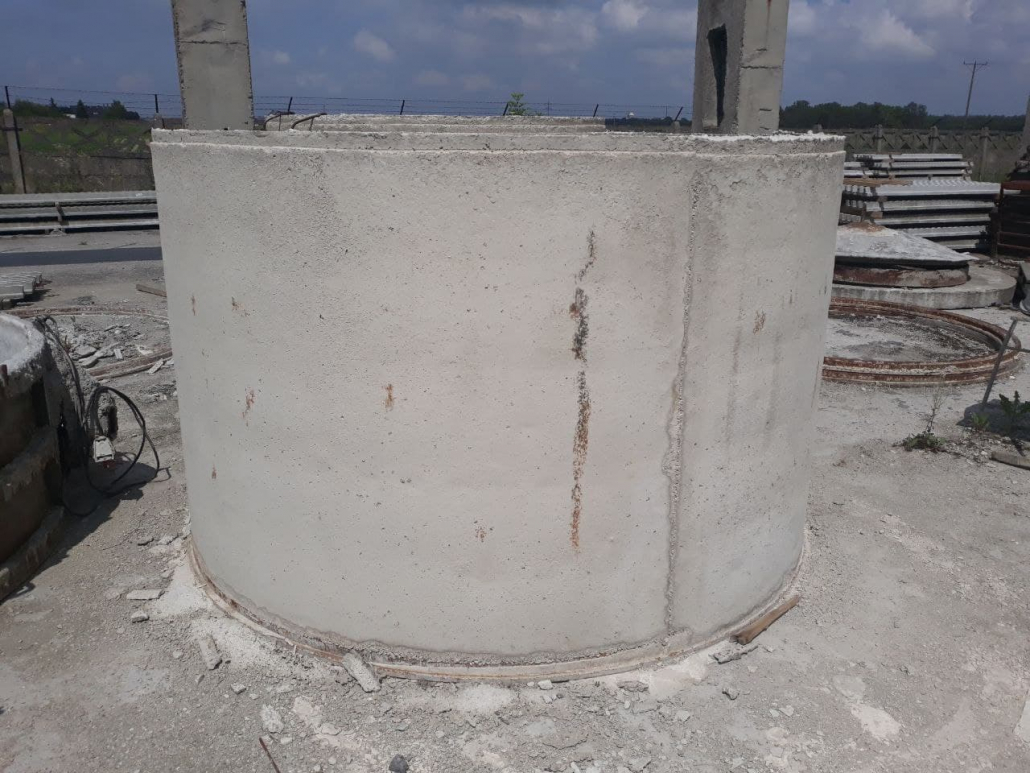

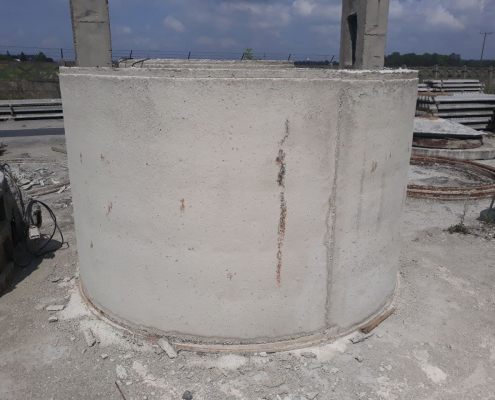

Parametry materiałowe betonu
Prefabrykowane kręgi betonowe wykonywane z betonu klasy minimum C35/45: wytrzymałość na ściskanie fck = 35 MPa, wytrzymałość na rozciąganie fctm = 3,2 MPa. Nasiąkliwość wagowa < 5%, wodoszczelność W8 dla elementów szczelnych. Mrozoodporność F150 (150 cykli), klasa ekspozycji XC4/XA2.
Krąg betonowy zbrojony dla średnic > 1200 mm: stal A-IIIN (B500B), zbrojenie obwodowe φ8-12 co 10-15 cm, zbrojenie pionowe φ8-10 co 20-25 cm. Otulina zbrojenia 25 mm od wewnątrz, 30 mm od zewnątrz. Ilość stali 60-80 kg/m³.

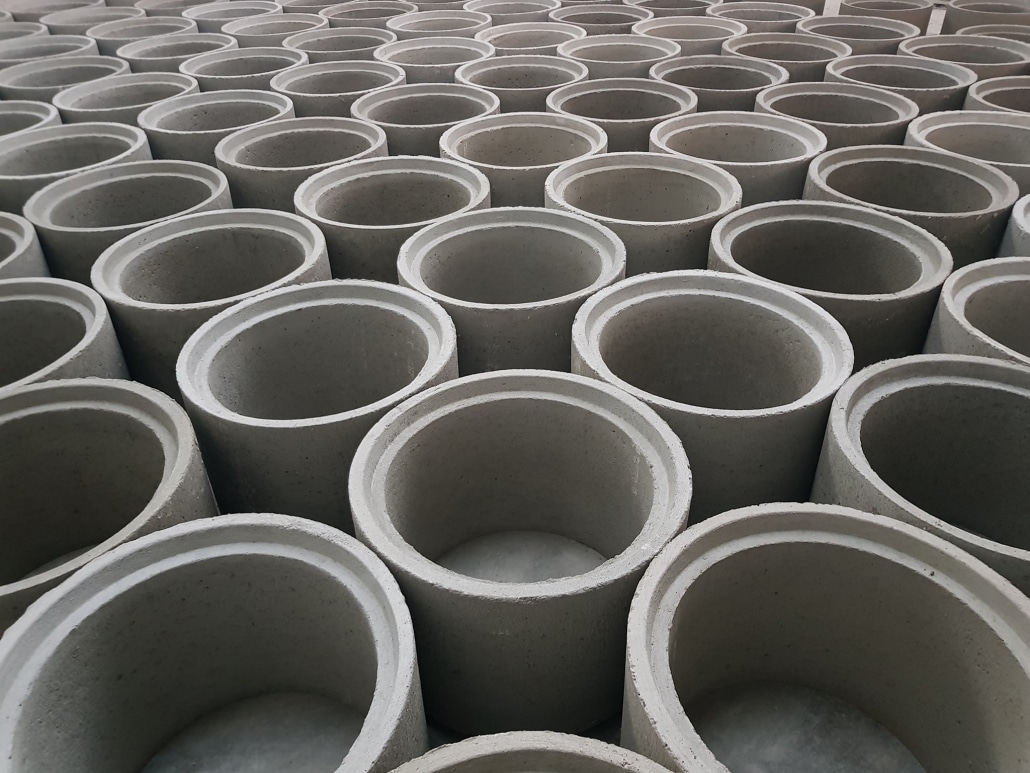

Wymiary standardowe kręgów
Typoszereg kręgów do studzienki:
– Fi 500 mm: grubość ścianki 50 mm, wysokości 250/500/1000 mm, masa 80-320 kg
– Fi 800 mm: grubość 70 mm, wysokości 250/500/750/1000 mm, masa 150-600 kg
– Fi 1000 mm: grubość 90 mm, wysokości 250/500/750/1000 mm, masa 250-1000 kg
– Fi 1200 mm: grubość 110 mm, wysokości 250/500/750/1000 mm, masa 400-1600 kg
– Fi 1500 mm: grubość 135 mm, wysokości 500/750/1000 mm, masa 1000-2000 kg
– Fi 2000 mm: grubość 175 mm, wysokości 500/750/1000 mm, masa 1800-3600 kg
Parametry wytrzymałościowe
Kręgi do studni – obciążenia charakterystyczne: klasa 1 (A15) – 15 kN/m², klasa 2 (B125) – 125 kN/m², klasa 3 (C250) – 250 kN/m², klasa 4 (D400) – 400 kN/m². Wytrzymałość na zgniatanie min. 40 kN/mb obwodu dla fi 1000 mm.
Parcie gruntu na kręgi betonowe do studni: maksymalna głębokość posadowienia 8 m dla kręgów niezbrojonych, 12 m dla zbrojonych. Współczynnik parcia spoczynkowego K₀ = 0,5. Dodatkowe obciążenie od wód gruntowych 10 kN/m³.
System połączeń
Uszczelki do kręgów betonowych cena obejmuje: gumowe profile wciskane IB/S zgodne z PN-EN 681-1, uszczelki samosmarujące dla rur fi > 1200 mm. Szczelność 0,5 bara ciśnienia wewnętrznego, 0,3 bara podciśnienia. Dopuszczalne przesunięcie osiowe ±10 mm.
Elementy denne i pokrywowe
Płyty denne dla kręgów betonowych fi 1000: grubość 150-200 mm, zbrojenie krzyżowe φ12 co 15 cm. Nośność 10-40 kN/m². Spadek dna 2% do kinety. Otwory na przyłącza wiercone lub formowane.
Pokrywy dla kręgów betonowych do szamba: płyty pełne lub z otworem fi 625 mm na właz. Grubość 120-180 mm według obciążenia. Zbrojenie φ10-12 co 10-15 cm. Klasy wytrzymałości A15-D400 według lokalizacji.
Kręgi specjalne
Perforowane kręgi betonowe 1m dla studni chłonnych: otwory fi 20-30 mm co 100 mm, powierzchnia perforacji 10-15%. Tylko w strefie poniżej zwierciadła wody. Wytrzymałość obniżona o 20% względem pełnych.
Redukcje kręgów betonowych do szamb: zwężki 1500/1000, 1200/1000, 1000/625 mm. Wysokość 600-1000 mm, kąt zwężenia 60°. Pierścienie dystansowe wysokości 60-150 mm dla regulacji wysokości.
Wyposażenie dodatkowe
Stopnie złazowe w kręgach betonowych wymiary > 1000 mm: żeliwne powlekane PE lub stal nierdzewna 304. Szerokość 300 mm, wystający 120 mm. Rozstaw pionowy 300 mm, wytrzymałość 3 kN. Montaż w otworach fi 30 mm.
Transport i składowanie
Transport kręgów betonowych: samochody HDS o udźwigu 8-25 ton. Chwytaki widłowe lub zawiesia 3-punktowe. Składowanie do 3 warstw dla fi < 1000 mm, pojedynczo dla większych. Podkłady drewniane między warstwami.
Tolerancje wymiarowe
Dokładność wykonania kręgu betonowego: średnica wewnętrzna ±10 mm, wysokość ±5 mm, grubość ścianki ±5 mm. Prostoliniowość tworzącej 10 mm/m. Płaskość powierzchni czołowych ±5 mm. Prostopadłość osi ±1%.
