Pustak stropowy Teriva wypełnia przestrzeń między belkami w stropie Teriva. Nie przenosi obciążeń konstrukcyjnych — formuje żebra, zamyka pola między belkami i tworzy równe podniebienie pod tynk. W ofercie mamy pustaki do stropu Teriva w odmianach betonowych (w tym żużlobetonowych) i keramzytowych, we wszystkich typach: 4,0/1, 4,0/2, 4,0/3, 6,0 i 8,0. Na 1 m² stropu potrzeba, zależnie od typu, 6,7–9,2 szt.
Wszystkie pustaki stropowe w systemie Teriva mają stałe wymiary zewnętrzne — różnią się materiałem, układem komór i masą. Oto cztery rzeczy, które warto wiedzieć przed zamówieniem.
Najczęściej dostarczaną odmianą są pustaki żużlobetonowe — z betonu na kruszywie żużlowym, czyli odmiana pustaka betonowego. Dostępne są także wersje z betonu zwykłego i betonu lekkiego. Niezależnie od materiału każdy pustak przenosi obciążenie statyczne co najmniej 2,0 kN, czyli wytrzymuje naciski występujące podczas układania zbrojenia i betonowania stropu.
Pustaki keramzytowe — dokładniej: keramzytobetonowe — powstają z betonu na lekkim kruszywie keramzytowym. Wymiary zewnętrzne mają identyczne z betonowymi, więc w stropie stosuje się je zamiennie. Lżejsze odmiany ważą ok. 10–14 kg. Występują w różnych układach komór, a wariant 12-komorowy wykonywany jest wyłącznie jako keramzytobetonowy.
Na budowach ten sam element bywa nazywany różnie: bloczki Teriva, bloczki stropowe, a regionalnie gary stropowe. Wszystkie te określenia oznaczają pustak stropowy Teriva — dalej na tej stronie używamy konsekwentnie nazwy „pustak". Jeśli szukasz „bloczków" albo „garów" na strop, tabela wymiarów i cennik poniżej dotyczą dokładnie tego elementu.

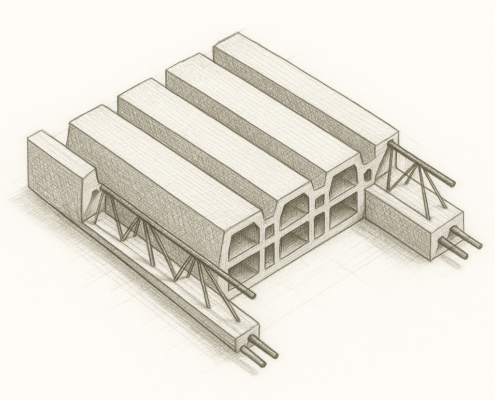

Pustak ma trapezowy korpus z wewnętrznymi komorami — najczęściej trzema w typoszeregu 4,0 i czterema w 6,0 i 8,0, choć zależnie od zakładu spotyka się układy od 2 do 12 komór. Wyprofilowane stopki opierają się na belkach stropowych, a korpus zamyka pole między nimi. Pustaki układa się rzędami, prostopadle do belek.
O popularności stropów belkowo-pustakowych decyduje prostota: lekkie elementy, ręczne układanie i powtarzalne wymiary. Oto, co zyskujesz, wybierając pustaki Teriva.
Pojedynczy pustak waży — zależnie od typu, zakładu i kruszywa — od ok. 10 do ok. 20 kg. Jeden pracownik przenosi i układa go bez żadnego sprzętu, dlatego wypełnianie stropu idzie szybko nawet przy małej ekipie.
Każdy pustak, niezależnie od materiału, przenosi obciążenie statyczne co najmniej 2,0 kN. To zapas wystarczający na naciski pojawiające się przy rozkładaniu zbrojenia i betonowaniu — pod warunkiem prowadzenia prac z pomostów, jak w sekcji o układaniu.
Wymiary zewnętrzne pustaków Teriva są niezmienne: 520 × 240 mm w typoszeregu 4,0 i 370 × 240 mm w stropach 6,0 i 8,0, przy wysokościach 210–300 mm. Dzięki temu pustaki tego samego typu z różnych dostaw pasują do siebie w jednym stropie.
Do samego układania pustaków nie potrzeba dźwigu ani żurawia — elementy wnosi się i rozkłada ręcznie z pomostów roboczych. To upraszcza organizację budowy i skraca czas pracy sprzętu do rozładunku palet.
Cena pustaków obejmuje dowóz na miejsce budowy na terenie całej Polski. Rozładunek organizujesz po swojej stronie, a termin dostawy potwierdzamy przy wycenie zapytania.
Nie wiesz, którego pustaka potrzebujesz?
Wystarczy typ stropu z projektu albo wysokość stropu i metraż — dobierzemy typ pustaka i policzymy liczbę sztuk.
wyślij zapytanie →Typ pustaka wynika wprost z typu stropu w projekcie, a ten — z przeznaczenia budynku i przewidzianych obciążeń. Tak wygląda podział w praktyce.
W budownictwie mieszkaniowym stosuje się stropy typoszeregu 4,0, czyli pustaki 4,0/1, 4,0/2 i 4,0/3 układane przy rozstawie belek 60 cm. To standard w domach jednorodzinnych — od parterówek po budynki z poddaszem użytkowym.
Tam, gdzie projekt przewiduje wyższe obciążenia użytkowe — szkoły, biura, obiekty usługowe — wchodzą stropy 6,0 i 8,0. Pracują w nich krótsze pustaki o długości 370 mm, układane przy gęstszym rozstawie belek: 45 cm.
Strop z pustaków powstaje w trzech ruchach: belki na podporach, pustaki między belkami, beton na wierzchu. Pustaki zostają w konstrukcji jako wypełnienie stropu gęstożebrowego — nadają mu formę i odciążają przekrój. W lżejszych rozwiązaniach tę samą funkcję pełnią panele Rectolight.
Budujesz dom z projektem stropu Teriva?
Wyślij nam rzut stropu z projektu — potwierdzimy typ pustaków i przygotujemy wycenę z transportem.
Wymiary zewnętrzne pustaków są stałe w całym systemie. Typy 4,0/1–4,0/3 różnią się wysokością, a pustaki 6,0 i 8,0 — krótszym korpusem. Poniżej wymiary i masy wszystkich typów oraz zasady doboru.
Pustak Teriva 4,0/1 ma wymiary 520 × 240 × 210 mm (długość × szerokość × wysokość) i masę do 16,5 kg. To najniższy i najczęściej stosowany pustak systemu; w starszych projektach i zestawieniach występuje pod dawnym oznaczeniem pustak Teriva I. Zużycie: 6,7 szt. na 1 m² stropu.
Pustak Teriva 4,0/2 ma wymiary 520 × 240 × 260 mm i masę do 18,6 kg. Od typu 4,0/1 różni się wyłącznie wysokością — 260 zamiast 210 mm; długość, szerokość i zużycie 6,7 szt./m² pozostają bez zmian.
Pustak Teriva 4,0/3 ma wymiary 520 × 240 × 300 mm i masę do 20,2 kg — to najwyższy pustak typoszeregu 4,0. Zużycie takie samo jak w niższych typach: 6,7 szt. na 1 m² stropu.
Pustaki 6,0 i 8,0 mają wymiary 370 × 240 × 300 mm i masę do 17,7 kg. Krótszy korpus wynika z gęstszego rozstawu belek (45 cm); ten sam pustak obsługuje oba typy stropu. W dawnym nazewnictwie odpowiadają im oznaczenia Teriva II (6,0) i Teriva III (8,0). Zużycie: 9,2 szt./m².
Podstawowe odmiany to pustaki żużlobetonowe i keramzytobetonowe; pojedyncze zakłady wykonują też wersje z betonu zwykłego i lekkiego. Masa konkretnego pustaka zależy od zakładu i kruszywa — dlatego w tabeli podajemy masy maksymalne typoszeregu, a lżejsze odmiany keramzytowe ważą ok. 10–14 kg. Układ komór bywa różny, od 2 do 12; wariant 12-komorowy wykonywany jest wyłącznie z keramzytobetonu. Pustaki dostarczamy na paletach — najczęściej 50–60 szt., zależnie od zakładu od 35 do 84 szt. na palecie.
Pustak deklowany to pustak z zamkniętym (zadeklowanym) czołem. Zamknięcia wymagają czoła przylegające do wieńców, podciągów i żeber — inaczej podczas betonowania mieszanka wlewałaby się do komór i niepotrzebnie dociążała strop. Deklowanie wykonuje się przed ułożeniem pustaka.
Wysokość pustaka — 210, 260 lub 300 mm — razem z warstwą nadbetonu składa się na wysokość konstrukcyjną stropu, dlatego typ pustaka musi odpowiadać typowi stropu z projektu. Na przykład strop Teriva 4,0/1 ma wysokość 24 cm. Do zamówienia pustaków wystarczy jednak sam typ stropu z projektu.
Masz projekt z typem stropu?
Wyślij rzut stropu albo podaj typ i metraż — policzymy liczbę pustaków i przygotujemy wycenę.
Prawidłowy montaż pustaków Teriva wymaga przestrzegania kolejności technologicznej oraz zasad bezpieczeństwa. Proces obejmuje montaż belek stropowych, układanie pustaków, zbrojenie uzupełniające oraz betonowanie. System zaprojektowany jest tak, aby umożliwić szybki montaż przy minimalnym deskowaniu.
Przed układaniem pustaków montowane są belki kratownicowe, które układa się na przeciwległych ścianach nośnych z oparciem co najmniej 80 mm. Rozstaw osiowy wynika z typu stropu: 60 cm w typoszeregu 4,0 i 45 cm w stropach 6,0 i 8,0 — ten sam wymiar wyznacza długość pustaka, który wejdzie między belki.
Podpory rozstawia się co najwyżej co 2,0 m: jedna przy rozpiętości do 4,0 m, dwie przy 4,0–6,0 m, trzy przy 6,0–8,0 m i cztery powyżej 8,0 m. Przy dłuższych belkach — od 6,4 m w stropie 4,0/1, od 7,2 m w 4,0/2 i 6,0, od 7,8 m w 4,0/3 — podpory ustawia się tak, aby uzyskać odwrotną strzałkę ugięcia 15 mm.
Pustaki układa się rzędami, prostopadle do belek, opierając je na stopkach i dosuwając szczelnie jeden do drugiego, bez zaprawy. Skrajne elementy docina się na wymiar piłą do betonu. Czoła pustaków przylegające do wieńców, żeber i podciągów trzeba zadeklować przed betonowaniem — inaczej mieszanka wypełni komory i niepotrzebnie dociąży strop. Po samych pustakach się nie chodzi: prace prowadzi się z pomostów.
Wieniec ma wysokość równą wysokości konstrukcyjnej stropu i szerokość co najmniej 100 mm; zbroi się go minimum trzema prętami ø10 (zalecane cztery) ze strzemionami ø4,5 co 250 mm, prowadząc górne pręty około 30 mm poniżej wierzchu stropu, żeby zostało miejsce na zbrojenie podporowe. Od zewnątrz wieniec zamykają
Beton musi mieć klasę nie niższą niż C20/25, przy uziarnieniu kruszywa do 10 mm. Przed układaniem mieszanki strop czyści się i polewa wodą. Betonuje się posuwając się prostopadle do belek, wypełniając najpierw wieńce i żebra, a potem płytę nad pustakami: 30 mm w stropie 4,0/1 i 40 mm w pozostałych typach. Mieszanki nie wolno gromadzić miejscowo; jeśli beton transportuje się taczkami, to o pojemności do 0,075 m³ i po sztywnych pomostach z desek grubości minimum 38 mm i szerokości od 200 mm, ułożonych prostopadle do belek. Podpory montażowe usuwa się w terminie wskazanym w projekcie.
