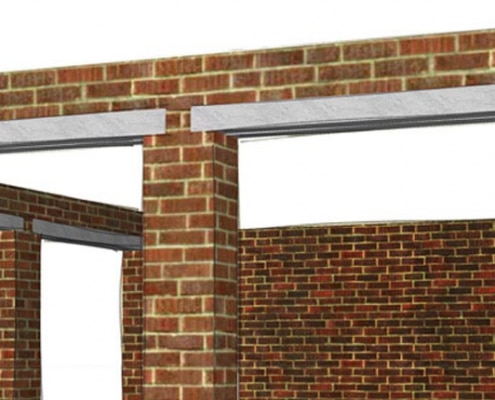

Nadproża strunobetonowe

Nadproża strunobetonowe to prefabrykowane belki sprężone wykonane z betonu wysokiej wytrzymałości ze strunami stalowymi o wstępnym naprężeniu, przeznaczone do przekrywania otworów okiennych i drzwiowych. Produkowane są z betonu klasy C40/50, w długościach od 90 do 600 cm, wysokości 7-20 cm, charakteryzując się 2-3 krotnie wyższą nośnością od zwykłych nadproży żelbetowych. Stosowane są w budownictwie mieszkaniowym i przemysłowym gdzie wymagana jest duża rozpiętość przy minimalnej wysokości konstrukcji.

Dla każdego projektu nadproża strunobetonowe cena kalkulowana jest indywidualnie, z uwzględnieniem długości, przekroju i wymaganej nośności elementów. Gwarantujemy konkurencyjne stawki przy zachowaniu najwyższej jakości prefabrykatów sprężonych. Zapraszamy po bezpłatną wycenę dostosowaną do Państwa inwestycji.

Zapytaj o cenę!

Opis Zalety Zastosowanie Dane Montaż Cena Galeria Realizacje FAQ

Nadproża strunobetonowe prefabrykowane – belki sprężone wysokiej nośności

Nadproża strunobetonowe stanowią zaawansowane technologicznie rozwiązanie konstrukcyjne wykorzystujące technologię sprężania betonu. Wytwarzane są z betonu wysokiej wytrzymałości C40/50 lub C50/60 ze strunami stalowymi naprężonymi siłą 150-200 kN. Technologia strunobetonu zapewnia wyjątkową nośność przy zachowaniu smukłego przekroju belki. Nadproże strunobetonowe charakteryzuje się minimalnym ugięciem nawet przy dużych rozpiętościach.

Proces produkcji nadproży strunobetonowych polega na wstępnym naprężeniu strun stalowych. Cięgna sprężające ze stali Y1860S7 o wytrzymałości 1860 MPa naciągane są przed betonowaniem. Po związaniu betonu następuje zwolnienie naprężenia, które przenoszone jest na beton. Następnie nadproża strunobetonowe zyskują wstępne ściskanie eliminujące zarysowania przy obciążeniu.

Konstrukcja nadproży strunobetonowych umożliwia przekrywanie dużych otworów. Standardowe długości od 90 do 360 cm pokrywają typowe potrzeby budownictwa. Dostępne również nadproża strunobetonowe do 600 cm dla hal przemysłowych. Dodatkowo nadproże strunobetonowe o wysokości zaledwie 7-12 cm nie zaburza modułu wysokości ściany.

Przekrój nadproży strunobetonowych optymalizowany jest pod kątem nośności. Typowe wymiary to 12×7 cm dla otworów do 180 cm i 12×12 cm dla większych rozpiętości. Ilość i rozmieszczenie strun sprężających dostosowane do obciążeń. Ponadto nadproża strunobetonowe mogą mieć przekrój teowy lub dwuteowy dla ekstremalnych obciążeń.

Parametry wytrzymałościowe nadproży strunobetonowych przewyższają tradycyjne rozwiązania. Nośność charakterystyczna sięga 100-200 kNm momentu zginającego. Ugięcia graniczne nie przekraczają L/500 pod obciążeniem całkowitym. Jednak nadproże strunobetonowe zachowuje sprężystość bez trwałych odkształceń.

Trwałość nadproży strunobetonowych gwarantowana jest przez szczelność betonu. Klasa ekspozycji XC4, XD1, XF1 zapewnia odporność na korozję. Otulina strun minimum 20 mm chroni przed karbonatyzacją. Przede wszystkim nadproża strunobetonowe nie wymagają konserwacji przez cały okres eksploatacji 100+ lat.

Kluczowe zalety nadproży strunobetonowych sprężonych

Nadproża strunobetonowe – ekstremalna nośność przy minimalnej wysokości

Nadproża strunobetonowe oferują 2-3 krotnie wyższą nośność od zwykłych nadproży żelbetowych tej samej wysokości. Technologia sprężania pozwala na redukcję wysokości belki do 7-12 cm zachowując pełną nośność. Smukły przekrój nie zaburza modułu wysokości ściany eliminując docinanie bloczków. Możliwość przekrycia otworów do 6 metrów belką wysokości zaledwie 20 cm. System idealny dla architektury z dużymi przeszkleniami.

Brak zarysowań i ugięć eksploatacyjnych

Wstępne sprężenie w nadprożach strunobetonowych eliminuje rozciąganie w dolnej strefie. Nadproże strunobetonowe pracuje jako element ściskany nawet pod pełnym obciążeniem. Brak zarysowań zwiększa trwałość i estetykę konstrukcji. Dodatkowo minimalne ugięcia L/500-L/800 zapobiegają pękaniu tynków. Stabilność geometryczna przez cały okres użytkowania budynku.

Natychmiastowy montaż bez podstemplowania

Nadproża strunobetonowe dzięki wysokiej nośności własnej nie wymagają podpór montażowych. Element przenosi obciążenie od świeżego muru natychmiast po osadzeniu. Eliminacja stempli przyspiesza murowanie o 2-3 dni na kondygnację. Następnie możliwość obciążania pełnym murem już pierwszego dnia. Oszczędność na szalunkach i podporach montażowych.

Nadproża strunobetonowe – uniwersalność zastosowań

Nadproże strunobetonowe stosowane w każdym systemie ściennym – ceramice, betonie komórkowym, silikatie. Kompatybilność z wszystkimi materiałami murowymi dzięki standardowym szerokościom. Nadproża strunobetonowe idealne dla ścian jednowarstwowych bez dodatkowego ocieplenia. Ponadto możliwość stosowania w ścianach nośnych i osłonowych. Jeden typ nadproża dla całego budynku.

Odporność ogniowa bez zabezpieczeń

Beton wysokiej wytrzymałości w nadprożach strunobetonowych zapewnia odporność REI 60-120. Gruba otulina strun chroni przed utratą nośności w wysokiej temperaturze. Nadproże strunobetonowe zachowuje integralność konstrukcyjną podczas pożaru. Jednak brak konieczności dodatkowych zabezpieczeń ogniochronnych. Spełnienie wymagań dla wszystkich typów budynków.

Precyzja wykonania fabrycznego

Nadproża strunobetonowe produkowane w kontrolowanych warunkach zapewniają tolerancje ±3 mm. Idealnie gładka powierzchnia eliminuje konieczność wyrównywania. Nadproże strunobetonowe ma stałe parametry na całej długości partii. Dodatkowo fabryczne oznakowanie górą/dołem eliminuje błędy montażowe. Jakość nieosiągalna przy nadprożach wylewanych na budowie.

Nadproża strunobetonowe – ekonomika długoterminowa

Nadproże strunobetonowe mimo wyższej ceny początkowej oferuje niższy koszt całkowity. Eliminacja podstemplowania i szalowania redukuje koszty robocizny o 50%. Nadproża strunobetonowe nie wymagają wzmocnień dla dużych rozpiętości. Następnie brak konieczności remontów i napraw przez 100+ lat. Inwestycja zwraca się przez trwałość i bezawaryjność.

Szybkość realizacji inwestycji

Stosowanie nadproży strunobetonowych przyspiesza budowę o 20-30% na etapie stanu surowego. Natychmiastowa dostępność elementów z magazynu eliminuje przestoje. Nadproże strunobetonowe montowane i obciążane tego samego dnia. Ponadto możliwość prowadzenia prac w każdych warunkach atmosferycznych. Kluczowy element dla dotrzymania harmonogramów.

nadproża strunobetonowe

Zastosowanie nadproży strunobetonowych w budownictwie

Nadproża strunobetonowe znajdują podstawowe zastosowanie w budownictwie mieszkaniowym wielorodzinnym. Wykorzystywane są do przekrywania dużych otworów balkonowych i tarasowych 240-360 cm. Nadproże strunobetonowe idealnie sprawdza się w parterach z witryami sklepowymi. Dodatkowo stosowane w garażach podziemnych nad bramami 300-500 cm. System dominuje w nowoczesnych apartamentowcach z dużymi przeszkleniami.

Budownictwo jednorodzinne coraz częściej wykorzystuje nadproża strunobetonowe dla architektury modernistycznej. Nadproże strunobetonowe umożliwia narożne przeszklenia bez słupów. Stosowane w salonach z oknami panoramicznymi 400-600 cm. Następnie wykorzystywane nad bramami garażowymi dwustanowiskowymi. Rozwiązanie dla domów energooszczędnych bez mostków termicznych.

Obiekty handlowe i usługowe masowo stosują nadproże strunobetonowe w witrynach. Sklepy wielkopowierzchniowe wykorzystują nadproża 400-600 cm nad wejściami. Nadproża strunobetonowe w galeriach handlowych tworzą otwarte przestrzenie. Ponadto stosowane w obiektach biurowych dla open space. Ekonomiczne rozwiązanie dla dużych otworów w ścianach osłonowych.

Hale przemysłowe wykorzystują nadproża strunobetonowe w ścianach zewnętrznych. Nadproże strunobetonowe nad bramami przemysłowymi 400-500 cm. Stosowane również nad oknami pasmowymi w halach produkcyjnych. Jednak odporność na drgania i obciążenia dynamiczne. System sprawdzony w obiektach z suwnicami.

Modernizacje budynków zabytkowych stosują nadproże strunobetonowe jako wzmocnienia. Nadproża strunobetonowe zastępują skorodowane belki stalowe w kamienicach. Smukły przekrój nie zmienia gabarytów otworów historycznych. Przede wszystkim możliwość wykonania na wymiar dla nietypowych rozpiętości. Dyskretne rozwiązanie zachowujące charakter zabytku.

Parametry techniczne nadproży strunobetonowych

Wymiary przekroju nadproży strunobetonowych:
– NS 70: wysokość 7 cm, szerokość 11,5 cm (do L=150 cm)
– NS 90: wysokość 9 cm, szerokość 11,5 cm (do L=210 cm)
– NS 120: wysokość 12 cm, szerokość 11,5 cm (do L=300 cm)
– NS 140: wysokość 14 cm, szerokość 11,5 cm (do L=360 cm)
– NS 175: wysokość 17,5 cm, szerokość 11,5 cm (do L=450 cm)
– NS 200: wysokość 20 cm, szerokość 11,5 cm (do L=600 cm)

Długości standardowe nadproża strunobetonowego:
– Seria krótka: 90, 120, 150, 180 cm
– Seria średnia: 210, 240, 270, 300 cm
– Seria długa: 330, 360, 390, 420 cm
– Seria specjalna: 450, 480, 510, 540, 570, 600 cm
– Tolerancja długości: ±10 mm
– Minimalne oparcie: 10-15 cm z każdej strony

Parametry betonu w nadprożach strunobetonowych:
– Klasa betonu: C40/50, C50/60
– Wytrzymałość na ściskanie: fck ≥ 40-50 MPa
– Wytrzymałość początkowa przy sprężaniu: 35 MPa
– Moduł sprężystości: Ecm = 35-37 GPa
– Nasiąkliwość: ≤ 4%
– Mrozoodporność: F150

Zbrojenie sprężające nadproży strunobetonowych:
– Stal sprężająca: Y1860S7 (7-drutowa lina)
– Średnica strun: 9,5 lub 12,5 mm
– Wytrzymałość charakterystyczna: fpk = 1860 MPa
– Siła sprężająca początkowa: 100-150 kN/strunę
– Ilość strun: 2-8 szt. w zależności od długości
– Otulina strun: minimum 20 mm

Nośności charakterystyczne nadproża strunobetonowego:
– NS 70/120: MRd = 8,5 kNm, VRd = 35 kN
– NS 90/180: MRd = 18,2 kNm, VRd = 52 kN
– NS 120/240: MRd = 38,5 kNm, VRd = 85 kN
– NS 140/300: MRd = 62,3 kNm, VRd = 115 kN
– NS 175/360: MRd = 95,8 kNm, VRd = 145 kN
– NS 200/450: MRd = 142,5 kNm, VRd = 185 kN

Montaż nadproży strunobetonowych – instrukcja wykonania

Przygotowanie oparcia dla nadproży strunobetonowych wymaga dokładnego wyrównania muru. Powierzchnia oparcia powinna być wypoziomowana z dokładnością ±3 mm. Minimalna długość oparcia wynosi 10 cm dla L≤180 cm i 15 cm dla większych. Następnie układana jest warstwa zaprawy cementowej M10 grubości 10-15 mm. Szerokość oparcia musi odpowiadać szerokości nadproża.

Transport i podnoszenie nadproża strunobetonowego wymaga zachowania ostrożności. Elementy do 180 cm mogą być przenoszone ręcznie przez 2 osoby. Nadproża strunobetonowe dłuższe wymagają użycia dźwigu lub wciągarki. Dodatkowo belki podnoszone są zawsze w pozycji docelowej – nie na kant. Chwytanie za specjalne uchwyty transportowe lub pętle montażowe.

Układanie nadproży strunobetonowych wykonywane na świeżej zaprawie cementowej. Nadproże strunobetonowe orientowane zgodnie z oznakowaniem „góra” – struny w dolnej części. Element dociskany do zaprawy przez lekkie kołysanie. Następnie poziom sprawdzany w kierunku podłużnym i poprzecznym. Korekty możliwe tylko przez podniesienie i ponowne ułożenie.

Szczególne zasady dla nadproża strunobetonowego o dużej rozpiętości. Belki powyżej 300 cm nie wymagają podstemplowania dzięki sprężeniu. Nadproże strunobetonowe może być natychmiast obciążane murem. Jednak przy rozpiętościach powyżej 450 cm zalecane tymczasowe podparcie. Podpory usuwane po 7 dniach od zamurowania.

Murowanie nad nadprożem strunobetonowym może rozpocząć się natychmiast. Pierwsza warstwa bloczków układana na zaprawie tradycyjnej lub kleju. Nadproża strunobetonowe przenoszą pełne obciążenie świeżego muru. Ponadto możliwość murowania pełnej wysokości kondygnacji jednego dnia. Brak ograniczeń wysokości dziennego murowania.

Wykończenie powierzchni nadproży strunobetonowych zależy od rodzaju ściany. W ścianach tynkowanych nadproże pokrywane siatką i klejem. Nadproża strunobetonowe mogą pozostać widoczne jako element architektoniczny. Przede wszystkim gładka powierzchnia betonu nie wymaga szpachlowania. Możliwość malowania bezpośrednio po zagruntowaniu.

Nadproża strunobetonowe cena – aktualny cennik 2024/2025

Nadproża strunobetonowe cena kształtuje się wyżej niż zwykłe nadproża żelbetowe ze względu na zaawansowaną technologię. Nadproża strunobetonowe cena uwzględnia koszt wysokowytrzymałego betonu i stali sprężającej. Nadproże strunobetonowe cena rośnie proporcjonalnie do długości i ilości strun. Nadproża strunobetonowe cena za sztukę jest wyższa o 40-60% od L19, ale daje 2-3x wyższą nośność. Dodatkowo nadproża strunobetonowe cena zawiera koszty specjalistycznej produkcji.

Nadproża strunobetonowe cena – kalkulacja według długości

Nadproże strunobetonowe cena dla długości 90-150 cm stanowi podstawę cenową. Nadproża strunobetonowe cena elementów 180-240 cm wyższa o 50-70% proporcjonalnie. Nadproża strunobetonowe cena dla rozpiętości 270-360 cm wzrasta o 100-120%. Nadproże strunobetonowe cena belek powyżej 400 cm kalkulowana indywidualnie. Następnie nadproża strunobetonowe cena uwzględnia transport specjalistyczny długich elementów.

Nadproża strunobetonowe cennik 2024 – aktualne stawki

Nadproże strunobetonowe cennik w 2024 roku odzwierciedla wzrost cen stali sprężającej. Nadproża strunobetonowe cena 2024 wzrosła o 6-8% względem końca 2023 roku. Nadproża strunobetonowe cena obowiązuje od stycznia 2024 dla wszystkich typów NS. Nadproże strunobetonowe cena podawana za sztukę konkretnej długości. Jednak nadproża strunobetonowe cena może zawierać rabaty przy zamówieniach powyżej 50 sztuk.

Wysokość przekroju – nadproża strunobetonowe cena wariantów

Nadproże strunobetonowe cena NS70 (7cm) najtańsza dla małych otworów. Nadproża strunobetonowe cena NS120 (12cm) standardowa, wyższa o 20-25%. Nadproża strunobetonowe cena NS175 dla dużych rozpiętości plus 40-50%. Nadproże strunobetonowe cena NS200 najwyższa, ale umożliwia 6m rozpiętości. Ponadto nadproża strunobetonowe cena każdej wysokości optymalna dla danego zakresu.

Transport i dostawa – nadproża strunobetonowe cena logistyki

Nadproże strunobetonowe cena transportu zależy od długości i ilości. Nadproża strunobetonowe cena dostawy do 240 cm standardowym transportem 150-200 zł/paletę. Nadproża strunobetonowe cena elementów 300-450 cm wymaga naczepy – 300-400 zł. Nadproże strunobetonowe cena może zawierać darmowy transport przy zamówieniu za 10000 zł. Dodatkowo nadproża strunobetonowe cena franco budowa dla dużych kontraktów.

Nadproża strunobetonowe cena 2025 – prognoza

Nadproże strunobetonowe cena w 2025 roku prognozowana ze wzrostem 4-6% rok do roku. Nadproża strunobetonowe cennik 2025 będzie zależał od cen stali wysokowęglowej. Nadproża strunobetonowe cena może być stabilizowana przez automatyzację produkcji. Nadproże strunobetonowe cena w 2025 pozostanie wyższa od zwykłych nadproży. Przede wszystkim nadproża strunobetonowe cena uzasadniona parametrami technicznymi.

Porównanie ekonomiczne – nadproża strunobetonowe cena vs alternatywy

Nadproża strunobetonowe cena wyższa o 40-60% od zwykłych L19 tej samej długości. Nadproże strunobetonowe cena konkuruje z belkami stalowymi przy lepszej ognioodporności. Nadproża strunobetonowe cena niższa od belek zespolonych stalowo-betonowych. Nadproże strunobetonowe cena całkowita z montażem niższa o 30% dzięki braku podpór. Jednak nadproża strunobetonowe cena zwraca się przez eliminację wzmocnień.

Nadproża strunobetonowe cena finalna kalkulowana według projektu konstrukcyjnego. Nadproże strunobetonowe cena obejmuje dobór typu i długości według obciążeń. Nadproża strunobetonowe cena zawiera tablice nośności i instrukcje montażu. Nadproże strunobetonowe cena gwarantuje optymalne rozwiązanie konstrukcyjne. Ostatecznie nadproża strunobetonowe cena to inwestycja w nośność i trwałość konstrukcji.

Oznaczenie nadproża	Wysokość nadproża [mm]	Szerokość nadproża [mm]	Długość nadproża [mm]	Cena brutto/szt
nadproża SBN 72/120/1200 nadproża SBN 72/120/1500 nadproża SBN 72/120/1800	72	120	1200 1500 1800	36,95 zł 46,17 zł 55,89 zł
nadproże SBN 100/120/1200 nadproże SBN 100/120/1500 nadproże SBN 100/120/1800 nadproże SBN 100/120/2100 nadproże SBN 100/120/2400	100	120	1200 1500 1800 2100 2400	39,18 zł 49,73 zł 63,84 zł 70,81 zł 80,60 zł
nadproże SBN 120/120/2700 nadproże SBN 120/120/3000 nadproże SBN 120/120/3300 nadproże SBN 120/120/3600 nadproże SBN 120/120/3900 nadproże SBN 120/120/4200	120	120	2700 3000 3300 3600 3900 4200	98,02 zł 128,79 zł 141,76 zł 160,38 zł 186,31 zł 204,94 zł
nadproże SBN 72/180/1200 nadproże SBN 72/180/1500 nadproże SBN 72/180/1800 nadproże SBN 72/180/2100 nadproże SBN 72/180/2400 nadproże SBN 72/180/2700 nadproże SBN 72/180/3000 nadproże SBN 72/180/3300	72	180	1200 1500 1800 2100 2400 2700 3000 3300	50,54 zł 64,16 zł 81,65 zł 91,38 zł 104,01 zł 117,61 zł 154,50 zł 170,11 zł

Najczęściej zadawane pytania odnośnie nadproży strunobetonowych – FAQ

Co to jest nadproże strunobetonowe?

Nadproża strunobetonowe to prefabrykowane elementy konstrukcyjne stosowane do przekrywania otworów okiennych i drzwiowych w ścianach. Wykonane są z wysokiej klasy betonu zbrojonego stalowymi strunami, co zapewnia im dużą wytrzymałość i nośność. Ich główną zaletą jest szybki i łatwy montaż, który znacząco przyspiesza proces budowy.

Jakie są wymiary nadproży strunobetonowych?

Rozpiętości od 1.2 do 4.2 m

Jakie jest zastosowanie nadproży strunobetonowych?

Zamykanie otworów okiennych i drzwiowych szczególnie w budynkach publicznych

Jakie są właściwości nadproży strunobetonowych?

Większa nośność niż nadproże L19, odwrotna strzałka ugięcia, chropowata powierzchnia górna, brak potrzeby dozbrajania
