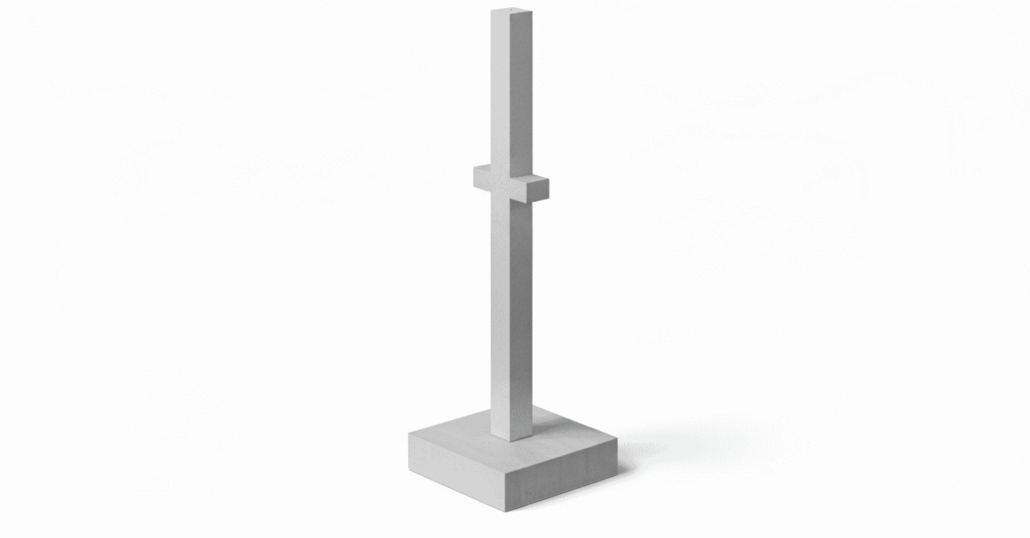

Parametry techniczne stoposłupów prefabrykowanych
Stoposłupy prefabrykowane produkowane są z betonu żelbetowego klasy minimum C30/37 o wytrzymałości charakterystycznej fck = 30 MPa. W elementach o dużych obciążeniach stosowany jest beton C35/45 lub C40/50. Gęstość betonu 2400 kg/m³. Moduł sprężystości Ecm = 33 GPa.
Wymiary standardowych stoposłupy: przekrój słupa 40×40, 50×50, 60×60, 80×80 cm. Wysokość nad terenem H = 3-12 m. Wymiary stopy fundamentowej 150×150 do 300×300 cm. Głębokość posadowienia D = 1,2-2,0 m poniżej poziomu terenu.
Zbrojenie konstrukcyjne
Zbrojenie stoposłup wykonane ze stali A-IIIN (B500SP) o granicy plastyczności fyk = 500 MPa. Zbrojenie główne słupa: 8-16ø20-25 mm. Strzemiona ø8-10 mm co 15-20 cm, zagęszczone w strefach przypodporowych do 10 cm.
Zbrojenie stopy w stoposłupy prefabrykowane: siatka dolna i górna z prętów ø12-16 mm co 15 cm. Pręty kotwiące słup w stopie lbd = 40ø. Otulina betonowa: słup 35 mm, stopa 50 mm od spodu.
Parametry wytrzymałościowe
Nośność stoposłupy na ściskanie: NRd = 2000-8000 kN w zależności od przekroju. Nośność na zginanie: MRd = 150-800 kNm. Siła poprzeczna: VRd = 200-600 kN. Maksymalne obciążenie poziome: HRd = 50-150 kN.
Nośność stopy fundamentowej stoposłup: dopuszczalny nacisk na grunt qf = 150-300 kPa. Moment wywracający: Mr = 200-1500 kNm. Współczynnik stateczności na wywrócenie: γ ≥ 1,5. Współczynnik stateczności na przesunięcie: γ ≥ 1,3.
Parametry geometryczne dla typowych wysokości
Dane dla stoposłupy prefabrykowane wysokości 6 m: słup 40×40 cm, stopa 180×180×120 cm, masa 8,5 t. Wysokość 8 m: słup 50×50 cm, stopa 220×220×150 cm, masa 13 t. Wysokość 10 m: słup 60×60 cm, stopa 260×260×180 cm, masa 19 t.
Tolerancje wykonawcze stoposłupy: wymiary przekroju ±5 mm, długość ±20 mm, prostoliniowość L/1000, max 20 mm. Położenie otworów i zakotwień ±10 mm. Odchylenie od pionu po montażu H/500, max 30 mm.
Parametry materiałowe betonu
Beton w stoposłup charakteryzuje się nasiąkliwością <5%. Mrozoodporność F150 dla elementów zewnętrznych. Wodoszczelność W8 przy ciśnieniu 0,8 MPa. Odporność na ścieranie <3 cm³/50 cm².
Klasy ekspozycji stoposłupy prefabrykowane: XC4 (karbonatyzacja), XF4 (zamrażanie/rozmrażanie z solami), XA2 (agresja chemiczna). Współczynnik pełzania φ(∞,t0) = 2,0. Skurcz końcowy εcs = 0,30‰.
Wyposażenie dodatkowe
Kotwy i łączniki w stoposłupy: śruby fundamentowe M24-M36 klasy 8.8. Płytki kotwiące 300×300×20 mm. Tuleje na przepusty instalacyjne ø50-150 mm. Uchwyty transportowe – pętle stalowe ø32 mm.
Zabezpieczenia w stoposłup: powłoka hydrofobowa na powierzchniach zewnętrznych. Elastomerowe przekładki pod belki 200×200×20 mm. System odwodnienia stopy – drenaż ø100 mm. Instalacja odgromowa – pręt ø10 mm w osi słupa.
