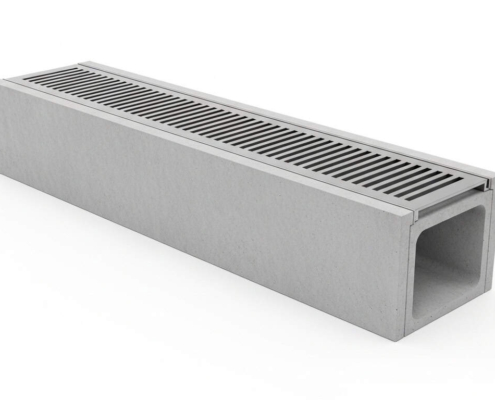

Parametry techniczne odwodnienia liniowego
Odwodnienie liniowe produkowane jest zgodnie z normą PN-EN 1433:2008 dotyczącą kanałów odwadniających do zastosowań w ruchu kołowym i pieszym. Materiał konstrukcyjny to beton klasy minimum C35/45 o wytrzymałości na ściskanie 35 MPa lub polimerbeton o wytrzymałości 90 MPa. Zbrojenie rozproszone włóknami stalowymi 30 kg/m³ lub makrowłóknami polimerowymi 5 kg/m³.
Wymiary standardowych elementów odwodnienia liniowe obejmują szeroki zakres typów. Szerokości nominalne kanałów: DN100, DN150, DN200, DN250, DN300, DN400, DN500. Wysokości konstrukcyjne od 60 do 650 mm dostosowane do głębokości odprowadzenia. Długość modułowa elementów 1000 mm, dostępne również półelementy 500 mm. Grubość ścianek minimum 30 mm dla DN100, do 60 mm dla DN500.
Parametry hydrauliczne korytko odwadniające określone według normy EN 1433. Przepustowość przy wypełnieniu 70% i spadku 1%: DN100 – 11 l/s, DN150 – 28 l/s, DN200 – 53 l/s, DN300 – 134 l/s. Chropowatość Manning’a n=0,012 dla betonu gładkiego. Minimalny spadek dla samooczyszczania 0,5%. Prędkość przepływu 0,6-3,0 m/s.
Klasy obciążenia korytka odwadniające betonowe zgodne z EN 1433. A15 – 15 kN (ruch pieszy), B125 – 125 kN (parkingi osobowe), C250 – 250 kN (krawężniki, pobocza), D400 – 400 kN (jezdnie, parkingi), E600 – 600 kN (powierzchnie przemysłowe), F900 – 900 kN (lotniska). Test obciążenia prowadzony siłą skupioną na powierzchni 200×200 mm.
Właściwości materiałowe odwodnienie liniowe betonowe zapewniają trwałość eksploatacyjną. Nasiąkliwość betonu < 4%, polimerbetonu < 0,3%. Mrozoodporność F200 według PN-88/B-06250. Odporność na ścieranie < 20 mm według Böhme. Odporność chemiczna na sole odladzające, oleje mineralne, pH 5,5-10. Współczynnik rozszerzalności termicznej 10×10⁻⁶ K⁻¹.
Kratki i pokrywy systemu odwodnienia liniowe wykonane z różnych materiałów. Żeliwo szare EN-GJL-250 lub sferoidalne EN-GJS-500. Stal ocynkowana S235JR lub nierdzewna 1.4301. Tworzywa: PA-GF, PP, PE-HD. Powierzchnia wlotowa minimum 30% dla klas A15-C250, 20% dla D400-F900. Zabezpieczenie antykorozyjne: cynkowanie ogniowe 70 μm, lakierowanie proszkowe, pasywacja.
