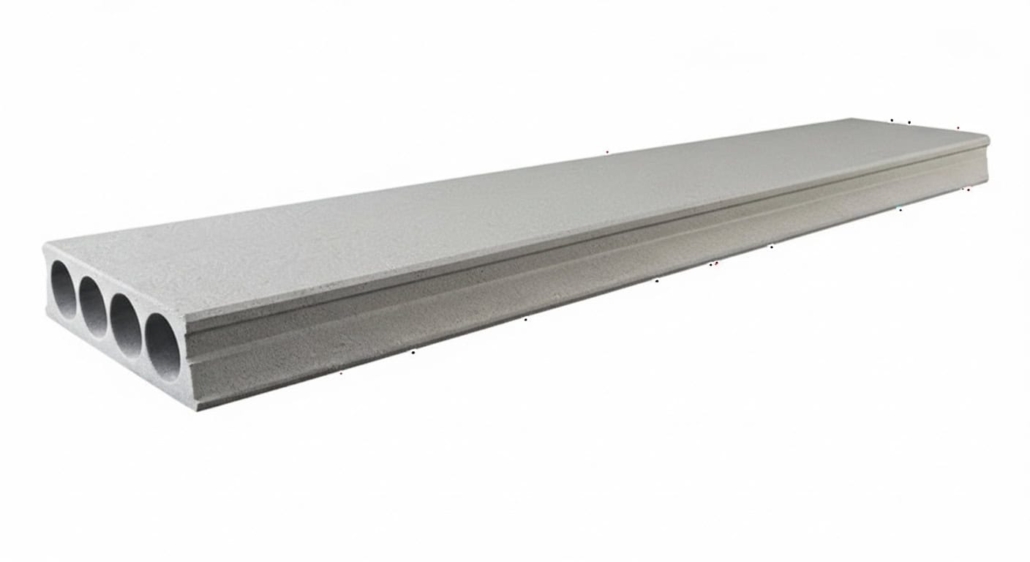

Parametry techniczne stropu sprężonego
Strop sprężony produkowany jest zgodnie z normami PN-EN 13369 dla prefabrykowanych wyrobów z betonu oraz PN-EN 1992-1-1 (Eurokod 2) dla konstrukcji sprężonych. Podstawowym materiałem konstrukcyjnym jest beton klasy minimum C50/60 o wytrzymałości charakterystycznej fck = 50 MPa. Dla konstrukcji specjalnych stosowany jest beton C60/75 lub C70/85.
Zbrojenie sprężające
Stal sprężająca w stropach sprężonych: druty gładkie Y1770 φ5-7 mm, sploty 7-drutowe Y1860S7 φ9,3-15,7 mm, liny Y1770S7 15,2-15,7 mm. Wytrzymałość charakterystyczna fpk = 1860 MPa, granica plastyczności fp0,1k = 1640 MPa. Siła sprężająca początkowa P0 = 0,70-0,75 fpk. Straty sprężenia: doraźne 5-10%, reologiczne 15-20%, całkowite 20-25%.
Parametry geometryczne
Grubości stropów sprężonych kanałowych: płyty pełne 12-30 cm, płyty kanałowe 15-50 cm, płyty gęstożebrowe 20-60 cm. Szerokości modułowe: 60, 90, 120, 150, 240 cm. Rozpiętości: 6-25 m dla prefabrykatów, 10-40 m dla konstrukcji monolitycznych. Smukłość konstrukcji L/h = 25-45 dla płyt, 15-25 dla belek.
Nośność i odkształcenia
Nośność charakterystyczna stropu gęstożebrowego sprężonego na obciążenie użytkowe: 2,0-30,0 kN/m². Moment zginający MRd = 200-5000 kNm/m szerokości. Siła poprzeczna VRd = 150-800 kN/m z uwzględnieniem wpływu sprężenia. Ugięcie graniczne: L/300 całkowite, L/400 długotrwałe, L/500 dla wymagających zastosowań.
Parametry sprężenia
Naprężenia w betonie płyt sprężonych stropowych od sprężenia: ściskanie σc ≤ 0,45 fck po stratach. Naprężenia rozciągające σct ≤ 0 dla pełnego sprężenia, σct ≤ fctm dla sprężenia ograniczonego. Mimośród cięgien e = 0,3-0,45 h. Współczynnik wykorzystania sprężenia η = 0,75-0,85.
Odporność ogniowa
Klasa odporności ogniowej stropów sprężonych: REI 60 dla otuliny a = 25 mm, REI 90 dla a = 35 mm, REI 120 dla a = 45 mm, REI 180 dla a = 60 mm, REI 240 dla konstrukcji specjalnych z osłonami. Krytyczna temperatura stali sprężającej Tcr = 400°C. Stosowanie betonu żaroodpornego dla REI > 180.
Certyfikaty i kontrola jakości
Wszystkie stropy sprężone posiadają oznakowanie CE zgodnie z PN-EN 13369. Aprobata techniczna ITB AT-15-9xxx/20xx dla systemów sprężania. Zakładowa kontrola produkcji FPC poziom 2+. Protokoły naciągu z automatyczną rejestracją siły i wydłużenia ±2%. Badania betonu co 100 m³: fc, fct, Ecm. Gwarancja: 50 lat na konstrukcję, 100 lat na trwałość materiału.
